在高速數字系統與精密電子設備設計中，電源完整性（Power Integrity, PI）直接關系到系統的穩定性與可靠性。羅德與施瓦茨（R&S）示波器憑借其高帶寬、低噪聲前端和高采樣率等優勢，成為電源完整性測試的利器。結合其高性能硬件與智能分析功能，以下是使用R&S示波器解決PI問題的5個高級技巧。

一、精準測量電源紋波，優化探頭與接地方式

電源紋波是PI評估的核心參數。使用R&S示波器測量時，應選用低噪聲、高阻抗探頭（如R&S?RT-ZPR20電源軌探頭），并采用最短接地路徑，減少地環路引入的電磁干擾。設置為AC耦合模式，可有效濾除直流分量，突出交流紋波成分。結合示波器的高垂直分辨率（如12bit），可精準捕捉微伏級紋波，提升測量靈敏度。

二、利用頻譜分析定位噪聲源

R&S示波器內置強大的FFT頻譜分析功能，可將時域紋波轉換為頻域信息。通過觀察頻譜圖中的峰值頻率，工程師可快速識別紋波來源——如開關電源的基頻及其諧波、寄生振蕩或外部干擾。結合標記功能定位主干擾頻率，進而優化濾波電路或調整電源拓撲結構，從根源上抑制噪聲。

三、進行負載瞬態響應測試

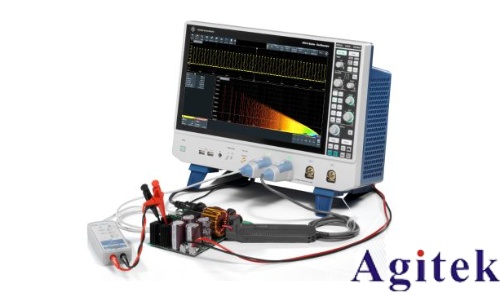

電源在動態負載下的穩定性至關重要。通過連接電子負載并設置階躍變化，使用R&S RTE1104等高性能示波器捕獲電源軌電壓波動。觀察瞬態過程中的過沖、下沖及恢復時間，評估PDN（電源分配網絡）的響應能力。高波形捕獲率確保不遺漏偶發性異常，提升測試可靠性。

四、結合矢量網絡分析儀測量PDN阻抗

電源完整性不僅關乎電壓波動，更與PDN阻抗特性密切相關。使用R&S?ZNL矢量網絡分析儀，可對PDN進行雙端口S參數測量，獲取其寬頻帶內的阻抗曲線。確保在關鍵頻率范圍內阻抗低于目標阻抗，避免高頻噪聲耦合，從而提升系統抗干擾能力。

五、善用觸發與數學運算，提取微弱異常信號

在復雜電源信號中，微小的毛刺或周期性擾動往往預示潛在風險。利用R&S示波器的邊沿觸發、脈寬觸發或模板觸發功能，可穩定捕獲特定事件。結合低通濾波或差分運算，可去除主信號成分，突出異常噪聲，便于深入分析。

綜上所述，借助羅德與施瓦茨示波器的高精度測量、頻域分析與智能觸發功能，工程師可全面洞察電源系統行為，從紋波控制到阻抗優化，實現真正意義上的電源完整性保障，為高性能電子系統保駕護航。
