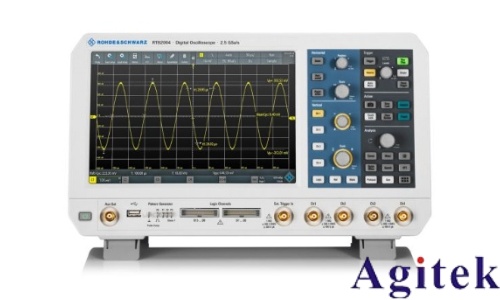

在汽車電子系統研發與質量驗證中，應力測試是評估電子組件在極端工況下穩定性和可靠性的關鍵環節。利用羅德與施瓦茨示波器高精度、高帶寬與多功能分析能力，可系統化執行應力測試，全面捕捉組件在電壓波動、溫度變化和電磁干擾等應力條件下的動態響應。以下是標準操作流程：

一、測試準備與連接設置

首先，明確被測組件（如ECU、傳感器或電源模塊）的電氣參數與測試標準（如ISO 7637或AEC-Q100）。將探頭設置為10X衰減模式，連接至組件關鍵信號節點（如電源線、通信總線），并確保接地良好。使用示波器自帶的1kHz方波信號進行探頭校準，調整補償電容，確保波形無失真，保障測量精度。

二、觸發與參數配置

設置觸發模式為“邊沿觸發”，選擇信號通道為觸發源，調節觸發電平至信號幅值中點，確保在電壓瞬變（如冷啟動、負載突降）時能穩定捕獲波形。根據應力測試類型，調整時基與垂直刻度，使瞬態事件完整顯示。例如，在測試電源瞬態響應時，設置水平刻度為毫秒級，垂直刻度匹配預期電壓波動范圍。

三、施加應力并采集數據

通過外部電源或干擾發生器對組件施加規定應力，如電壓驟升至16V持續100ms，或注入脈沖群干擾。示波器設置為“單次觸發”模式，捕獲整個事件過程。利用高采樣率與大存儲深度，確保細節不丟失。同時，啟用多通道同步采集，監控電源、地線與信號線的耦合效應。

四、高級分析與性能評估

測試后，使用示波器的FFT功能進行頻譜分析，識別噪聲源與諧振頻率。通過“抖動分析”與“眼圖”功能評估通信信號完整性。若組件輸出時鐘信號，可啟用相位噪聲測量，判斷其在溫度循環下的穩定性。結合數學運算功能，對差分信號做減法處理，提取真實差模響應。

五、數據導出與報告生成

將關鍵波形以CSV格式導出，供MATLAB或Python進行統計分析；同時保存圖片用于測試報告。通過USB或網絡傳輸至PC，標注測試條件、時間戳與結果判定。若發現異常（如過沖超限、信號中斷），需重復測試并排查設計缺陷。

六、注意事項

測試全程需監控環境溫濕度，避免外部干擾。必要時開啟示波器20MHz帶寬限制以濾除高頻噪聲。定期校準探頭與儀器，確保數據可追溯。

綜上，借助羅德與施瓦茨示波器的精準測量與豐富功能，汽車電子組件應力測試可實現高效、可重復、數據驅動的驗證流程，為產品可靠性提供堅實保障。
