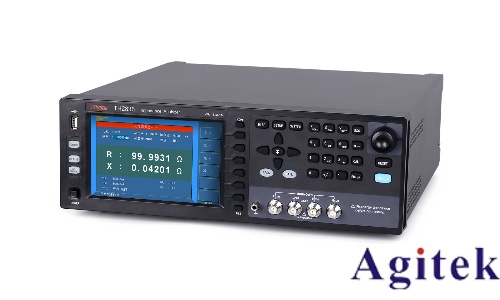

LCR測試儀是一種廣泛應用于電子元器件檢測的高精度儀器，能夠準確測量電感（L）、電容（C）和電阻（R）等參數。在實際應用中，測量電感是其核心功能之一，尤其在電源設計、濾波電路和射頻工程中具有重要意義。

一、測量原理

LCR測試儀通過向被測電感施加一個已知頻率和幅度的交流電壓信號，測量流經電感的電流及其與電壓之間的相位差。基于交流阻抗理論，結合測試頻率，儀器可計算出電感值。同時，還能獲得品質因數（Q值）、等效串聯電阻（ESR）等關鍵參數，全面評估電感性能。

二、測量步驟

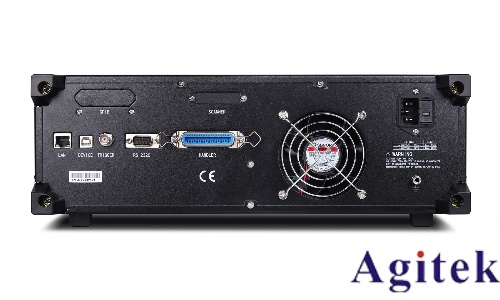

準備工作：確保LCR測試儀接地良好并預熱。將待測電感從電路中斷開，使用四線開爾文夾具連接，以減少引線電阻影響。

參數設置：

頻率設置：根據電感類型選擇合適頻率。大電感（≥100μH）宜用低頻（如100kHz），小電感（≤1μH）則需高頻（數百kHz至數MHz）測量。

測試電平：一般選擇0.1V～1V，高頻應用宜用較低電壓以避免非線性效應。

測量模式：對于100mH以上電感，推薦使用并聯等效（Lp）；以下則用串聯等效（Ls）。

校準：執行開路和短路校準，消除系統誤差，確保測量準確性。

開始測量：啟動測試，儀器自動顯示電感值、Q值、ESR等參數。

結果處理：記錄數據，可進行多次測量取平均值，提高可靠性。

三、高級技巧與注意事項

等效模型選擇：使用L-Rd模式可同時獲取交流電感與直流電阻（DCR），通過DCR判斷線圈是否老化或損壞。

溫度補償：對溫度敏感電感，應進行溫度補償。

避免干擾：測試時遠離強電磁場，防止振動影響接觸穩定性。

寄生參數影響：高頻測量中，引線電感和分布電容會引入誤差。如實驗所示，引線間距增大可使測得電感值顯著上升，因此應盡量縮短引線。

設備維護：定期校準儀器，保持測試夾具清潔。

四、應用場景

LCR測試儀廣泛用于電感生產質檢、電路維修及研發設計。通過測量電感參數，可判斷元件是否符合規格，避免因參數偏差導致電路失效。

總之，掌握LCR測試儀測電感的方法，不僅需要規范操作，還需理解其物理本質與影響因素。合理設置參數、重視校準與環境控制，方能獲得精準可靠的測量結果，為電子系統穩定運行提供保障。
