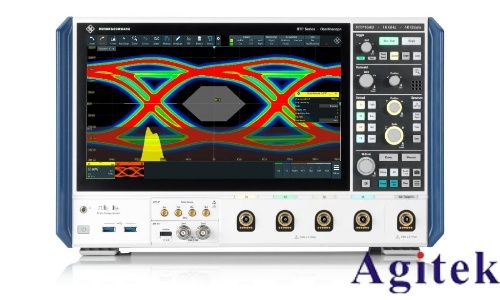

羅德與施瓦茨RTP044B示波器是一款高性能、高精度的測試儀器，廣泛應用于電子研發、生產測試與故障診斷等領域。其具備4通道輸入、高帶寬與深存儲特性，結合智能操作界面，能夠實現對復雜信號的精準測量與分析。為幫助用戶高效使用該設備，本文整理其核心使用方法與操作指南。

一、測量前的準備工作

使用RTP044B前，需完成基礎連接與設置。首先，選擇合適的探頭并連接至示波器通道，注意探頭衰減比（如1X或10X）的設置應與示波器通道設置一致，避免測量誤差。首次使用或更換探頭時，必須進行探頭校準：將探頭連接至示波器前面板的校準信號輸出端（通常為1kHz方波），觀察屏幕波形。若波形出現圓角或過沖，需調節探頭補償旋鈕，直至方波邊沿平直無失真。RTP044B支持智能校準系統，可一鍵完成補償，大幅提升效率。

二、關鍵操作步驟

1. 信號連接與參數設置

將校準后的探頭接入待測電路，確保連接穩固。通過旋轉垂直（伏/格）旋鈕設置合適的電壓刻度，使波形占據屏幕2/3高度，以提升測量精度。調節水平（秒/格）旋鈕，設置時間基準，確保至少顯示1-2個完整信號周期。推薦使用DC耦合以觀察信號全貌，若僅需分析交流成分，可切換至AC耦合。

2. 觸發設置，穩定波形

觸發是穩定顯示波形的關鍵。新手建議選擇“邊沿觸發”模式，設置觸發源為對應通道（如CH1），并調節觸發電平至信號幅值中點位置。選擇上升沿或下降沿根據測量需求切換，例如上升沿用于檢測信號啟動，下降沿用于觀察關斷瞬態。若波形仍不穩定，可嘗試脈沖觸發或啟用觸發延遲功能，捕獲特定事件前后的波形細節。

3. 波形觀察與測量

啟動測量后，觀察波形是否清晰完整。使用“自動測量”功能（Measure鍵），可一鍵讀取頻率、周期、峰峰值、均值、有效值等參數。對于電流測量，需配合電流探頭將電流信號轉換為電壓信號，再接入示波器，通過設置垂直靈敏度與使用數學運算功能，可進一步計算功率或阻抗。

三、高級功能與實用技巧

RTP044B支持多種高級功能以提升分析能力。使用FFT功能進行頻譜分析，可檢測諧波與噪聲成分；啟用抖動與相位噪聲分析工具，適用于時鐘信號穩定性評估。通過“Zoom”功能可局部放大波形，觀察脈沖細節或噪聲特征。數學運算功能支持波形加減、微分積分等操作，便于復雜信號處理。

四、數據保存與導出

測量完成后，及時保存數據。可通過U盤插入USB接口，選擇“USB存儲”將波形保存為圖片或CSV格式，便于報告撰寫與后期分析。若需遠程傳輸，可配置網絡連接，使用“網絡傳輸”功能發送數據至指定地址。

五、注意事項

確保示波器與探頭接地良好，避免測量誤差與安全風險；

電流測量時使用專用電流探頭，并注意量程匹配；

工作環境溫度應符合設備規范，避免高溫或振動影響精度；

定期校準探頭，確保長期測量準確性；

高采樣率下注意存儲深度，避免數據溢出。

掌握以上方法，用戶可充分發揮RTP044B的性能優勢，實現高效、精準的信號分析，為電子系統研發與維護提供可靠支持。
