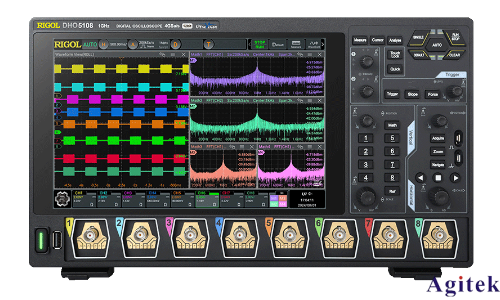

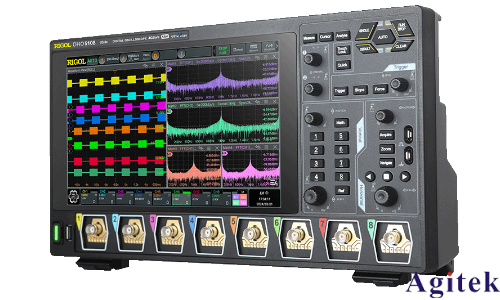

電源抑制比（PSRR）是衡量LDO等穩壓器件抑制輸入電源噪聲能力的關鍵指標，其精確測量對電源系統設計至關重要。雖然普源示波器（RIGOL）未如Keysight等品牌內置專用PSRR測量功能，但通過合理搭建測試系統與優化測量方法，仍可實現高精度PSRR測量。

一、測試系統搭建

PSRR測量核心在于：在LDO輸入端疊加交流紋波與直流電壓，并精確測量輸入與輸出端的交流分量。建議采用“信號發生器+直流電源+注入器+普源示波器”架構。使用Picotest J2120A類注入器，將信號發生器輸出的交流信號與直流電源疊加，作為LDO輸入。注入器具備高電流輸出能力（可達5A），可滿足大負載LDO測試需求，避免因驅動不足導致信號失真。

二、輸入信號注入方法

為實現直流與交流信號疊加，可選用加法運放電路或LC節點法。加法電路使用寬帶、高輸出電流運放（如OPA552），將直流電壓與信號發生器的交流信號相加，需確保運放帶寬覆蓋測試頻率范圍（通常10Hz–10MHz）。若使用LC節點法，需合理選擇電感L1與電容C1，確保測試頻段內阻抗匹配，避免信號衰減。

三、輸出紋波精確測量

LDO輸出紋波通常為微伏至毫伏級，普通示波器測量易受噪聲干擾。為提升精度，應采取以下措施：1）使用1:1無源探頭或同軸電纜直接連接，減小探頭環路引入的電磁干擾；2）將探頭接地線盡可能縮短，或使用接地彈簧替代夾子，降低地環路噪聲；3）在輸出端加裝SMA接口，通過50Ω同軸線連接示波器，提升信號完整性。

四、測量流程與數據處理

1. 設置信號發生器輸出頻率從10Hz掃描至1MHz，幅值恒定（如1Vpp）；

2. 使用普源示波器雙通道同步采集LDO輸入與輸出端交流電壓；

3. 在每個頻率點，讀取輸入（Vin_ac）與輸出（Vout_ac）的峰峰值；

4. 按公式計算PSRR：PSRR(dB) = 20×log10(Vin_ac / Vout_ac)；

5. 多頻點掃描后繪制PSRR–頻率曲線。

五、注意事項

測試前進行系統校準，可采用“直通”（THRU）方式校正探頭與線纜損耗；

評估系統噪聲底限，確保其低于預期輸出紋波；

避免LDO輸入電容影響注入信號，必要時可臨時移除；

保持負載穩定，建議使用電子負載或電流注入器模擬真實工況。

綜上，盡管普源示波器缺乏專用PSRR功能，但通過外置注入器、優化信號鏈路與測量技巧，完全可實現高動態范圍、高精度的PSRR測量，滿足研發與驗證需求。
