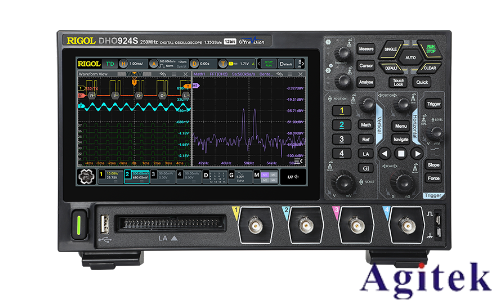

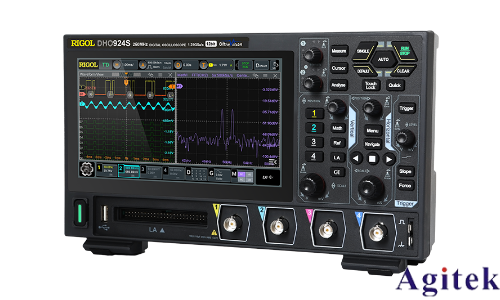

電源紋波作為衡量電源輸出穩定性的關鍵指標，其測量準確性直接影響電源性能評估與故障排查。使用普源示波器（如DS1102Z-E等主流型號）進行紋波測試時，數據偏差往往并非儀器本身故障，而是源于測量鏈路各環節的技術細節把控不當。本文從測量工具、儀器設置、環境干擾及被測對象四個維度，深度剖析數據不準的核心原因。

一、測量工具匹配性問題：探頭與連接鏈路的關鍵影響

探頭是示波器與被測電源間的“信號橋梁”，其選型、連接方式直接決定信號傳輸的保真度，是紋波測量誤差的主要來源之一。

1. 探頭選型與衰減比設置失配

普源示波器常用的無源探頭存在明確的衰減比特性，若選型或設置不當會直接放大噪聲或衰減有效信號。對于小紋波測試（如<50mVpp），使用10:1及以上衰減比的探頭會導致雙重誤差：一方面，探頭自身噪聲不會隨信號衰減而降低，示波器內部放大信號時會同步放大噪聲（例如10:1探頭會將2mV系統噪聲放大至20mV）；另一方面，部分1:1探頭帶寬不足（如傳統型號僅6MHz），無法捕獲高頻紋波分量，而高頻開關電源（GaN/SiC類型）的紋波頻率常達數百kHz至1MHz，易造成測量值偏小。

此外，探頭輸入電容也會引發負載效應。傳統無源探頭輸入電容多為15pF-30pF，與電源輸出端等效電容形成低通濾波，導致1MHz以上紋波分量衰減達40%以上；而選用3.5pF以下低電容探頭（如普源PVP2000）可將誤差控制在2%以內。

2. 接地鏈路設計不合理

接地環路是紋波測量中最隱蔽的干擾源。當探頭接地線過長（如使用15cm鱷魚夾地線）時，會與探頭探針形成“天線環路”，耦合空間電磁干擾（如50Hz工頻干擾、設備輻射噪聲）。實測數據顯示，將接地線從15cm縮短至3cm彈簧式接地針，50Hz干擾可從120mV降至15mV；若未采用單點接地，示波器地與被測電源地存在電位差，會形成環路電流，疊加的共模噪聲可使測量值翻倍（如48V通信電源測試中，單端探頭比差分探頭測得值高90%）。

3. 探頭接觸與補償問題

探頭與電源輸出端接觸不良（如探針氧化、未頂緊測試點）會導致信號傳輸斷續，表現為測量值波動劇烈；而探頭未定期補償則會引發波形失真——普源示波器標配的1kHz校準方波可用于調整探頭電容，若補償不當，高頻紋波的幅值測量誤差可達±15%。

二、示波器設置參數：未匹配紋波信號特性

普源示波器的帶寬、耦合方式、采樣率等核心參數設置，需與電源紋波的頻率、幅值特性精準匹配，否則會直接產生系統性誤差。

1. 帶寬限制與濾波設置錯誤

帶寬選擇遵循“黃金法則”：過低會濾除高頻紋波，過高則引入環境噪聲。傳統硅基電源（開關頻率65kHz-200kHz）需5倍頻率帶寬（如200kHz對應1MHz），而GaN高頻電源需500MHz以上帶寬。實測顯示，20MHz帶寬測12V電源紋波為48mV，200MHz帶寬下則為126mV，差值均為高頻噪聲。若未開啟20MHz帶寬限制（普源示波器默認關閉），開關電源的高頻噪聲（20MHz以上）會被誤計入紋波值；反之，若開啟過度濾波（如1MHz限制測1MHz紋波），則會導致有效信號衰減。

2. 耦合方式與垂直設置不當

紋波是疊加在直流電壓上的微小交流成分（通常僅mV級），若選用直流耦合，示波器垂直檔位需兼容大直流分量，導致紋波信號被壓縮（如12V電源用1V/div檔位，20mV紋波僅占0.02格，無法分辨）；而交流耦合可隔離直流分量，使紋波信號清晰顯示，但需注意部分示波器交流耦合下限為10Hz，會濾除低頻紋波。垂直靈敏度設置同樣關鍵，若設置過高（如5V/div）會導致紋波信號“淹沒”在噪聲中，過低則易超量程顯示“NaN”錯誤。

3. 采樣率與觸發設置問題

根據奈奎斯特定理，采樣率需至少為紋波最高頻率的2倍，否則會發生混疊失真。例如測量1MHz紋波時，采樣率低于2MSa/s會導致頻率識別錯誤；而普源示波器的“平均采集模式”可有效平滑隨機噪聲——開啟64次平均后，測量波動幅度可降低70%。觸發不穩定也是重要因素，若觸發源未選被測通道、觸發電平偏離紋波幅值范圍，會導致波形滾動，自動測量的Vpp值波動達±15%。

三、測量環境與系統干擾：外部噪聲的耦合侵入

電源紋波信號微弱，易受外部電磁環境及測量系統自身噪聲干擾，導致數據偏離真實值。

1. 外部電磁干擾（EMI）

測試環境中存在強電磁輻射源（如電機、射頻設備、開關電源）時，會通過空間輻射或傳導耦合至測量鏈路。例如靠近大功率電機時，示波器可測得50mV以上的干擾紋波，而遠離后數值恢復正常；若示波器與被測電源共用普通插座，電網波動會通過供電線路傳入，使用隔離變壓器可將此類干擾降低90%。

2. 示波器自身噪聲影響

普源示波器的內部噪聲包括熱噪聲（放大器元件）、量化噪聲（ADC轉換），在小信號測量時不可忽視。例如12bit垂直分辨率的示波器，在50mV/div檔位下量化誤差約12μV；若使用500:1高壓探頭，系統噪聲會被放大500倍，導致1V以上的虛假紋波顯示，完全掩蓋真實信號（如mV級紋波）。

四、被測電源與負載因素：信號本身的不穩定性

紋波測量的準確性不僅取決于測量端，還與被測電源的工作狀態直接相關，忽略負載與電源自身特性會導致“測錯對象”。

1. 負載條件未標準化

電源紋波隨負載變化顯著：輕載時濾波電容充放電充分，紋波較小；重載或動態負載時，電源調整響應滯后，紋波幅值會增大3-5倍。若未按規格書接入標準負載（如純電阻負載），僅在空載下測量，會導致結果遠低于真實工作狀態值。

2. 電源自身噪聲疊加

開關電源的周期性開關動作（變壓器、整流器）、濾波元件老化（電容容值衰減）、輸入電網波動等，會使電源自身輸出噪聲增大。此時示波器測得的“紋波”實際是“紋波+噪聲”的疊加值，若未通過差分測量（抑制共模噪聲）或前端濾波分離，會誤判為測量誤差。

五、核心原因總結與排查邏輯

普源示波器紋波測量誤差的本質是“測量鏈路與信號特性不匹配”，排查應遵循“工具→設置→環境→被測對象”的順序：先檢查探頭衰減比、接地長度、補償狀態，再驗證帶寬（20MHz限制）、耦合方式（交流）、采樣率設置，隨后隔離外部干擾源，最后確認負載條件是否符合標準。通過系統性把控這些細節，可將測量誤差控制在±5%以內，還原電源紋波的真實特性。
