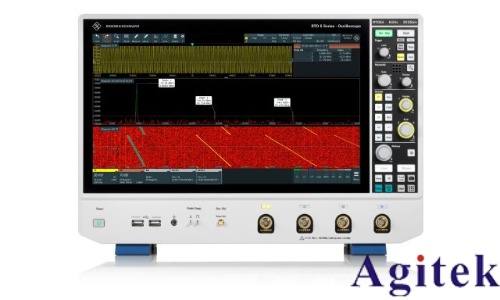

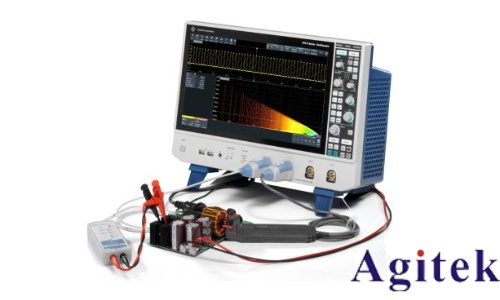

羅德與施瓦茨（Rohde & Schwarz）示波器憑借其卓越的觸發系統與靈活的協議解碼選件，成為復雜信號分析與通信調試的利器。合理利用這些高級功能，可顯著提升測試精度與效率，尤其在嵌入式系統、通信接口驗證等場景中發揮關鍵作用。

一、協議解碼選件：深入信號語義層分析

協議解碼選件支持I2C、SPI、UART、CAN、LIN、I2S等多種常見串行總線協議，實現從物理波形到數據內容的自動轉換。

配置流程：首先在示波器菜單中啟用對應協議解碼功能；隨后設置信號參數，如波特率、數據位、停止位、奇偶校驗等；選擇正確的通道與信號極性，確保物理連接與邏輯定義一致。

功能優勢：示波器自動識別數據幀結構，高亮顯示起始位、數據位、校驗位與停止位，并以十六進制、二進制或ASCII格式實時顯示解碼內容。支持總線狀態表視圖，便于追蹤通信流程與錯誤幀（如NACK、幀錯誤等）。

實用技巧：結合縮放功能聚焦關鍵數據段；利用搜索功能快速定位特定數據或錯誤類型；將解碼結果與原始波形同步顯示，實現物理層與協議層的聯合分析。

二、高級觸發選件：精準捕獲關鍵事件

羅德與施瓦茨示波器提供豐富的觸發模式，配合協議解碼，可實現“按內容觸發”，極大提升調試效率。

觸發類型與設置：

    邊沿觸發：基礎模式，適用于周期信號同步。

    脈沖寬度觸發：捕獲異常脈寬，如窄脈沖干擾或通信超時。

    邏輯觸發：多通道組合邏輯，適用于并行總線或控制信號協同分析。

    協議觸發：基于解碼后數據內容觸發，如“當I2C地址為0x50且寫操作時觸發”，實現語義級事件捕獲。

外部觸發應用：通過EXT TRIG端口接入外部同步信號（如系統時鐘或中斷信號），實現多設備同步或復雜事件時序控制。設置步驟包括連接信號、選擇觸發類型（如上升沿）、設定觸發電平與耦合方式，并驗證同步效果。

實用技巧：啟用觸發延遲功能，觀察觸發事件前后的波形細節；使用觸發保持（自動/手動模式）控制采集節奏；結合數學運算（如差分測量）提升信號質量。

三、協同應用與注意事項

將協議解碼與高級觸發結合，可構建高效的自動化調試流程。例如，在電機控制調試中，設置“PWM脈寬觸發+反饋信號解碼”，精準分析響應時延與通信時序。

注意事項：

1. 探頭校準：使用前以校準信號調整探頭，確保信號完整性。

2. 帶寬匹配：采樣率應至少為信號帶寬的2倍，避免混疊。

3. 環境干擾控制：在高噪聲環境中使用屏蔽措施，提升測量可靠性。

綜上，羅德與施瓦茨示波器通過協議解碼與觸發選件的深度集成，為工程師提供了從物理層到協議層的全方位分析能力，是現代電子研發不可或缺的測試伙伴。
