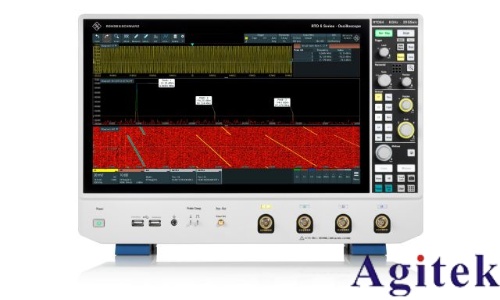

羅德與施瓦茨RTO64示波器的FFT（快速傅里葉變換）功能，是其強大的信號分析能力的核心組成部分。該功能基于數字信號處理技術，能夠?qū)⒉杉降臅r域信號高效地轉換為頻域表示，從而揭示信號的頻率成分、幅值和相位信息，為工程師進行信號完整性、電源噪聲、電磁干擾（EMI）等分析提供了有力工具。

一、FFT功能的核心原理

FFT本質上是離散傅里葉變換（DFT）的一種高效算法。RTO64示波器在進行信號采集時，首先通過其高精度模數轉換器（ADC）對輸入的模擬信號進行等間隔采樣，將其轉換為離散的數字序列。隨后，示波器內置的數字信號處理器會運用FFT算法，對這段時域數字序列進行運算。

FFT算法的核心思想是利用DFT系數的周期性和對稱性，將一個長序列的DFT分解為多個短序列的DFT進行計算，通過蝶形運算迭代完成，極大地減少了運算量。例如，一個N點的DFT直接計算需要N2次復數乘法，而FFT僅需Nlog?N次，當N較大時，效率提升尤為顯著。RTO64示波器正是通過這種高效的算法，在短時間內完成對大量采樣點的頻譜分析。

二、從時域到頻域的轉換與信息提取

在RTO64示波器中，用戶采集到的信號波形（時域，橫軸為時間）經過FFT處理后，轉換為頻譜圖（頻域，橫軸為頻率）。頻譜圖的縱軸代表各頻率分量的幅值（或功率）。通過觀察頻譜，工程師可以直觀地識別出信號中包含的基波頻率、諧波成分以及潛在的噪聲或干擾頻率。

例如，在電源噪聲分析中，時域波形可能僅顯示一個復雜的波動，而通過RTO64的FFT功能，可以清晰地看到噪聲能量主要集中在哪些特定頻率（如文中提到的11.3KHz及其諧波），從而為問題診斷提供關鍵線索。

三、RTO64示波器FFT功能的關鍵特性與設置

為了獲得準確可靠的頻域分析結果，RTO64示波器的FFT功能提供了多項關鍵設置：

1. 采樣率與頻率范圍：根據奈奎斯特定理，示波器能分析的最高頻率為采樣率的一半（fs/2）。RTO64的高采樣率保證了其能夠捕捉并分析高頻信號成分。

2. 存儲深度與頻率分辨率：頻率分辨率（Δf = fs / N）決定了頻譜圖區分相近頻率成分的能力。N為FFT分析點數，通常與示波器的存儲深度相關。RTO64的大存儲深度允許用戶設置更高的N值，從而獲得更精細的頻率分辨率。

3. 窗函數選擇：由于FFT默認處理周期信號，對非周期或有限長度信號會產生頻譜泄漏。RTO64提供多種窗函數（如矩形窗、漢寧窗、漢明窗等），通過在時域信號上加窗，可以有效抑制頻譜泄漏，提高測量精度。

4. 對稱性處理與幅值校準：FFT輸出的頻譜數據關于奈奎斯特頻率對稱，通常只需關注0至fs/2的部分。同時，示波器會進行相應的幅值校準計算，將FFT結果轉換為真實的物理量（如電壓幅值）。

四、在實際應用中的優勢體現

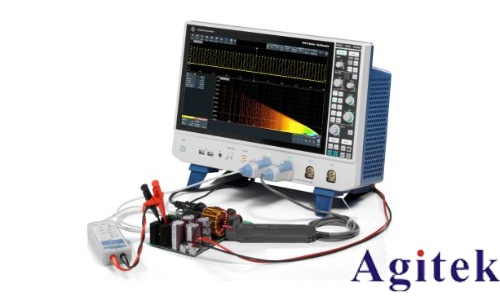

憑借其FFT功能，RTO64示波器在多個領域展現出卓越性能。在傳導發射測試中，它能快速掃描電源線上的噪聲頻譜，輔助工程師判斷是否符合EMI標準。在定位電路噪聲源時，如VRM（電壓調整模塊）設計問題，F(xiàn)FT能精確指出異常諧振頻率，指導設計優化。此外，它還可用于諧波失真分析、信號串?dāng)_排查等。

羅德與施瓦茨RTO64示波器的FFT功能，通過高效的算法將復雜的時域信號轉化為直觀的頻域信息，并結合其高性能硬件和靈活的軟件設置，為現代電子設計與調試提供了不可或缺的分析手段。
