信號發生器使用指南

發布日期：2025-11-06 14:43:22 瀏覽數：

信號發生器是一種能夠產生多樣化電信號的電子儀器，廣泛應用于電子電路測試、無線通信、設備校準及實驗仿真等領域。為幫助用戶正確、高效地操作信號發生器，特制定本使用指南。

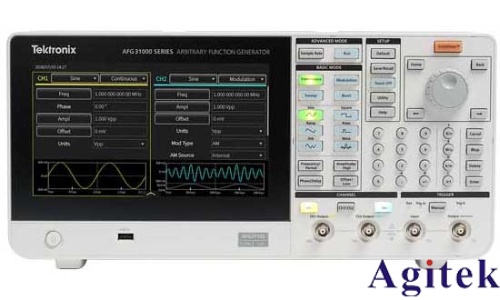

信號發生器使用指南(圖1)

一、基本概念與分類

信號發生器可輸出不同頻率、幅度和波形的電信號，常見類型包括正弦波、方波、三角波、脈沖波及調制信號等。根據用途可分為函數發生器（低頻波形）、射頻信號發生器（高頻通信測試）、任意波形發生器（自定義復雜信號）和脈沖信號發生器（數字時序測試）。主要技術指標包括頻率范圍、幅度范圍、相位噪聲及調制功能（如AM/FM/PM）。

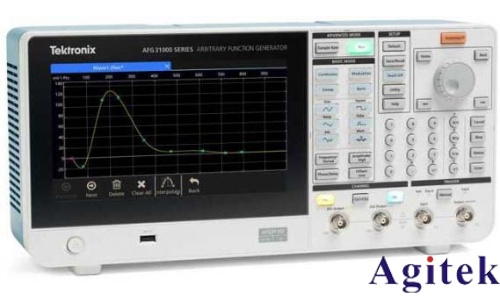

二、操作步驟

1. 連接電源與設備

將信號發生器接入匹配的電源，確保供電穩定。使用前檢查電源指示燈是否亮起，若不亮應及時更換電池。將輸出端口通過電纜、插頭或夾子連接至待測設備或測量系統（如示波器）。

2. 開機與自檢

按下電源開關，設備將進行開機自檢。等待系統啟動完成，進入設置界面。部分設備支持雙通道輸出（如通道一為黃色標識，通道二為藍色標識），可通過“Channel”按鈕切換。

3. 選擇信號類型

根據測試需求選擇波形類型。通過面板上的波形按鍵（如正弦波、方波、三角波、脈沖波等）進行選擇。部分高級設備支持加載自定義波形或噪聲信號（如粉噪）。

4. 設置頻率與周期

在參數設置區調整信號頻率。可通過數字鍵盤輸入具體數值，單位可選Hz、kHz、MHz等。注意頻率與周期互為倒數關系，切換設置項時系統會自動換算。設定后確認參數未超出設備范圍。

5. 調整幅度與偏置

幅度通常以峰峰值（Vpp）表示，即信號最大值與最小值之差。通過旋鈕或鍵盤設置所需幅度，設備會實時顯示波形變化。若需添加直流偏置，可切換至“偏置”模式，設定中心電平，使波形整體上下移動。也可通過設置高/低電平直接定義信號范圍。

6. 啟用調制功能（如需要）

若測試涉及調制信號，選擇AM（調幅）、FM（調頻）或PM（調相）模式，并設置調制源、頻率及深度等參數。

7. 輸出與監測

確認參數設置無誤后，按下對應通道的“Output”按鈕，啟動信號輸出。使用示波器或頻譜分析儀監測輸出信號，核對波形、頻率、幅度及穩定性是否符合預期。若同時使用多通道，可按“Bose”鍵同時查看各通道狀態。

8. 參數微調與保存

根據實際測試反饋調整參數，設備通常會自動保存當前設置。支持將信號發生器作為激勵源加載至特定輸入通道（如調音臺的某一路），并通過推子控制輸出電平。

三、注意事項

使用前務必閱讀用戶手冊，不同品牌型號操作略有差異。

輸出信號時避免短路，防止設備損壞。

不用時應存放于干燥通風處，防止受潮。
