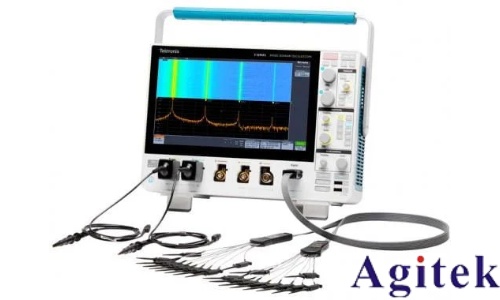

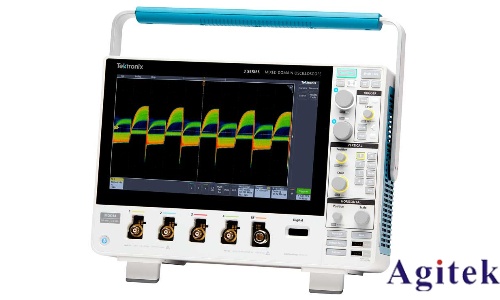

泰克MDO32混合域示波器在噪聲測試領域具備強大性能，尤其適用于電子電路低噪聲評估、電源紋波、射頻干擾診斷等場景。其高精度前端設計、多維度分析工具與集成化功能，為噪聲水平的水平測試（即全面、系統性的測試能力）提供了堅實保障。以下從測試方法、關鍵優勢及操作要點進行詳細闡述。

一、MDO32噪聲水平測試常用方法

1. 時域噪聲分析

   利用FastAcq高速波形捕獲技術（最高280,000 wfms/s），可快速定位偶發噪聲事件，如開關電源瞬態噪聲、干擾脈沖等。

   設置合適的垂直靈敏度（如2mV/格），使信號幅度占據屏幕大部分區域，提升小信號噪聲的分辨率。

   使用光標測量功能，精確讀取噪聲峰峰值、RMS值等參數，便于量化分析。

2. 頻域噪聲解析

   啟用內置硬件頻譜分析儀，可覆蓋9kHz至3GHz頻段，適用于無線通信、EMI干擾等測試。

   設置合適的頻率范圍與分辨率帶寬（RBW），觀察噪聲分布、諧波成分及干擾源。

   利用自動測量功能，如信道功率、鄰道功率比（ACPR），快速評估噪聲功率與干擾水平。

3. 統計噪聲評估

   采用波形直方圖分析，統計噪聲幅度分布概率，識別噪聲隨機性與異常峰值。

   結合長記錄長度采集（如10M點），提高數據統計準確性，適合ADC動態性能、傳感器信號等測試場景。

二、MDO32噪聲測試關鍵優勢

1. 硬件級低噪聲特性

   低噪聲前端設計，本底噪聲業內領先（如100MHz帶寬型號，2mV/格下RMS噪聲低于150μV），確保測量保真度。

   配套TPP系列低電容負載探頭（3.9pF），減少對被測電路的干擾，避免引入附加噪聲。

2. 多維度測試能力

   支持時域、頻域、統計域多模式聯合分析，幫助全方位洞察噪聲特性。

   可同步觀測數字控制信號與射頻噪聲，時間相關分析助力EMI問題根源快速定位。

3. 應用廣泛與集成化高效

   六合一集成設計（示波器、頻譜分析儀、邏輯分析儀、協議分析儀、任意函數發生器、數字電壓表），顯著提升測試效率。

   適用于電源噪聲、射頻干擾、傳感器信號調理等多元場景，滿足研發、生產、教學等不同需求。

三、操作要點與注意事項

探頭與帶寬匹配，避免高頻噪聲失真。正確設置觸發模式，防止波形抖動影響測量。

測量時同步記錄示波器參數（如時間基準、靈敏度），便于后續復現分析。

在高噪聲環境下采用屏蔽措施，提升測量可靠性。

充分利用自動測量與幫助功能，提升測試效率與準確性。

四、典型應用案例

電源紋波噪聲測試：配合低噪聲直流電源，分辨μV級紋波，分析電源穩定性。

射頻干擾診斷：同步觀測數字信號與射頻噪聲，定位EMI問題。

傳感器信號驗證：模擬真實噪聲環境，驗證抗干擾能力。

總結

泰克MDO32示波器憑借硬件創新與多維度分析能力，實現了從直流到射頻的全頻段噪聲水平測試。其低噪聲特性與集成化設計不僅滿足高精度測量需求，更大幅提升測試效率，是電子工程師應對復雜噪聲挑戰的理想工具。熟練掌握上述測試方法與操作技巧，可顯著提升信號分析深度與產品開發效率。
