高速示波器和普通示波器在現代電子測量領域中扮演著非常重要的角色，它們?cè)趲挕⒉蓸勇?、分辨率等多個技術參數上存在顯著差異。下面將詳細討論這兩者之間的區別，以幫助更好地理解它們的應用和選型依據。DS70000高速示波器和普通示波器在現代電子測量領域中扮演著非常重要的角色，它們?cè)趲?、采樣率、分辨率等多個技術參數上存在顯著差異。下面將詳細討論這兩者之間的區別，以幫助更好地理解它們的應用和選型依據。

一、基本概念和原理

示波器的基本功能

示波器是一種用于觀察電信號波形的電子測試儀器，其核心功能是實時顯示信號的變化過程。示波器的用途廣泛，包括：

測量信號的頻率、周期、幅度、相位等基本參數。

診斷電路故障。

查看信號的失真、噪聲以及其他不期望的特性。

2. 高速示波器與普通示波器的定義

普通示波器：一般指帶寬在幾十MHz到幾百M(fèi)Hz范圍內的臺式示波器，適合低頻模擬信號和一般數字信號的測量。

高速示波器：通常指帶寬超過1GHz，甚至達到幾十GHz以上的示波器，專為捕捉快速信號而設計。

二、技術指標的比較

1. 帶寬（Bandwidth）

帶寬決定了示波器能夠準確測量的最高頻率組件。

普通示波器：通常具備較低的帶寬，常見的有50MHz、100MHz、200MHz等。這些帶寬適合觀察音頻、視頻、通信等低頻信號。

高速示波器：帶寬可達1GHz至數十GHz，這使得其可用于捕獲和分析微波、射頻信號及快速串行總線信號（如PCIe、USB 3.0、SATA等）。

帶寬對應用的影響：

高帶寬允許用戶觀察和測量高頻信號細節。例如，在調試射頻電路時，如果示波器的帶寬不足，將無法精確測量信號的波形和瞬態特性。

2. 采樣率（Sampling Rate）

采樣率指每秒鐘采集的樣本數量，是衡量示波器捕獲信號時間細節能力的重要指標。

普通示波器：采樣率多為每秒百萬級別（如1MSa/s, 10MSa/s）。

高速示波器：通常具有極高的采樣率，能夠達到每秒數十億樣本（GSa/s），充分保證了對信號快速變化的捕捉能力。

采樣率的重要性：

根據奈奎斯特采樣定理，采樣率至少需要是信號最高頻率成分的兩倍，以便準確重建信號。因此，高速示波器能夠更好地應對高速信號的完整捕獲和分析。

3. 分辨率（Resolution）

分辨率決定了示波器顯示和測量信號幅度的精度。

普通示波器：大多為8位分辨率，可以滿足一般幅度測量的需求。

高速示波器：可能提供10位、12位或更高的分辨率，特別是在需要進行高精度測量的應用中，這一點尤為重要。

對誤差和精度的影響：

更高的分辨率意味著可以更精準地測量信號電壓的細微變化，從而提高了測量的準確性和可靠性。

4. 存儲深度（Memory Depth）

存儲深度決定了示波器能夠記錄的采樣點數量，影響能否在較長時間窗口內保持高采樣率。

普通示波器：存儲深度一般較淺，適合短時信號分析。

高速示波器：配備深存儲器，可支持長時間數據采集，這對于分析復雜的數字信號協議或長時間觀察系統行為非常重要。

實際應用中的價值：

足夠的存儲深度允許用戶在不犧牲采樣率的情況下，記錄更長的信號序列，對長時序事件進行分析。

三、應用場景的差異

1. 普通示波器的應用

教育與基礎研究：適合實驗室教學，學習電路基本原理。

維修與維護：用于檢測和修復家用電器、音響設備等。

一般電子設計：適合消費電子產品的設計與測試。

2. 高速示波器的應用

通信工程：用于分析無線通信、電纜電視、雷達信號等。

計算機科學：調試高速接口如PCIe、Thunderbolt、DDR等。

半導體測試：驗證高速芯片設計的信號完整性。

四、價格與成本

由于技術復雜性和性能優勢，高速示波器的制造和研發成本顯著高于普通示波器，因此市場價格也更高。普通示波器因使用更少的資源和技術，價格相對親民，適合預算有限的用戶。

五、選擇指南

在選擇示波器時，需要綜合考慮以下幾個因素：

應用需求：明確測量對象的頻率范圍、所需的信號分析類型。

預算限制：根據實際資金情況選擇合適的型號。

技術支持：了解廠商提供的技術支持和售后服務質量。

六、未來發展趨勢

隨著電子技術的不斷發展，示波器也在不斷進步。未來的發展趨勢包括更高的帶寬、更快的采樣率、更高的分辨率，以及更智能化的信號處理和分析能力。同時，示波器軟件平臺的開放性和互操作性也將成為用戶關注的重點，因?yàn)檫@能夠增強儀器的靈活性和適應性。

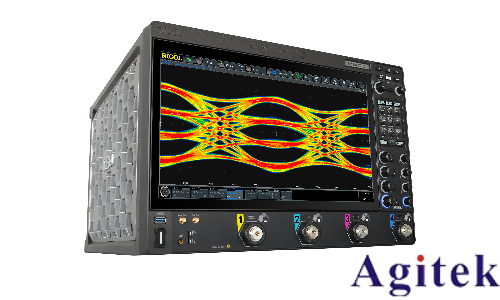

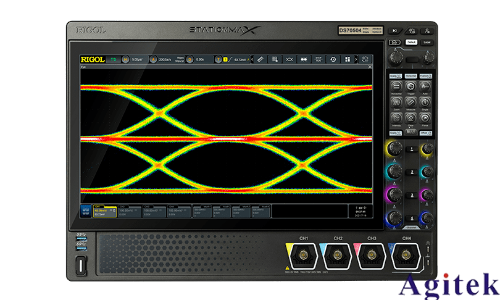

以RIGOL DS70000數字示波器為例，DS70000系列數字示波器是RIGOL自主研發的第七代數字示波器，實現了20GSa/s采樣率、5GHz實時帶寬。除硬件指標的提升，DS70000系列數字示波器還提供了多種人性化設計，保證了高質量的客戶體驗。在DS70000示波器上支持USB2.0、100M&1000M、車載以太網一致性分析，這里以車載以太網為例介紹RIGOL DS70000的測試方案。
