電源噪聲測試的核心，是精準捕捉電源輸出端的電壓波動，也就是常說的紋波與尖峰。由于噪聲信號易受干擾，測試時需重點把控環境、設備設置及連接方式，避免外部干擾導致數據失真。

一、必備測試設備

開展電源噪聲測試，需準備以下設備：

直流電源：為待測試電源模塊提供穩定輸入電壓

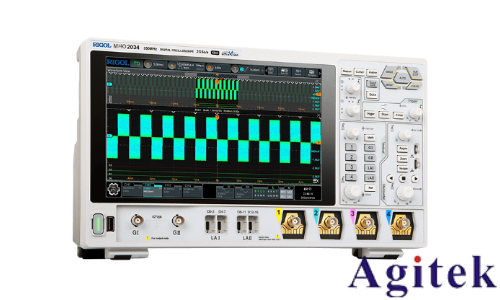

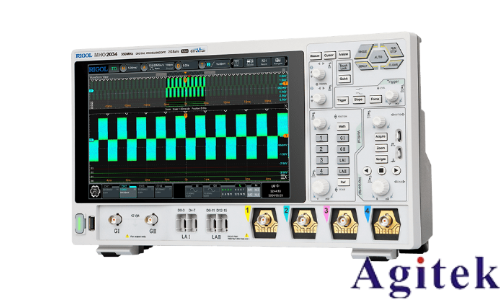

示波器：核心測量設備，用于捕捉并顯示電壓波動波形

電子負載：模擬電源實際工作負載，提供額定或目標電流

差分探頭：精準采集電源輸出端信號，減少干擾影響

二、紋波噪聲測試實操步驟

1. 測試前準備：排除干擾，校準設備

先將測試環境遠離大功率設備、無線信號源等干擾源；隨后按照示波器操作規范完成校準，確保設備測量精度。

2. 搭建輸入輸出回路

用直流電源為待測試電源模塊輸入穩定電壓，確認輸入無明顯波動，保證測試基準穩定；

將電子負載連接到電源輸出端，根據測試需求，設置負載電流為電源的額定負載或目標工作負載，模擬實際使用場景。

3. 連接示波器，設置參數

把示波器探頭正負極直接接電源輸出端，探頭接地端需盡量靠近負極，最大限度縮小接地環路（接地環路過大會引入額外干擾）；

參考電源模塊的參數指標，設置示波器關鍵參數：

耦合方式：選擇適合捕捉直流信號中波動的模式

時基：匹配信號波動頻率，確保波形完整顯示

觸發源：選定電源輸出信號為觸發源，觸發方式設為適合穩定捕捉波形的模式

4. 采集數據，讀取結果

開啟直流電源和電子負載的輸出，在示波器上調整波形顯示比例，待波形穩定后，使用示波器的 “測量功能”，選擇 “峰峰值（VPP）” 和 “有效值”；

其中，示波器顯示的峰峰值（VPP） ，即為該電源模塊的噪聲數值。

三、關鍵注意事項

控制接地環路：接地端與電源負極的距離務必最短，避免環路引入外部干擾信號；

排除環境干擾：測試時遠離電機、路由器等干擾源，必要時可搭建屏蔽環境；

確保負載匹配：電子負載的電流設置需貼合電源實際工作場景，否則測試結果可能偏離真實情況。

通過以上步驟，可精準測量電源噪聲的大小，還能輔助定位噪聲來源，為電源濾波優化、EMC（電磁兼容性）設計提供數據依據。若有條件，也可借助 ATECLOUD 等自動化測試平臺，實現電源噪聲的自動化測試，提升測試效率與重復性。
