在自動化控制系統中，編碼器作為重要的位置反饋傳感器，其精準度直接影響著系統的運行精度和穩定性。安捷倫示波器作為一款功能強大的測試儀器，可以幫助工程師們高效地測量編碼器信號，分析其性能并進行故障診斷。本文將詳細介紹利用安捷倫示波器測量編碼器的方法，從編碼器信號原理、示波器連接方式到測量參數解讀，以及常見問題分析和故障排除技巧，全面解析使用安捷倫示波器進行編碼器測量的完整流程。

　　編碼器信號原理

　　編碼器主要分為增量式編碼器和絕對式編碼器兩類。增量式編碼器通過輸出脈沖信號來反映軸的轉動方向和角度變化，常見的有正交編碼器（A/B相）和單一通道編碼器。絕對式編碼器則輸出一個唯一的代碼，直接反映軸的絕對位置，不受初始位置的影響。

　　1.正交編碼器(A/B相):

　　正交編碼器包含兩個相位差為90度的正弦波信號，分別稱為A相和B相。通過觀察這兩個信號的相位關系，可以判斷軸的旋轉方向。例如，當A相超前B相時，軸順時針旋轉；當A相落后B相時，軸逆時針旋轉。同時，通過計數兩個信號的脈沖數，可以計算出軸的旋轉角度。

　　2.單一通道編碼器:

　　單一通道編碼器輸出一個脈沖信號，通過脈沖的頻率和相位來反映軸的旋轉方向和速度。

　　3.絕對式編碼器:

　　絕對式編碼器通常使用二進制編碼，輸出一個唯一的代碼來表示軸的絕對位置。代碼的位數決定了編碼器的分辨率，即能夠識別的最小角度。

　　示波器連接方式

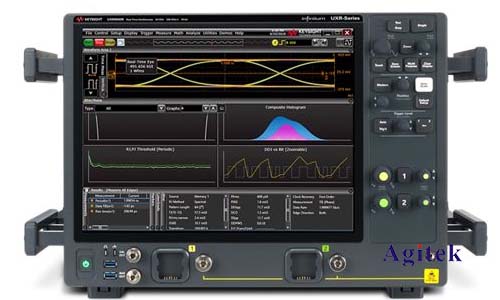

　　在使用安捷倫示波器測量編碼器信號時，需要將編碼器的輸出信號連接到示波器的輸入通道。

　　1.信號連接:

　　正交編碼器(A/B相):將A相和B相信號分別連接到示波器的兩個輸入通道。

　　單一通道編碼器:將編碼器的輸出信號連接到示波器的一個輸入通道。

　　絕對式編碼器:將編碼器的輸出信號連接到示波器的輸入通道。

　　2.信號類型選擇:

　　選擇合適的示波器輸入通道類型，例如：

　　AC耦合:適用于測量交流信號，可以過濾掉直流分量。

　　DC耦合:適用于測量直流信號和交流信號。

　　差分輸入:適用于測量兩個信號之間的電壓差，可以提高抗噪能力。

　　3.信號幅值和頻率范圍:

　　根據編碼器的規格書選擇合適的示波器輸入范圍和帶寬，確保能夠準確地測量信號。

　　測量參數解讀

　　利用安捷倫示波器，我們可以觀察編碼器信號的波形，并進行以下參數分析：

　　1.信號頻率:觀察信號的周期性變化，可以計算出編碼器的脈沖頻率，反映軸的旋轉速度。

　　2.信號相位:對于正交編碼器，觀察A相和B相信號的相位關系，可以判斷軸的旋轉方向。

　　3.信號幅值:觀察信號的峰峰值和有效值，可以判斷編碼器的輸出電壓范圍。

　　4.信號噪聲:觀察信號中出現的噪聲，可以判斷編碼器的抗噪能力。

　　5.信號畸變:觀察信號波形的失真程度，可以判斷編碼器是否出現故障。

　　常見問題分析與故障排除

　　在實際測量過程中，可能會遇到一些常見問題。以下列舉了一些常見的問題和解決方法：

　　1.信號丟失:

　　原因:連接線斷路、接觸不良、編碼器故障等。

　　解決方法:檢查連接線，更換連接線，更換編碼器。

　　2.信號噪聲過大:

　　原因:連接線過長、信號線靠近干擾源、編碼器故障等。

　　解決方法:縮短連接線，屏蔽信號線，更換編碼器。

　　3.信號畸變:

　　原因:編碼器內部故障、電源電壓不穩定等。

　　解決方法:更換編碼器，檢查電源電壓。

　　4.測量結果不準確:

　　原因:示波器設置錯誤、編碼器分辨率不足、編碼器誤差等。

　　解決方法:校準示波器，選擇更高分辨率的編碼器，更換編碼器。

　　使用安捷倫示波器測量編碼器可以有效地分析編碼器信號，判斷其性能，并進行故障診斷。通過本文的介紹，相信您已經掌握了利用安捷倫示波器測量編碼器的基本方法和技巧。在實際應用中，還需要結合具體的應用場景和編碼器類型，靈活運用各種測量參數和分析方法，以獲得準確可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
