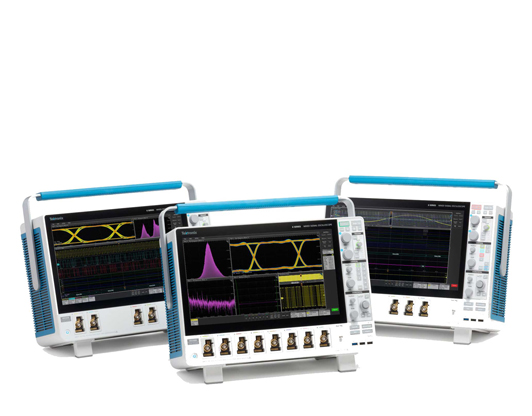

MSO64B混合信號示波器
模擬帶寬：1 GHz - 10 GHz
采樣率：Up to 50 GS/s
記錄長度：62.5 M - 1 G
模擬通道：4
數字通道數：Up to 32 (optional)
函數發生器輸出：1（選配）
廠商名稱：泰克/TEKTRONIX
產品型號：MSO64B
市場價格：￥ (僅供參考)
- 詳細說明
- 產品參數
Tektronix泰克MSO64B混合信號示波器
輸入通道
4 FlexChannel?輸入
每個FlexChannel提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者
使用TLP058邏輯探頭時8個數字邏輯輸入
帶寬（所有模擬通道）
1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升級）
采樣率（所有模擬/數字通道）
實時：50 GS/s（2通道）、25 GS/s（4通道）、12.5 GS/s（>4通道）
插補：2.5 TS/s
記錄長度（所有模擬/數字通道）
62.5 M點標配
125 M、250 M、500 M點，或1 G點（選配）
波形捕獲速率
>500,000個波形/秒
垂直分辨率
12位ADC
高分辨率模式下高達16位
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
輔助觸發≤5 VRMS，50Ω，400 MHz（僅邊沿觸發）
標準分析
光標：波形，V條，H條，V&H條
測量：36項
頻譜視圖：頻域分析，獨立控制頻域和時域
FastFrame?：分段內存采集模式，最大觸發速率>5,000,000波形/秒
繪圖：時間趨勢、直方圖、和相位噪聲
數學：基本波形代數、FFT和高級公式編輯器
搜索：搜索任何觸發標準
抖動：TIE和相位噪聲
可選分析
高級抖動和眼圖分析
用戶定義的過濾
高級頻譜視圖
RF與時間光跡、觸發、光譜圖和IQ捕獲
數字電源管理
模板/極限測試
逆變器、電機和驅動器
LVDS調試和分析
PAM3分析
高級功率測量和分析
高級矢量信號分析(SignalVu-PC)
選配協議觸發、解碼和分析
I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、USB3.0、PCIe Gen1/Gen2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、1-Wire、MDIO和NFC
選配串行一致性測試
以太網、USB 2.0、汽車以太網、多千兆汽車以太網、工業以太網、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0
選配內存分析
DDR3調試、分析和一致性測試
任意/函數發生器（選配且可升級）
50 MHz波形生成
波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖
數字電壓表（產品注冊后免費提供）
4位AC RMS、DC和DC+AC RMS電壓測量
觸發頻率計數器（產品注冊后免費提供）
8位
顯示
15.6英寸（396毫米）TFT彩色顯示器
高清(1920 x 1080)分辨率
容性（多觸點）觸摸屏
連接
USB主控（7端口）、USB 3.0設備（1端口）、LAN（10/100/1000 Base-T以太網）、顯示器端口、DVI-I、VGA
e*Scope?
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
保修
1年（標準）
外觀尺寸
12.2英寸（309毫米）高x 17.9英寸（454毫米）寬x 8.0英寸（204毫米）深
重量：<28.4磅（12.88千克）
| MSO64B | MSO66B | MSO68B | |
|---|---|---|---|
| FlexChannel 輸入通道 | 4 | 6 | 8 |
| 最大模擬通道數 | 4 | 6 | 8 |
| 最大數字通道數（帶可選邏輯探頭） | 32 | 48 | 64 |
| 帶寬（計算的上升時間） | 1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps) 在 23 ℃ 以上以 0.05 dB/5 ℃ 降低 10 GHz 帶寬。在 23 ℃ 以上以 0.02 dB/5 ℃ 降低 8 GHz 帶寬 | ||
| DC 增益精度 | 50 ?：±2.0% 2@ >2 mV/div（2 mV/div（典型值）時為 ±2.0%，1 mV/div（典型值）時為 ±4%） 50 ?：±1.0% 3@>2 mV/div（2 mV/div（典型值）時為 ±1.0% 滿刻度，1 mV/div（典型值）時為 ±2%） 1 M?：±2.0% 1 @>2 mV/div（2 mV/div 時為 ±2%，1 mV/div（典型值）和 500μV/div（典型值）時為 ±2.5%） 1 MΩ：±1.0% 2 滿刻度 @2 mV/div，（2 mV/div（典型值）時為 ±1.0% 滿刻度，1 mV/div 和 500 μV/div（典型值）時為 ±1.25%） | ||
| ADC 分辨率 | 12 位 | ||
垂直分辨率 注：垂直分辨率根據使用的通道數指定。 | 8 位 @ 50 GS/s；2 個通道上 10 GHz 8 位 @ 25 GS/s；4 個通道上 10 GHz 12 位 @ 12.5 GS/s（高分辨率）；5 GHz，4 通道（8 位 @ 12.5 GS/s；5 GHz > 4 通道） 13 位 @ 6.25 GS/s（高分辨率）；2 GHz，4 個通道（12 位 @ 6.25 GS/s（高分辨率）；2 GHz，> 4 個通道） 14 位 @ 3.125 GS/s（高分辨率）；1 GHz，4 個通道（13 位 @ 3.125 GS/s（高分辨率）；1 GHz，>4 個通道） 15 位 @ 1.25 GS/s（高分辨率）；500 MHz，在 4 個通道上（14 位 @ 1.25 GS/s（高分辨率）；在 > 4 個通道上為 500 MHz） 16 位 @ ≤625 MS/s（高分辨率）；200 MHz，4 個通道（15 位 @ 625 MS/s（高分辨率）；200 MHz，> 4 個通道） 16 位 @ ≤312.5 MS/s（高分辨率）；100 MHz，> 4 個通道 | ||
| 采樣率 | 2 個模擬/數字通道上 50 GS/s（20 ps 分辨率）；4 個模擬/數字通道上 25 GS/s（40 ps 分辨率）；4 個以上模擬/數字通道上 12.5 GS/s（80 ps 分辨率） | ||
| 記錄長度 | 所有模擬/數字通道上為 62.5 M 點，（所有通道上 125 M 點、250 M 點、500 M 點（選配）；1 G 點，最多四個通道，MSO66B 和 MSO68B 儀器所有通道上 500 M 點） | ||
| 波形捕獲速率 | >500,000 wfms/s（峰值檢測，包絡采集模式）， >30,000 波形/秒（所有其他采集模式） | ||
| 任意波形/函數發生器（可選） | 13 種預先定義的波形類型，高達 50 MHz 輸出 | ||
| DVM | 4 位 DVM（產品注冊后免費） | ||
| 觸發頻率計數器 | 8 位頻率計數器（產品注冊后免費） | ||
