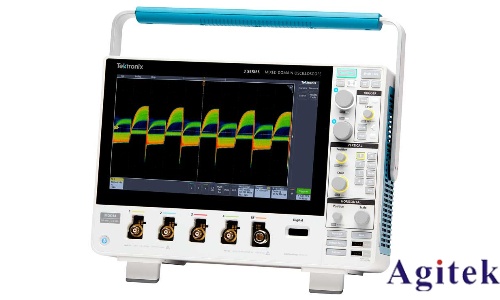

5 系列 MSO 擁有極具創新的手指開合-滑動-縮放觸摸屏用戶界面，業內超大的高清顯示器，以及 4 個、6 個或 8 個 FlexChannel? 輸入，每條通道可以測量一個模擬信號或 8 個數字信號，可以解決當前及未來棘手的挑戰。它為性能、分析和整體用戶體驗設立了新的標準。

輸入通道

4、6 或 8 FlexChannel? 輸入

每個 FlexChannel 提供：

一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者

使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

帶寬（所有模擬通道）

350 MHz、500 MHz、1 GHz、2 GHz（可升級）

采樣率（所有模擬/數字通道）

實時：6.25 GS/s

插補：500 GS/s

記錄長度（所有模擬/數字通道）

62.5 M 點標配

125 M、250 M、500 M 點，（選配且可升級）

波形捕獲速率

>500,000 個波形/秒

垂直分辨率

12 位 ADC

高分辨率模式下高達 16 位

標準觸發類型

邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）

標準分析

光標：波形，V條，H條，V&H 條

測量：36 項

頻譜視圖：頻域分析，獨立控制頻域和時域

FastFrame?：分段內存采集模式，最大觸發速率 >5,000,000 波形/秒

繪圖：時間趨勢、直方圖、和相位噪聲

數學：基本波形代數、FFT 和高級公式編輯器

搜索：搜索任何觸發標準

抖動：TIE 和相位噪聲

可選分析（選配且可升級）

高級抖動和眼圖分析

用戶定義的過濾

高級頻譜視圖

RF 與時間光跡、觸發、光譜圖和 IQ 捕獲

數字電源管理

模板/極限測試

逆變器、電機和驅動器

LVDS 調試和分析

PAM3 分析

高級功率測量和分析

高級矢量信號分析 (SignalVu-PC)

選配協議觸發、解碼和分析（選配且可升級）

I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、 USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

選配串行一致性測試（選配且可升級）

以太網、USB 2.0、汽車以太網、工業以太網

任意/函數發生器（選配且可升級）

MHz 波形生成

波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖

數字電壓表（產品注冊后免費提供）

4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

觸發頻率計數器（產品注冊后免費提供）

8 位

顯示

15.6 英寸（396毫米）TFT 彩色顯示器

高清 (1920 x 1080) 分辨率

容性（多觸點）觸摸屏

連接

USB 主控（7 端口）、USB 3.0 設備（1 端口）、LAN（10/100/1000 Base-T 以太網；符合 LXI 標準）、顯示器端口、DVI-D、VGA

e*Scope?

使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器

標配探頭

每條通道一只 10 MΩ 無源電壓探頭，<4 pF 容性負載

外觀尺寸

12.2 英寸（309 毫米）高 x 17.9 英寸（454 毫米）寬 x 8.0 英寸（204 毫米）深

重量：< 25 磅（11.4 千克）

切勿因為通道不夠而耽誤您的檢驗和調試流程！

5 系列 MSO 提供 4 通道、6 通道和 8 通道型號，搭配 15.6 英寸高清 (1,920 x 1,080) 大尺寸顯示器，可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。
