一、工作原理

信號發生器基于振蕩器技術，通過選頻網絡與放大電路生成穩定頻率和幅度的電信號。核心由三部分構成：參考源（決定頻率穩定度）、頻率合成模塊（設定輸出頻率）和功率控制單元（調節輸出幅度）。常見類型包括函數發生器、射頻信號發生器、脈沖及矢量信號發生器，可輸出正弦波、方波、三角波及調制信號等。

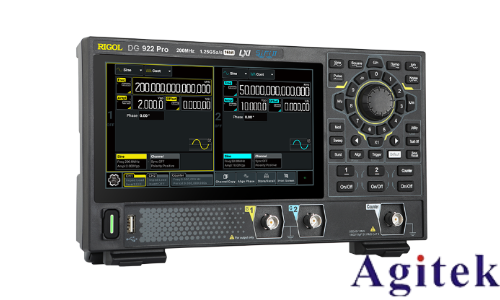

二、基本使用與測試方法

1. 開機設置：接通電源，預熱后進行校準，確保輸出精度。

2. 參數設定：通過面板或軟件設置波形類型（如正弦波）、頻率、幅度及偏移量。需直流偏移時，拉出調節旋鈕并設值，完成后按回。

3. 連接輸出：使用BNC等接口將輸出端連接至被測設備（DUT），注意阻抗匹配（通常為50Ω），避免反射失真。

4. 功能啟用：根據需要開啟調制（AM/FM）、頻率掃描（線性/對數）、Burst或同步輸出功能，實現復雜信號模擬。

5. 監測調整：結合示波器觀察輸出波形，檢查幅度、頻率穩定性，排除失真或噪聲干擾。

三、關鍵測試功能

頻率掃描：測試濾波器、放大器的頻率響應特性。

調制功能：生成AM/FM信號，用于通信系統性能評估。

TTL同步與參考時鐘輸出：實現多設備觸發同步，保障測量一致性。

Burst模式：響應外部觸發，輸出單周期信號，適用于脈沖響應測試。

四、典型應用

1. 電子電路測試：作為激勵源測試放大器增益、濾波器通頻帶。

2. 無線通信：仿真5G、Wi-Fi等調制信號，驗證接收機靈敏度。

3. 音頻測量：輸出標準1kHz正弦波，檢測音響失真與頻率響應。

4. EMC測試：生成干擾信號，評估設備抗擾度。

5. 雷達與導航：模擬脈沖回波信號，測試系統時延與分辨率。

五、使用注意事項

避免超出設備頻率與功率范圍；

使用高質量電纜，定期校準儀器；

保持良好接地，防止電磁干擾；

復雜場景建議采用軟件遠程控制，提升測試效率與精度。

合理操作信號發生器，可顯著提升電子系統測試的準確性與可靠性。
