在開關電源的研發與驗證過程中，環路響應測試與傳導騷擾（Conducted Emission, CE）測試是兩個關鍵環節，分別用于評估系統的穩定性與電磁兼容性。傳統上，這兩項測試需依賴不同儀器分別完成，但借助是德科技（Keysight）高端示波器的強大功能，工程師可在同一平臺上高效完成兩項測試，顯著提升研發效率。以下將詳細介紹實現方法。

一、環路響應測試的實現

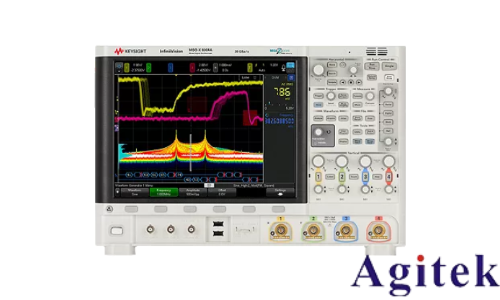

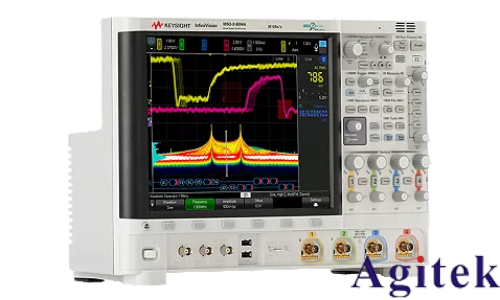

環路響應測試旨在獲取電源控制環路的增益裕度（GM）與相位裕度（PM），評估系統穩定性。使用是德示波器（如InfiniiVision系列）進行該測試，需配合函數發生器或示波器內置信號源，通過注入擾動信號實現。

1. 測試連接：在反饋回路中（如誤差放大器輸出端）串聯一個低阻值注入電阻（如5Ω），將信號源接入該電阻，向環路注入小信號擾動。

2. 示波器設置：使用兩個通道分別采集注入信號（通道1）和反饋信號（通道2），設置帶寬限制（如50MHz）以減少噪聲干擾。

3. 頻率掃描與分析：通過示波器內置的“閉環穩定性分析”軟件，自動進行頻率掃描（如10Hz至開關頻率的1/2），記錄增益與相位曲線，生成波特圖，自動計算相位裕度與增益裕度。

二、傳導騷擾（CE）預測試的實現

傳導騷擾測試用于檢測電源通過電源線向電網傳導的電磁干擾是否符合CISPR或EN標準限值。正式測試需在EMC實驗室進行，但利用是德示波器可完成有效的預測試，提前發現潛在問題。

1. 測試配置：將開關電源通過人工電源網絡（AMN）連接至電網，使用示波器配合電壓探頭或電流探頭采集L/N線上的噪聲信號。

2. 探頭選擇與設置：使用高帶寬差分探頭或EMI專用探頭，避免共模干擾；示波器設置為高分辨率采集模式，啟用FFT功能將時域信號轉換為頻域譜圖。

3. 頻譜分析與限值比對：設置頻率范圍（如150kHz–30MHz），結合示波器的模板測試功能，加載CISPR限值線，直觀判斷是否存在超標頻點。

三、同步測試策略與優化

為同時完成兩項測試，建議采用以下流程：

1. 分時復用示波器通道與功能：先完成環路響應測試，再切換至CE預測試模式。使用示波器的多窗口顯示功能，同時監控時域波形與頻域譜圖。

2. 利用自動化軟件工具：是德示波器支持PathWave等軟件平臺，可自動執行測試序列，包括信號注入、數據采集、FFT分析與報告生成，實現流程整合。

3. 共用探頭與校準：測試前統一校準探頭，使用短接地線減少寄生參數影響，確保高頻測量準確性。

四、注意事項與安全

確保所有設備共地，避免地環路引入干擾或安全隱患；

注入信號幅度應足夠小，避免影響電源正常工作；

定期執行示波器自校準（如使用“Self-Cal”功能），保證測量精度；

CE測試時注意高壓隔離，避免觸電風險。

綜上所述，借助是德示波器強大的信號采集、頻譜分析與自動化測試能力，工程師可在同一平臺上高效完成開關電源的環路響應與傳導騷擾預測試，實現“一次搭建，多項驗證”，極大縮短研發周期，提升產品可靠性與合規性。
