從事射頻測試的工程師們，常會面臨這樣的困惑：同樣的矢量網絡分析儀（VNA），同樣的被測件，為什么不同人測出的數據總有細微偏差？ 有時，生產線上的快速測試與實驗室的精密測量結果對不上；有時，校準后得到的曲線看起來“完美”，但數據導入仿真軟件后卻發現問題。

這些困擾的背后，其實隱藏著一個關鍵環節——校準方法的選擇與操作細節。今天，我們就來深入拆解網分校準的奧秘。

一、 校準的必要性：誤差從何而來？

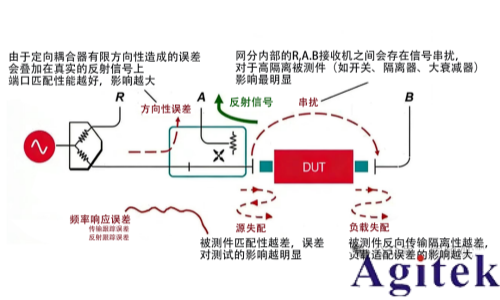

網分校準的核心是建立誤差模型并進行數學修正。測量誤差主要分為三類：系統誤差、隨機誤差和漂移誤差。

系統誤差（可修正）： 這是最大的“敵人”，源于儀表內部硬件的不理想（如定向耦合器方向性不足、電纜損耗等）。這類誤差可重復、可預測，因此可以通過校準精確消除。

隨機誤差（難修正）： 主要來自儀表內部噪聲和連接器的重復性，它隨時間隨機變化，無法通過校準消除，只能通過多次平均抑制。

漂移誤差（需重校）： 主要由溫度變化引起。因此，校準后若環境溫度變化超過1°C，通常建議重新校準。

校準的根本原理，是通過測量一系列參數已知的“標準答案”（校準件），來逆向求解出儀表自身的系統誤差模型。建立模型后，儀表就能實時從原始數據中減去這些誤差，還原出被測件（DUT）的真實性能。

二、 主流校準方法對比

根據校準件和消除誤差項的不同，校準方式主要分為以下幾類。精度從低到高大致為：頻響校準 < SOLT矢量校準 < 電子校準 ≈ LRM校準 < TRL校準。

三、 標準操作流程（以SOLT為例）

一次成功的校準，不僅需要選對方法，更需要嚴謹的執行。以下是確保校準成功的核心步驟：

1. 校準前準備（至關重要）

預熱： 儀表開機至少預熱30分鐘，讓內部電路達到熱穩定。

設置參數： 根據DUT需求設置頻率范圍、掃描點數和中頻帶寬（IFBW）。注意，掃描點數越多，中頻帶寬越窄，測量越慢但信噪比越好。

選擇套件： 在儀表菜單中選擇與實際硬件完全一致的“Cal Kit”型號，否則會導致基準錯誤。

2. 執行校準（嚴謹順序）

單端口校準（1-Port Cal）： 按順序連接校準件。先接 Open（開路） -> 點擊儀表對應按鈕 -> 聽到提示音或顯示“√” -> 擰下，換接 Short（短路） -> 再換接 Load（負載）。

注意： 必須嚴格按順序完成，中途不可退出向導。

雙端口校準（2-Port Cal）：

a. 反射校準： 分別對Port 1和Port 2重復上述單端口步驟（Open, Short, Load）。

b. 傳輸校準： 連接 Thru（直通） 件（通常連接兩個端口），儀表會自動計算傳輸誤差。

c. 完成： 點擊“Done”，校準數據生效。

四、 校準后的“體檢”三部曲

校準完成后，絕不能直接上手測昂貴的DUT。請務必進行以下驗證，確保儀器“狀態在線”：

1. 直通檢查（測傳輸）： 將兩個端口用直通件連接，看S21曲線。健康信號應是一條平坦的0dB直線，相位接近0°。若波動過大，說明連接不可靠。

2. 負載檢查（測反射）： 在端口接上50Ω負載，看S11。健康信號應是一條緊貼底部的直線（回波損耗 < -40dB）。若出現“鼓包”，說明校準失敗或負載件損壞。

3. 開路/短路檢查： 觀察Smith圓圖，校準后的開路和短路點應分別穩定地位于圓圖的左右兩端。

五、 實用技巧與避坑指南

力矩控制： 射頻連接非常嬌氣，“手勁”太大會損壞螺紋，太小會導致接觸不良。建議使用扭矩扳手，標準通常為8 inch-pounds（約0.9 N·m）。

清潔第一： 接口氧化或有灰塵是導致數據漂移的頭號殺手。連接前務必清潔接頭。

夾具處理： 如果測試中使用了固定衰減器或延長線，必須在校準前就將其接入系統，讓儀表把這些無源器件也“看”作誤差的一部分并消除掉。

保質期： 校準不是一勞永逸的。如果實驗室溫度波動大，或者儀器關機重啟，建議重新校準。

掌握這些細節，你就能告別“數據翻車”，讓矢量網絡分析儀真正成為你手中精準可靠的“射頻之眼”。
