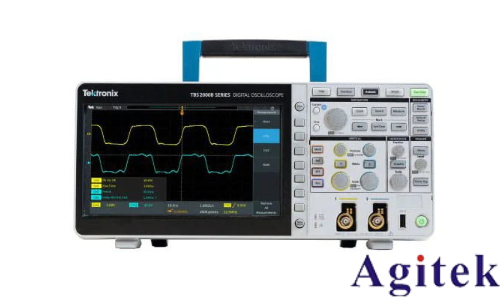

進行探頭校準（通常稱為“補償”）是使用泰克（Tektronix）示波器前必不可少的一步。如果跳過這一步，可能會導致波形失真，測量出的電壓值偏大或偏小，從而誤導你的電路調試。

由于泰克示波器型號眾多，我將針對最常見的無源探頭（如TPP系列、P5122等），為你詳細介紹兩種主要的校準方法：自動校準（適用于新型數字探頭）和手動調節（適用于傳統無源探頭）。

準備工作

在開始之前，請確保完成以下步驟：

開機預熱：打開示波器并預熱幾分鐘，確保內部電路達到穩定狀態。

連接探頭：將探頭連接到示波器的通道（如 CH1）。

連接校準信號：將探頭尖端鉤住示波器前面板上的 “Probe Comp”（探頭補償）輸出端，探頭的接地夾夾住旁邊的接地端（鱷魚夾）。

設置衰減系數：確認探頭上的開關（如果有）和示波器菜單中的設置一致（通常為 10X）。

方法一：自動校準（適用于 TPP1000 等新型探頭）

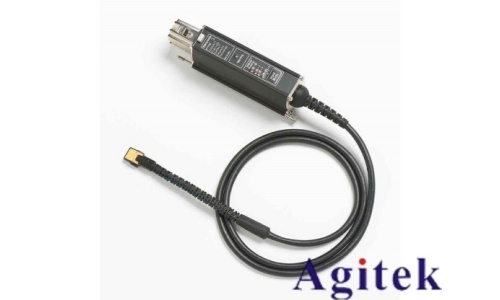

如果你的探頭是泰克的 TPP 系列（如 TPP1000、TPP0500 等），探頭內部沒有可調電容旋鈕，所有校準都在示波器內部通過軟件完成。

操作步驟：

進入菜單：在示波器面板上，雙擊（或按下）你連接探頭的通道按鈕（例如 CH1）。

選擇探頭設置：在彈出的菜單中，找到并選擇“探頭設置”（Probe Setup）。

啟動校準：選擇“探頭校準”（Probe Cal）或“補償探頭”（Compensate Probe）。

自動執行：點擊“校準探頭”（Calibrate Probe）按鈕。

查看結果：示波器會自動輸出信號并分析波形，屏幕上會顯示“通過（Pass）”或“失敗（Fail）”。

注意：如果顯示“失敗”，請檢查接地是否牢固，或者嘗試將探頭拔下重新插入，再次校準。

方法二：手動調節（適用于 P5122 等傳統探頭）

如果你的探頭上有可調電容旋鈕（通常是一個小孔），或者自動校準無法修正波形，你需要手動調整。

操作步驟：

顯示波形：按下示波器前面板的 “Autoset”（自動設置）按鈕，屏幕上應出現一個方波。

觀察波形：根據波形的形狀，判斷探頭的補償狀態。

調節旋鈕：使用無感螺絲刀，輕輕插入探頭上的調節孔（補償電容），緩慢旋轉。

欠補償：波形頂部圓滑，棱角不分明。

過補償：波形頂部呈尖峰狀，像屋頂一樣。

目標：調整至波形頂部平直，棱角分明。

波形異常與調整對照表

在手動調節過程中，你可能會看到以下三種波形。請參考下表進行調整：

特別提示

通道綁定：探頭校準是針對特定通道的。如果你把探頭從 CH1 拔下來插到 CH2 上，必須重新進行校準，因為不同通道的輸入電容可能存在微小差異。

環境變化：如果你的實驗室溫度發生劇烈變化，或者更換了探頭的尖端附件（如鉤子、彈簧接地等），建議重新檢查一下補償狀態。

高壓探頭：如果是高壓探頭（如 P5122），在調節補償電容時，請務必確保只接觸絕緣調整工具，避免觸電風險。

現在，你可以根據你的探頭類型選擇對應的方法進行操作。如果在調整過程中遇到波形始終無法變平直的情況，可能是探頭接地過長引入了噪聲，建議使用彈簧接地附件重試。
