在混合信號測試的深水區，工程師往往面臨著兩難的選擇。

想要差分信號？你需要外接昂貴的巴倫。

需要高壓驅動？你不得不在鏈路中增加功率放大器。

追求極致時域？又往往受限于儀器的邊沿與抖動。

桌面越來越擁擠，鏈路越來越復雜，噪聲隨之而來。

是時候，做減法了。

讓精準波形，驅動每一個創新

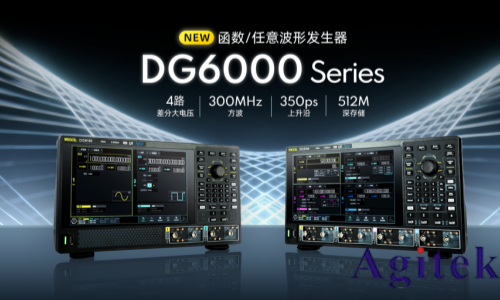

RIGOL 正式推出DG6000 系列函數/任意波形發生器：1GHz 帶寬極限，16bit 純凈底色。更重要的是，它帶來了前所未有的 “4通道高壓差分直驅” 能力。它不只是一次參數的躍遷，更是對高端波形發生器形態的重新定義。

01強悍直驅，鏈路化繁為簡

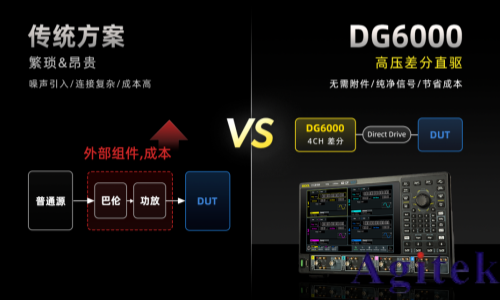

4通道全差分 & 高壓直驅技術

這可能是你見過的最“省心”的信號源。DG6000 系列函數/任意波形發生器打破了傳統源需依賴外設的桎梏。憑借創新的輸出級設計，它實現了 4個通道的全差分輸出能力。· 高壓直驅 (Direct Drive)：無需外接功放，在 AMP（放大） 模式下，直接輸出高達 20Vpp 的驅動信號，輕松應對功率器件與高壓測試需求。· 通道間電氣隔離：每個通道都是一座“孤島”。有效切斷地環路干擾，讓浮地測試、多路并行的電源仿真變得前所未有的安全與純凈。

02極速方波，定義時域基準

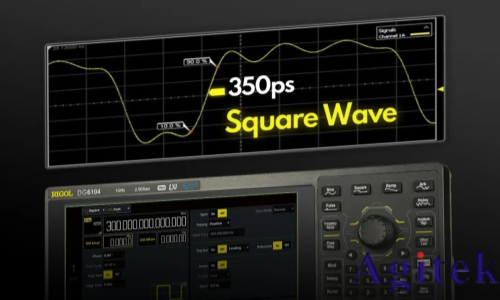

300MHz 頻率 & 350ps 上升時間

在數字電路測試中，方波往往被用作時鐘源或激勵信號。方波的邊沿越陡峭，時域基準就越精準。DG6000 系列函數/任意波形發生器在方波性能上實現了質的飛躍：· 350ps 極致立沿：在 HBW（高帶寬）模式下，DG6000 能輸出上升時間僅為 350ps 的方波信號。這意味著它能提供近乎理想的階躍響應，是測試高速數字接口、評估系統瞬態響應的理想 “黃金時鐘源”。· 300MHz 最高頻率：提供穩定、低抖動的高頻方波輸出，滿足高速邏輯電路的極限壓力測試需求。

注：350ps 為方波(Square)在快速沿模式下的典型指標，脈沖波(Pulse)最小上升時間為 1.4ns。

03深邃存儲，復現萬千可能

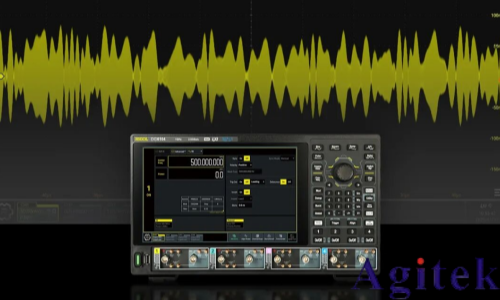

512Mpts 任意波深度 & 16bit 分辨率

在陣列測試 、雷達模擬與半導體測試中，波形的 “長度” 決定了仿真的真實度。DG6000 系列函數/任意波形發生器標配海量內存，最高可選配 512 Mpts/CH 存儲深度。· 超長序列復現：不再受限于存儲空間，你可以下載長周期的自定義波形，或通過序列功能構建復雜的信號場景。· 16bit 垂直分辨率：4倍于傳統14bit儀器的解析度。配合低底噪設計，讓微小信號的疊加清晰可見，讓動態范圍不再是瓶頸。

04功能豐富，一機集成
10.1英寸觸控大屏 & 全場景信號庫

不僅參數強大，更是多面手。

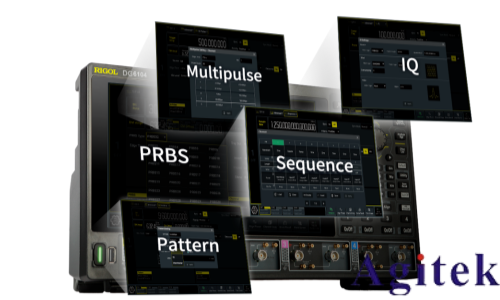

10.1英寸高清觸摸屏，支持多點觸控與拖拽操作，參數配置如平板般絲滑。內置 240+ 種 任意波形，支持 IQ 調制、多脈沖、PRBS 碼型生成。無論是實驗室的精密研發，還是產線的自動化測試，DG6000 系列函數/任意波形發生器都能從容應對。

結 語

從DC到1GHz，從毫伏到20Vpp高壓。RIGOL DG6000 系列函數/任意波形發生器，用 “直驅” 與 “隔離” 解決了最棘手的連接難題，用 “極速” 與 “深存” 拓寬了信號生成的邊界。它不只是一臺儀器，它是您工作臺上，值得信賴的全能信號引擎。
