可視化界面測試：

基于直觀的 WebGUI 界面，可實現 NR-NTN 測試場景的全流程可視化配置。界面集成了模塊化操作入口，支持通過圖形化交互完成衛星星座參數、信號特性、信道環境（衰落模型、多普勒效應）等核心參數的配置。同時，界面支持配置模板的保存與復用，便于標準化測試流程的快速部署，顯著提升 NR-NTN 測試的效率與準確性。

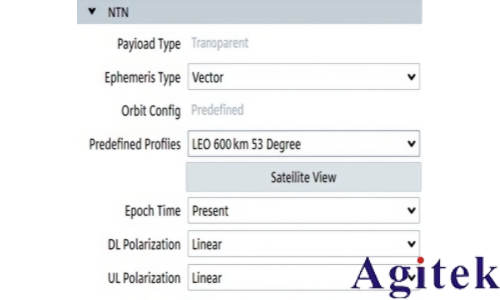

啟用 NR 小區的 NTN 功能后，系統會自動加載 NTN 配置參數，其中預定義配置文件（Predefined Profiles）是核心參數 —— 它不僅定義了 NTN 衛星的軌道特性，還涵蓋多普勒頻移、傳播延遲、仰角等關鍵要素。除預定義軌道模型外，用戶也可根據需求自定義軌道參數。點擊 Satellite View 按鈕，即可查看 3D 實時軌道視圖。（如圖所示）

圖預定義配置文件

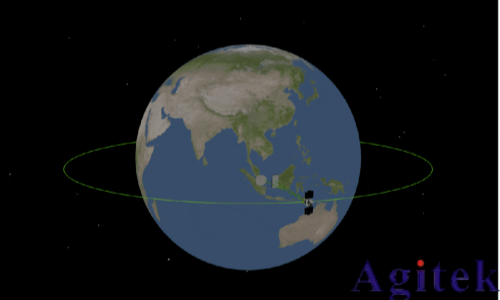

NTN 3D實時視圖

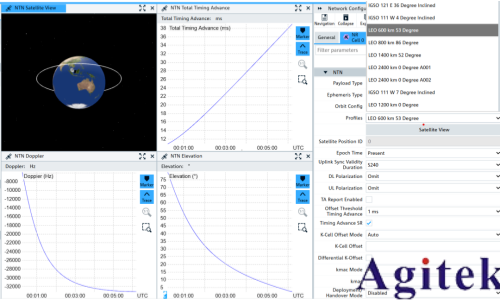

此外，當選定某一軌道模型后，界面會實時同步展示當前衛星的動態運行狀態，像時延、多普勒頻移、衛星仰角等關鍵參數會直觀呈現（如下方示意圖所示），助力測試人員更直觀地掌握衛星軌道相關信息。

預定軌道信息

Python腳本自動化測試：

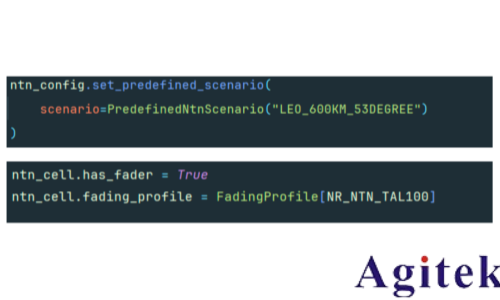

借助 Python 代碼與 XLAPI 腳本的協同，可實現 NR-NTN 測試流程的自動化執行，大幅提升測試效率與一致性。在 XLAPI 工程框架中，不僅可以預先定義也可自定義貼合實際場景的軌道模型（用于模擬衛星運行軌跡與位置變化），還集成了精準的衰落模型（復現 NTN 信道的信號衰減特性），確保測試場景的真實性。

測試過程中，這些模型參數、實時測試數據及執行狀態會動態同步至 WebGUI 界面，實現全流程可視化監控，便于工程師實時追蹤測試進展與結果分析。

當前，XLAPI KF651 已集成覆蓋各類 NTN 場景的自動化測試能力，無論是低軌（LEO）、還是高軌（GEO）衛星通信場景，均能提供標準化的測試流程與執行邏輯，大幅減少手動操作成本。

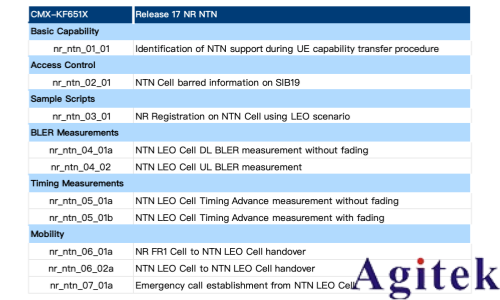

為直觀展示其應用方式，我選取了部分 LEO 場景的測試樣例（如下所示），這些樣例已預設典型軌道參數、信道特性及終端交互場景，可直接作為測試基準。

NTN LEO測試例

在此基礎上，XLAPI工程支持根據實際需求靈活擴展 —— 無論是適配特定衛星星座（如自定義軌道傾角、運行周期）、終端類型（如物聯網終端、手機終端），還是針對性驗證某類業務場景（如大時延下的語音通話、高速移動中的切換性能），都能快速定制專屬 NTN 測試方案，滿足多樣化測試需求。

快速可視化星座選擇：

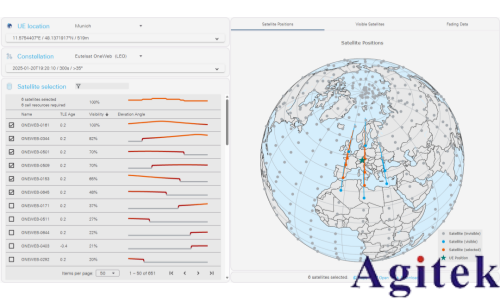

在 NR-NTN 測試中，面對衛星運營商的龐大星座，如何高效模擬這些衛星進行測試？CMX500 為此專門開發了衛星星座工具 SATCON。該工具可定義 NR-NTN 移動終端位置，支持加載預定義星座（如 Starlink、OneWeb 等）或基于 TLE 文件導入自定義星座。配置好終端位置與衛星參數后，即可在 CMX500 上直接部署 NR-NTN 網絡，大幅簡化了 NTN 覆蓋等問題的分析。如下圖所示：慕尼黑的 NR-NTN 移動終端（地球表面綠色五角星）與當前位置可見的多顆衛星（橙色和藍色圓點及軌跡）。

SATCON工具衛星Position界面

在 NR-NTN 測試的衛星信號監測環節，當選定目標衛星并進入 Visible Satellites 界面后，可實時追蹤 NR-NTN 信號隨時間的動態變化趨勢（包括信號可見狀態、關鍵參數波動等），且界面呈現的信號規律與實際衛星星座的運行特性、信號傳播邏輯完全匹配，確保測試場景與真實環境的一致性。

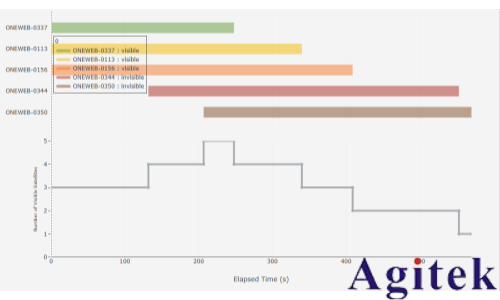

以下圖 OneWeb 星座的測試場景為例：5 顆衛星的 NR-NTN 信號在監測周期內共持續 500 秒，而受衛星軌道運行軌跡、終端與衛星相對位置實時變化的影響，每顆衛星的可見起始時間與結束時間存在明顯差異 —— 這種時間差異的可視化呈現，能幫助測試人員直觀掌握不同衛星的信號覆蓋時間窗口特性，為后續分析衛星信號覆蓋連續性、衛星切換時機合理性等關鍵測試點提供精準的數據支撐，具體如下示意圖所示。

SATCON工具Visible Satellites界面

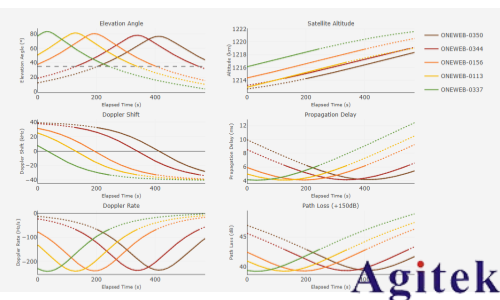

在 NR-NTN 信道動態特性的監測與分析環節中，Fading Data 界面——核心數據可視化窗口（下圖所示）,它會將 NR-NTN 信號的四大關鍵信道參數，隨衛星沿預設軌道移動、與終端相對位置實時變化的過程，以實時動態曲線的形式直觀呈現，讓測試人員能精準捕捉參數波動規律與內在關聯。

這四大參數分別對應 NTN 通信的核心特性：衛星仰角曲線反映衛星與終端連線和地平面夾角的變化（直接關聯信號遮擋風險與接收穩定性）；多普勒頻移曲線呈現因衛星高速移動產生的信號頻率偏移（是 NTN 信號同步與解調的關鍵參考）；傳播延遲曲線記錄信號從衛星到終端的傳輸耗時（直接影響語音、控制信令等實時業務的體驗）；路徑損耗曲線則展示信號在傳輸過程中的衰減程度（包含自由空間損耗、大氣衰減、陰影衰落等多因素疊加效果）。

這些動態曲線不僅同步匹配衛星的實際運行軌跡，更能幫助測試人員快速定位異常 —— 比如仰角驟降時的路徑損耗突增、衛星切換階段的多普勒頻移跳變等問題，為后續優化 NTN 信道模型、提升終端抗干擾能力提供直觀的數據支撐。

SATCON工具Fading Data界面

SATCON 星座工具為 NR-NTN 小區提供的圖形化顯示功能，兼具直觀性與精細化特點 —— 它不僅能清晰呈現衛星星座分布、終端與衛星的相對位置、信號覆蓋范圍等核心信息，更能幫助測試與研發工程師精準復現特定時間節點的 NTN 實際運行環境。借助這一可視化能力，用戶可高效排查場景中的潛在問題（如信號覆蓋盲區、衛星切換銜接斷層、信道參數異常波動等），同時全方位掌握衛星網絡的實時運行狀態（如衛星可見時長、鏈路穩定性、關鍵性能指標變化趨勢）與整體性能表現。這種直觀的呈現方式，大幅降低了 NTN 網絡監控與管理的復雜度，讓工程師和研究人員無需依賴復雜數據推導，即可快速把握網絡核心情況，為后續優化網絡配置、提升通信可靠性提供直接的數據支撐。

可視化信息交互：

將配置好的衛星信號部署到 CMX500 后，即可開展 NR-NTN 性能評估，確保用戶設備接收到與實際衛星信號特性一致的 NR-NTN 信號，大幅簡化測試流程。

在 NR-NTN 測試過程中，可實時監控網絡與 UE 之間的信令交互及數據傳輸過程，確保鏈路通信的穩定性；同時，核心測試參數會實時動態更新，并以圖形化界面直觀呈現 —— 既包括基礎通信指標也涵蓋 NTN 場景特有的關鍵參數，如NTN 傳播時延、多普勒配置參數等，讓測試數據一目了然。

下面為大家簡要列舉幾項NTN核心的圖形化信息交互內容：

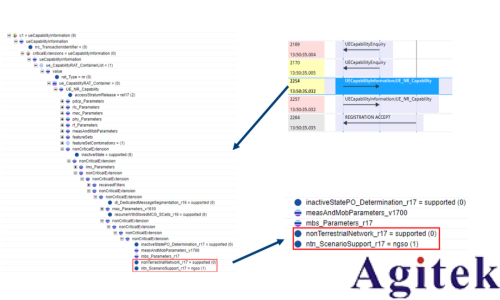

在 NR-NTN 測試的終端能力驗證環節，可通過圖形化界面直觀查看 UE 的 NTN 支持能力 ——是否支持不同軌道（LEO/MEO/GEO）衛星的信號特性，為后續測試場景匹配、功能驗證提供基礎依據，具體內容如下圖所示（圖中清晰呈現了該 UE 在 NTN 相關功能上的具體支持狀態）。

UE NTN能力查詢

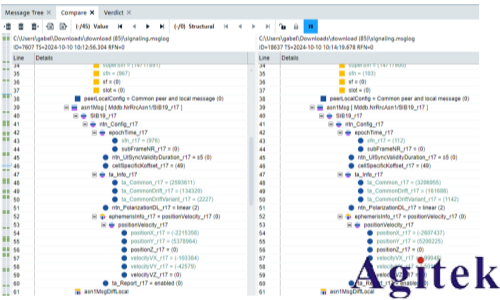

可以查看網絡側SIB19配置信息，SIB19 是 NTN 中軌道信息的核心載體，是軌道信息在 5G 空口協議中的工程化實現，是天地一體化網絡的關鍵技術基石。

SIB19配置信息

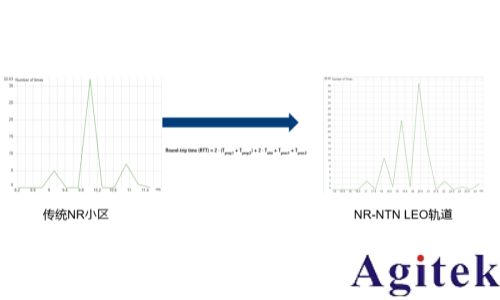

通過 Ping 測試可直觀觀測 NTN 場景下 RTT 的特性影響，包括驗證 NTN 網絡時延是否達到設計指標、終端在大時延環境中的 Ping 成功率，以及衛星切換過程中 RTT 的突變情況。

Ping結果對比

通過圖15的測試結果，可以明顯看到LEO軌道時延遠遠大于傳統通信時延。

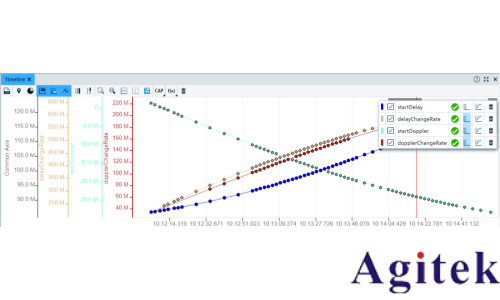

另外像時延與多普勒配置信息，也可在日志中追蹤記錄；可在時間軸上展示儀表側的相關參數，直觀呈現這些配置參數隨時間的變化軌跡，為分析 NR 系統中延遲和多普勒效應的調控邏輯提供可視化依據。

儀表配置日志記錄

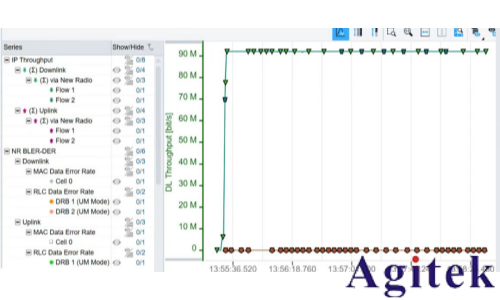

“分層指標列表 + 時序趨勢曲線” 的可視化組合 ，讓 NR-NTN的速率與傳輸質量數據既 “細節可查”，又 “趨勢可視”，極大便利了測試分析, 下圖是CMX500+NTN終端在實驗室測得的NTN速率，結果呈現如下：

NTN 吞吐量測試統計

左側面板分類分層呈現核心指標：IP 吞吐量、MAC 層 / RLC 層數據錯誤率，層級清晰，便于快速定位 “哪一層、哪條流” 的性能異常。

右側時序速率曲線以時間為軸，直觀展現吞吐量的動態變化：綠色線代表下行吞吐量，能清晰看到 “初期快速攀升后穩定在約 90+ Mbit/s” 的趨勢。曲線與左側指標列表聯動呼應，既讓測試者一眼把握 “速率是否穩定、有無突降 / 突升” 的宏觀趨勢，又能通過左側面板精準獲取 “各協議層、各數據流的量化數值”，實現 “從整體趨勢到細節指標” 的高效穿透式分析。
