連續波信號(CW) - 連續波信號是最初始的最簡單的信號，它的頻率和幅值都是固定的一個正弦波的信號。定義一個連續波信號需要幅度和頻率兩方面指標。

定義一個連續波信號需要幅度和頻率兩方面指標。

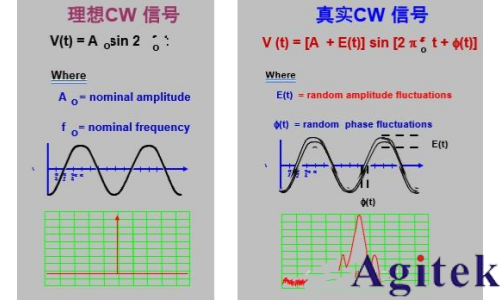

理想的連續波信號在時域上是正弦波曲線，在頻域上是一條單脈沖。而實際上隨機噪聲會對CW信號進行調幅和調相，使其偏離理想。因為調幅噪聲一般比較小可以忽略不計，這里影響比較大的是相位噪聲，其在時域上表現為隨機的相位抖動，在頻域上表現為噪聲邊帶，就是有裙邊，不再是一條單脈沖。我們實際的CW信號如右邊圖示，信號大多偏離理想，有隨機的噪聲對其幅度和相位進行調制。

A= 信號標稱幅度, 應為常數f= 信號標稱頻率, 應為常數E(t)= 隨機信號幅度抖動f(t)= 隨機信號相位抖動

掃描信號 - 當我們連續波信號得不到滿足的時候，我們的掃描信號它會使正弦波在一定頻率范圍和一定幅度范圍之內進行變化，這是我們的掃描信號， 產生一定頻率范圍或者功率范圍的正弦波信號。

調制信號 - 產生將信息調制至正弦波，產生實際通訊中或者“真實世界”的信號。而調制信號就是真實世界中攜帶一些信息，比如說的一些數據變化，我們將這些信息調制到我們正弦波上，然后通過我們的天線以及其他的方式進行發送出來。

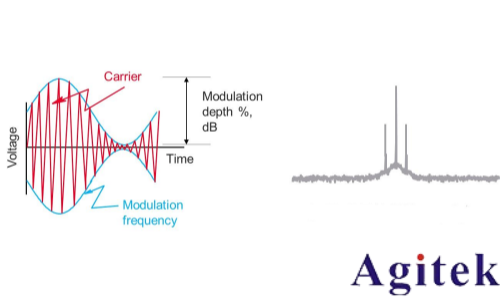

幅度調制的重要參數

模擬調制信號 - 典型信號的時域和頻域波形

調制頻率 – rate the modulating signal varies the amplitude of the carrier

調制深度 – ratio of the peak of modulating signal to the carrier signal amplitude Vpeak mod / Vcarrier

–Distortion (%)

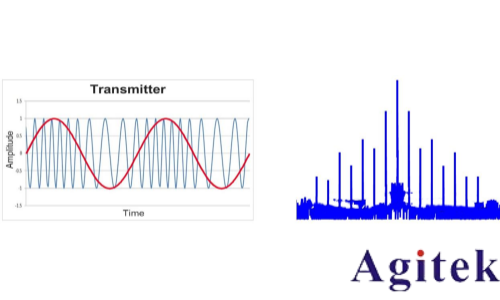

頻率調制的重要參數

模擬調制信號 - 典型信號的時域和頻域波形

–調制頻偏(ΔFdev) – amplitude of modulating signal determines how far in frequency the carrier signal will shift

–調制頻率(Fm) – determines how quickly carrier will shift from one frequency to another

– Accuracy

– Resolution

– Distortion (%)

– Sensitivity (dev/volt)

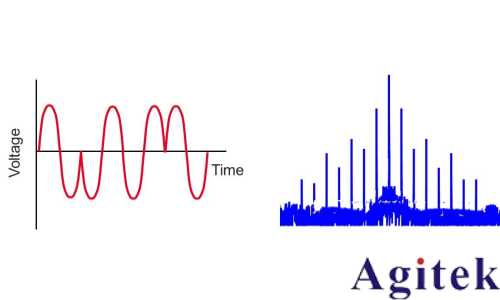

相位調制的重要參數

模擬調制信號 - 典型信號的時域和頻域波形

– 調制相偏(Δθ) – amplitude of modulating signal determines the amount of phase deviation

– 調制率(Fm) – determines how quickly carrier will shift from one phase to another

– Accuracy

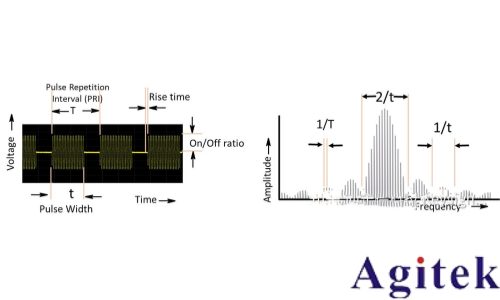

脈沖調制的重要參數

模擬調制信號 - 典型信號的時域和頻域波形

– Pulse width (t)

– PRF (1/T)

– Duty cycle (t/T)

– On/Off ratio (dB)

– Rise time(ns)

Keysight的信號發生器不光能夠提供CW連續波信號，掃描信號，還能夠提供模擬調制信號以及各種各樣復雜的矢量調制信號。
