一、產品概述

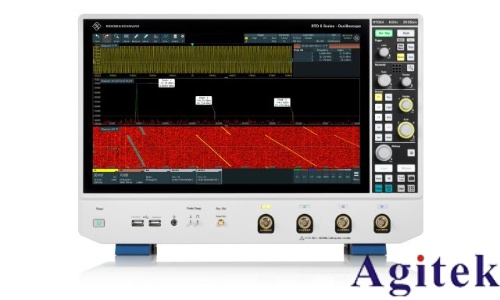

羅德與施瓦茨RTB2004示波器是一款高性能、多功能的數字示波器，集高精度、高采樣率與豐富功能于一體。其具備4通道模擬輸入、10.1英寸高分辨率大屏，擁有高達12位垂直分辨率與5 GS/s采樣率，支持混合信號分析（可選16路數字通道），廣泛應用于工業自動化、科研測試、教學實驗及電路故障診斷等領域，為用戶提供精準、高效的信號測量與分析解決方案。

二、基本操作

1. 連接與設置

探頭連接：選用合適探頭（高壓測量需高壓探頭），牢固連接至被測電路正負極及示波器通道。

通道選擇：根據需求選擇對應模擬通道，若啟用混合信號分析，需配置數字通道。

參數設置：調節垂直刻度（適配電壓范圍）、水平刻度（設定時間窗口）、觸發方式（如邊沿觸發適配周期性信號）及觸發電平，確保波形穩定顯示。

2. 波形觀測與測量

自動測量：通過“測量”菜單選擇頻率、周期、峰峰值、有效值等參數，示波器自動識別信號并顯示結果，操作便捷，適用于常規周期性信號。

光標測量：手動移動光標選取波形兩點，可精確測量電壓差、時間間隔及頻率，靈活性高，便于分析信號變化趨勢。

FFT分析：利用強大FFT功能（支持最長達128 kpoints信號），將時域信號轉換為頻域，識別頻率成分、諧波及噪聲，適用于復雜信號分析。

三、高級功能

1. 網絡接口與遠程控制

網絡配置：通過網線連接LAN口，可設置DHCP自動獲取IP或手動配置靜態IP。

遠程操作：在PC瀏覽器輸入示波器IP，訪問Web界面實現遠程控制；或使用R&S VNC Server軟件，通過虛擬面板操控，支持多用戶協作。

數據傳輸：實時傳輸波形數據至PC，支持CSV、MAT等格式保存，可通過FTP或網絡共享文件夾導出，便于團隊分析與自動化測試系統集成。

2. 混合信號與波形發生

數字通道分析：選配R&S?RTB-B1選件，同步捕獲模擬與數字信號，利用光標測量模數轉換延遲。

波形/碼型發生器：輸出正弦波、方波、鋸齒波等常見波形及任意波形，數據傳輸率高達50 Mbit/s，支持CSV文件導入及預定義協議碼型（I2C、SPI等）。

四、注意事項

噪聲抑制：使用屏蔽線纜、濾波器并優化接地，減少外部噪聲干擾。

精度保障：考慮探頭精度、環境溫度等因素對測量結果的影響，定期校準設備。

安全操作：嚴格遵守安全規程，避免觸電及設備損壞，高壓測量時格外謹慎。

網絡安全：遠程控制時設置訪問密碼、限制IP范圍，定期更新固件，保障數據安全。

五、典型應用

電源與信號測試：精準測量電源電壓、紋波、信號幅值及頻率。

故障診斷：通過波形觀測定位電路異常。

教學科研：直觀界面與強大功能助力實驗教學與團隊協作研究。

RTB2004憑借卓越性能與靈活功能，成為信號測試領域的得力助手，助力用戶提升測試效率與準確性。
