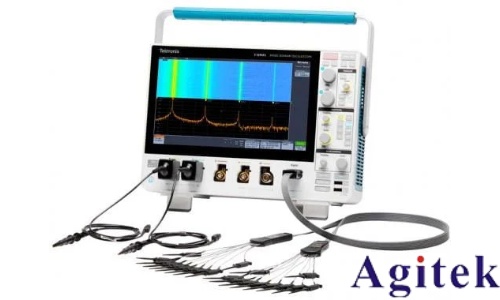

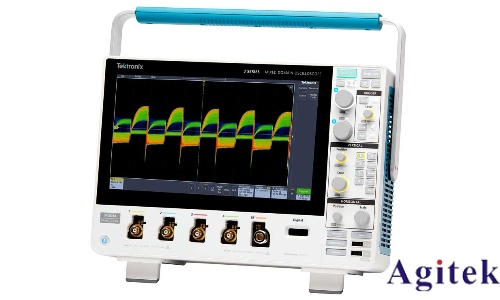

這是一篇關于泰克MDO3000系列混合示波器的應用筆記，主要介紹了該示波器在發現信號異常、驗證串行和并行總線設計、尋找噪聲源、利用噪聲信號進行裕度測試以及驗證開關電源設計等五個方面的應用。以下是對這些核心內容的簡要概述：

1. 發現信號異常:

 快速采集模式(FastAcq)：通過FastAcq模式，波形采集速率提高到超過280,000波形/秒，迅速捕獲和顯示偶發異常信號。

 高級觸發功能：利用矮脈沖觸發器隔離和捕獲矮脈沖，通過Wave Inspector自動搜索功能標記并引導用戶發現信號異常事件。

 彩色灰階顯示：用紅色表示最常見的信號，藍色表示偶發信號，直觀展示信號異常出現的頻率。

2. 驗證串行和并行總線設計:

 內置協議分析儀：支持多種串行總線（如I2C、RS-232/422/485/UART、FlexRay等）和并行總線的解碼和顯示。

 自動解碼功能：示波器自動對串行和并行總線數據進行解碼，節省手動解碼的時間和錯誤。

 同步顯示功能：能夠同時解碼和顯示兩個并行或串行總線，便于分析總線之間的時序關系。

3. 尋找噪聲源:

 集成頻譜分析儀：提供9kHz到3GHz的可選帶寬，操作簡單，性能優于示波器FFT。

 近場探頭：利用近場EMI環形天線探測電路板上的高頻信號，準確定位噪聲源。

 頻譜隨時間變化分析：通過打開頻譜顯示屏，分析信號隨時間的變化情況，確定噪聲源的頻率和位置。

4. 利用噪聲信號進行裕度測試:

 內置綜合信號發生器：生成高達50MHz的函數信號，支持任意波形生成和噪聲添加。

 噪聲裕度測試：通過為串行信號添加高斯噪聲，監測接收機電路的解碼輸出，評估設計的噪聲裕度。

 自動功率測量：利用內置3位半數字電壓計和自動電源測量應用，進行精確和可重復的電源質量測量。

5. 驗證開關電源設計:

 電源質量測量：包括功率、波峰因數、功率因數等特性分析，以圖形和表格形式提供輸入電流的頻域分析。

 開關損耗測量：測量MOSFET的差分電壓和電流，生成瞬時功率波形，顯示開關損耗功率和能量。

 安全工作區域測量：自動監測開關行為，確保開關設備在各種輸入和負載條件下的可靠性。

這篇文章為工程師提供了使用泰克MDO3000系列混合示波器進行日常設計與調試任務的詳細指導，通過高效的工具和功能，幫助工程師在信號分析、總線驗證、噪聲源追蹤、裕度測試和電源設計驗證等方面節省時間和提高效率。
