泰克5 系列 MSO 提供 4 通道、6 通道和 8 通道型號，搭配 15.6 英寸高清 (1,920 x 1,080) 大尺寸顯示器，可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。

大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。

可能以為，6 通道和 8 通道示波器的價格要比 4 通道示波器高出 50% 或 100%，事實上我們的 6 通道示波器的價格只比 4 通道示波器高出 ~25%，8 通道示波器的價格只比 4 通道示波器高出 ~67%。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。

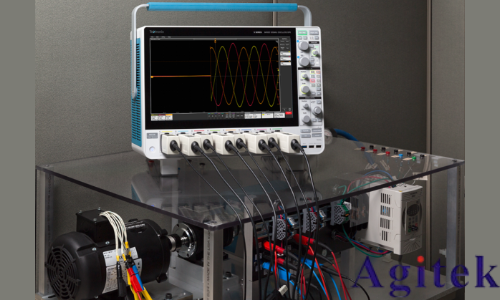

三相馬達上的電壓測量，顯示了啟動后的三相輸入電壓。

FlexChannel? 技術實現了較大的靈活性，拓展了系統查看能力

5 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以將每個通道輸入作為一條模擬通道、8 個數字邏輯輸入（使用 TLP058 邏輯探頭），或同時作為模擬視圖和頻譜視圖（每個域使用獨立的采集控制）。異常靈活，配置起來異常方便。

在 8 FlexChannel 型號中，可以把儀器配置成查看 8 個模擬信號和 0 個數字信號。也可以配置成查看 7 個模擬信號和 8 個數字信號。還可以配置成查看 6 個模擬信號和 16 個數字信號，查看 5 個模擬信號和 24 個數字信號，等等。您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。

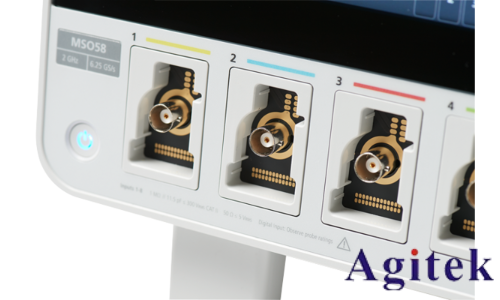

FlexChannel 技術實現了較大的靈活性。依據連接的探頭類型，每個輸入可以配置成一條模擬通道或 8 條數字通道。

而不像上一代 MSO 要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。5 系列 MSO 采用了全新的數字通道集成度。數字通道與模擬通道共享同樣高的采樣率（最高 6.25 GS/s）和同樣長的記錄長度（最高 500M 點）。

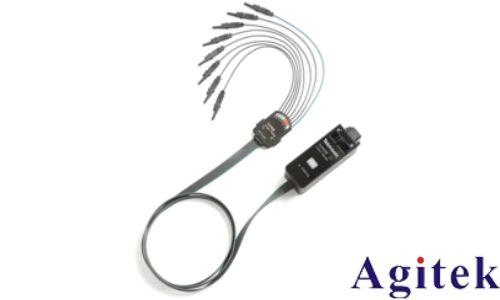

TLP058 提供了 8 個高性能數字輸入。根據需要連接多只 TLP058 探頭，支持最多 64 條數字通道。

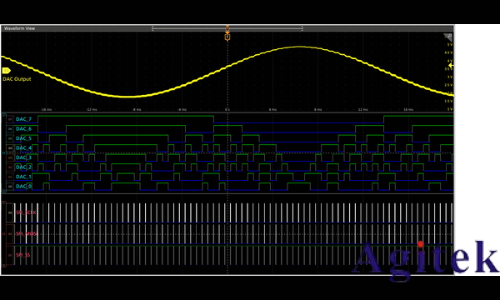

通道 2 把一只 TLP058 邏輯探頭連接到 DAC 的 8 個輸入上。注意綠色和藍色顏色代碼，1 為綠色，0 為藍色。通道 3 的另一只 TLP058 邏輯探頭探測驅動 DAC 的 SPI 總線。白邊表示有更高頻率的信息可以放大，也可以在下一次采集時遷移到更快的掃描度。

FlexChannel 輸入并不只是模擬輸入和數字輸入，還包括頻譜視圖。這種泰克已獲專利的技術可以同時查看所有模擬信號的模擬視圖和頻譜視圖，且在每個域中進行獨立控制。基于示波器的頻域分析第一次像使用頻譜分析儀一樣簡便，同時還能夠把頻域活動與其他時域現象關聯起來。

前所未有的信號查看功能

完美的 15.6 英寸（396 毫米）同類業界超大的顯示器，顯示面積比 10.4 英寸（264 毫米）顯示器的示波器多出 100%。它還是分辨率很高的顯示器，支持全高清分辨率 (1920 x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。

查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。

堆疊顯示模式可以方便地查看所有波形，同時在每個輸入上保持最大 ADC 分辨率，實現最準確的測量。

5 系列 MSO 提供了顛覆式的全新堆疊顯示模式。以往，示波器會把所有波形重疊在相同的刻度內，進而會引發很多矛盾：

為了查看每個波形，您要在垂直方向定標和定位每個波形，使它們不要重疊。每個波形只占用可用 ADC 范圍的一小部分，因此測量準確度會下降。

為保證測量精度，您要在垂直方向定標和定位每個波形，以覆蓋整個顯示屏。波形相互重疊，很難區分各個波形上的信號細節

全新堆疊顯示模式則消除了這種矛盾。在創建和刪除波形時，它自動增加和刪除額外的水平波形“分割”（額外的刻度）。每個分割都會使用整個 ADC 范圍。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，實現了最大的可見性和精度。而且這一切在增加或刪除波形時都是自動完成的！通過拖放顯示畫面底部設置條中的通道和波形標記，可以在堆疊顯示模式中簡便地重新排列各通道的順序。多組通道還可以疊加在一個片段內部，簡化目測對比信號。

大顯示器不僅為信號提供了充足的查看區域，還為示圖、測量結果表、總線解碼表等提供了充足的空間。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。

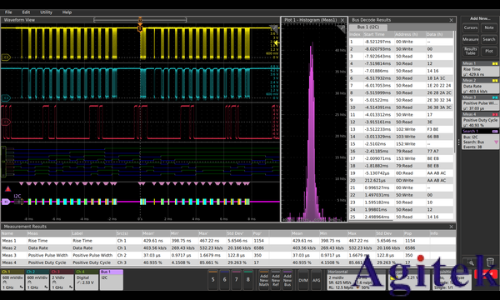

同時查看 3 條模擬通道、8 條數字通道、1 個解碼串行總線波形、解碼串行數據包結果表、4 個測量、1 個測量直方圖、測量結果表和統計數據及搜索串行總線事件！

用戶界面異常簡便易用，讓您把重點放在手邊的任務上

設置條 – 管理關鍵參數和波形

波形和示波器運行參數在設置條中用一系列“標志”顯示，設置條位于顯示屏底部。設置條可以直接進入最常用的波形管理任務。您只需輕輕一觸，就可以：

打開通道

增加數學波形

增加參考波形

增加總線波形

啟用選配的集成任意波形/函數發生器 (AFG)

啟用選配的集成數字電壓表 (DVM)

結果條 – 分析和測量

顯示屏右側的結果條只需輕輕一觸，就可以直接進入最常用的分析工具，如光標、測量、搜索、測量和總線解碼結果表、示圖和備注。

DVM、測量和搜索結果標志顯示在結果條中，而不會影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。

只需雙擊顯示屏上關心的項目，就可以進入配置菜單。在這種情況下，雙擊標志即可打開觸發配置菜單。

全新的觸控交互方式

示波器采用觸摸屏已有多年時間，但觸屏界面的設計體驗總是被置后考慮。5 系列 MSO 15.6" 顯示器包括容性觸摸屏，提供了業界第一個真正為觸控設計的示波器用戶界面。

支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。

左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖

使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小

將項目從屏幕邊緣拖走，以將其刪除

從右滑出，會出現結果條；從上往下滑，會進入顯示屏左上角菜單

平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。

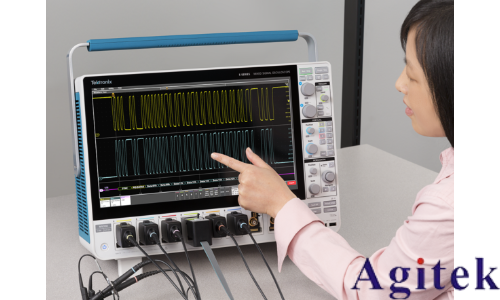

容性觸摸顯示器上的交互方式與手機和平板電腦相同。

變量字體大小

從歷史角度看，示波器用戶界面的設計采用固定的字體大小，以優化波形和讀數的顯示。如果所有用戶均具有相同的查看偏好，則可很好實現，但這不切實際。用戶耗費大量時間盯著屏幕，泰克意識到了這一點。5 系列 MSO 為用戶提供可變字體大小的偏好設置；下至 12 點，上至 20 點。調整字體大小時，用戶界面動態縮放，因此您可以輕松地選擇適用于您的應用的**大小。

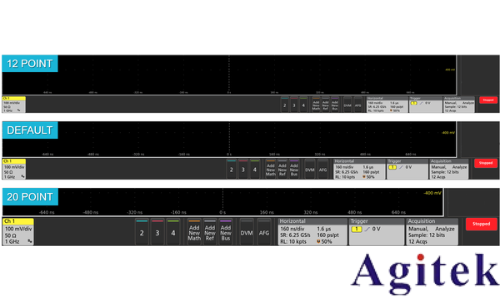

比較顯示用戶界面如何隨著字體大小的變化而縮放。高效直觀的前面板不僅提供了關鍵控制功能，還為大面積 15.6" 高清顯示器留出了空間。

前面板控件更加注重細節設計

傳統上，顯示器和控件一直大約各占示波器正面的一半。5 系列 MSO 顯示器約占儀器正面的 85%。為實現這一點，它采用流線型前面板設計，保留了關鍵控件，實現了簡單直觀操作，而對通過顯示屏上的對象直接進入的功能，則減少了菜單按鈕的數量。

帶顏色編碼的 LED 光圈指明觸發源和垂直標度/位置旋鈕分配情況。大的專用運行/停止/單次按鈕位于右上方顯眼位置，其他功能如強制觸發、觸發斜率、觸發模式、默認設置、自動設置和快速保存功能，則使用專用前面板按鈕進入。

是否采用 Windows，由您自己來定

5 系列混合信號示波器 (MSO) 是第一臺 可以選擇是否包括 Microsoft Windows? 操作系統的示波器。打開儀器底部的接入面板，可以連接固態硬盤(SSD)。在沒有 SSD 時，儀器會作為專用示波器啟動，不能運行或安裝其他程序。

在有 SSD 時，儀器會作為開放的 Windows 10 配置啟動，您可以最小化示波器應用，進入 Windows 桌面，然后可以在示波器上安裝和運行其他應用，或者您也可以連接其他顯示器并擴展桌面。

不管是否運行 Windows，示波器的操作方式都一樣，感觀和用戶界面交互都相同。

需要更高的通道密度？

5 系列 MSO 同樣適用于小型規格產品 - MSO58LP。5 系列 MSO 小型規格產品在 2U 高產品包和 12 位 ADC 中采用 8 個 1GHz 輸入通道以及一個輔助觸發輸入通道，為需要極高通道密度的應用設立了全新的性能標準。

體驗性能差異

由于高達 2 GHz 模擬帶寬、6.25 GS/s 采樣率、標配 62.5 Mpts 記錄長度和 12 位模數轉換器(ADC)，5 系列 MSO 為您捕獲波形提供了所需的性能，同時提供了**的信號保真度和分辨率，可以查看所有波形細節。

數字熒光技術及 FastAcq? 高速波形捕獲

如果想調試設計問題，首先必須知道存在問題。數字熒光技術及 FastAcq 讓您更深入地了解器件的實際運行狀況。其快速波形捕獲速率（>500,000個波形/秒）提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。

FastAcq 的高波形捕獲速率可以發現數字設計中常見的偶發問題。

業界領先的垂直分辨率

5 系列 MSO 擁有杰出的性能，可以為您捕獲所需的信號，同時在您需要捕獲高幅度信號而又要查看更小的信號細節時，最大限度地降低多余噪聲的影響。儀器的核心是 12 位模數轉換器 (ADC)，其垂直分辨率是傳統 8 位 ADC 的 16 倍。

全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。高分辨率模式一直提供最低 12 位的垂直分辨率，一直擴展到 ≤125 MS/s 采樣率下的 16 位垂直分辨率。

噪聲更低的全新前端放大器進一步改善了解析精細信號細節的能力。

12 位 ADC 及全新高分辨率模式實現了業界領先的垂直分辨率。

觸發

發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。5 系列 MSO 提供了一套完整的高級觸發功能，包括：

欠幅 ,邏輯,脈沖寬度,窗口,超時,上升/下降時間

建立與保持時間違例,串行數據包,并行數據,序列,視頻,可視觸發,射頻頻率對時間,射頻幅度對時間

由于記錄長度高達 500 M 點，您可以在一次采集中捕獲許多對應的事件，甚至捕獲數千個串行包。同時也可以提供高分辨率，放大精細的信號細節，記錄可靠的測量數據。

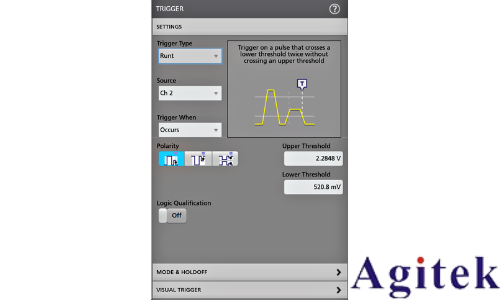

觸發菜單中的各種觸發類型和上下文相關幫助可以更簡便地隔離對應的事件。

可視觸發 – 迅速找到關心的信號

找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。通過定義觸發，隔離所需事件，可以加快調試和分析工作。

可視觸發功能掃描所有波形采集，并與屏幕上區域(幾何形狀)進行比較，擴展了儀器的觸發功能。您可以使用鼠標或觸摸屏創建數量無上限的區域，可以使用各種形狀 (三角形, 矩形, 六邊形或梯形)指定所需的觸發行為。一旦創建了形狀，那么可以以交互方式編輯形狀，創建自定義形狀和理想的觸發條件。一旦定義了多個區域，可以使用布爾邏輯公式，使用屏幕上編輯功能設置復雜的觸發條件。

可視觸發區域隔離關心的事件，只捕獲要查看的事件，從而節省了時間。

通過只觸發最重要的信號事件，可視觸發能夠節約捕獲及手動搜索幾小時的數據采集時間。您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作。可視觸發甚至可以用于多條通道，進一步用來調試和排除復雜的系統故障。

多條通道觸發。可視觸發區域可以與覆蓋多條通道的事件相關，比如在通道 1 上觸發某個突發寬度，在通道 2 上觸發指定的碼型。

準確、實現高速探測

TPP 系列無源電壓探頭具備通用探頭的所有優勢，如動態范圍高、連接選項靈活、機械設計堅固可靠，同時又具有有源探頭的性能。高達 1 GHz 的模擬帶寬可以查看信號中的高頻成分，3.9 pF 超低容性負載則最大限度地降低了對電路的負面影響，能夠允許更長的接地引線。

您可以選配低衰減 (2X) 版本的 TPP 探頭，測量低電壓。與其他低衰減無源探頭不同，TPP0502 具有較高的帶寬 (500 MHz) 和較低的電容性負載 (12.7 pF)。

儀器每條通道標配一只 TPP0500B（350 MHz、500 MHz 型號）或 TPP1000（1 GHz、2 GHz 型號）探頭。

TekVPI 探頭接口

TekVPI? 探頭接口確立了探測易用性的標準。該接口除了提供牢固可靠的連接外，許多 TekVPI 探頭還有狀態指示燈和控件，并在綜合面板中直接提供了探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。5 系列 MSO 為前面板連接器提供了最高 80 W 的功率，足以為連接的所有 TekVPI 探頭供電，而無需額外的探頭電源。

IsoVu? 隔離測量系統

不管是設計逆電器、優化電源、測試通信鏈路、測量電流并聯電阻器、調試 EMI 或 ESD 問題、還是試圖消除測試設置中的接地環路，共模干擾直到現在都是工程師的設計、調試、評估和優化盲區。

泰克顛覆式 IsoVu 技術采用光通信和光纖供電技術，全面隔離電流。在與配備 TekVPI 接口的 5 系列 MSO 結合使用時，它是第一個、也是唯一能夠在存在較高共模電壓時，準確解析高帶寬差分信號的測量系統：

完全電隔離

高達 1 GHz 帶寬

100 MHz 時，共模抑制為 1 百萬比 1 (120 dB)

全帶寬時，共模抑制為 10,000 比 1 (80 dB)

高達 2,500 V 的差分動態范圍

60 kV 共模電壓范圍

泰克 TIVP 系列 IsoVu? 測量系統提供了電流隔離測量解決方案，在存在大的共模電壓時可以準確地解析高達 2,500 Vpk 以上的高帶寬差分信號，在帶寬范圍內提供了同類優秀的共模抑制性能。

使用 IsoVu 測量高側門電路電壓

下圖顯示的是標準差分探頭與光隔離探頭的高側門電路電壓的比較。對于開關時，設備門電路通過門限區域后，門電路上都可以看到高頻振鈴。由于門電路和電源環路間的耦合，預計會出現一些振鈴。然而，在差分探頭情況下，振鈴幅度明顯高于光隔離探頭測量幅度。這可能由于不斷變化的參考電壓引起探頭內共模電流和標準差分探頭的偽影。雖然差分探頭測量的波形似乎通過設備的最大門電路電壓，但光隔離探頭的更準確測量表明該設備符合規格。使用標準差分探頭進行門電路電壓測量的應用設計人員應謹慎行事，因為可能無法區分此處顯示的探測和測量系統偽影與實際違反設備額定值的情況。這種測量偽影可能會導致設計人員增加門電路電阻以減慢開關瞬態并減少振鈴。然而，這會不必要地增加 SiC 設備的損耗。因此，必須擁有能夠準確反映設備實際動態的測量系統，以便適當地設計系統并優化性能。

差分探頭（藍色譜線）與 IsoVu 光學隔離探頭（黃色譜線）

全面分析能力，快速獲得所需信息

基本波形分析

為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈沖寬度，到全面分析功率損耗、檢定系統時鐘、調查噪聲來源。

5 系列 MSO 提供了一套完善的標準分析工具，包括：

基于波形的光標和基于屏幕的光標

36 種自動測量。測量結果包括記錄中的所有實例，能夠從一個發生時點轉到下一個發生時點，直接查看記錄中的最小結果或最大結果

基本波形數學運算

基本 FFT 分析

高級波形數學運算，包括使用濾波器和變量編輯任意公式

頻譜視圖：頻域分析，獨立控制時域和頻域

FastFrame? 分段存儲器可以有效利用示波器的采集內存，在一個記錄中捕獲多個觸發事件，同時消除對應事件之間的長時間空白。您可以單獨查看和測量多個段，或以重疊方式查看和測量多個段。

標準幅度和時間測量通過可視條和標記來注釋波形顯示，以提供相關信息。測量結果表可以讓您全面查看其統計數據，包括當前采集和所有采集的統計數據。

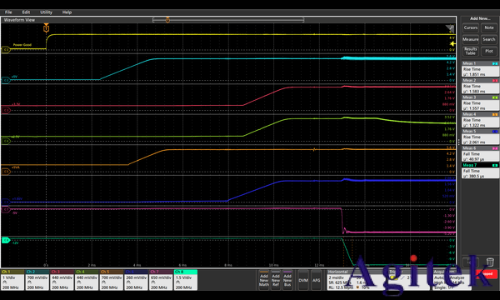

使用使用自動測量檢定電源接通特點。

標注

注：在屏幕上書寫并放置文本框。

箭頭：書寫并放置文本框，然后在屏幕上的特定位置添加箭頭。

矩形：書寫文本，然后在屏幕上勾畫一個由可調大小的框指示的特定區域。

書簽：在與觸發點相關的特定時間創建動態讀數。此讀數包括文本、信號幅度、信號單位以及指示書簽參考點的線和目標。

在團隊中共享數據，稍后重新創建測量或提供客戶報告時，記錄測試結果和方法至關重要。在屏幕上點擊幾下，即可按需創建任意數量的自定義標注； 使您能夠記錄測試結果的特定詳細信息。通過各標注，您可以自定義文本、位置、顏色、字體大小和字體。

易于使用的標注（注釋、箭頭、矩形、書簽），用于詳細說明測試設置和相應結果。

導航和搜索

如果沒有適當的搜索工具，在長波形記錄中找到對應的事件可能會耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。

憑借創新的 Wave Inspector? 控件，5 系列 MSO 提供業內最完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。您也可以在顯示屏上使用直觀的拖放和縮放手勢，調查長記錄中關心的區域。

搜索功能可以自動搜索長采集數據，查找用戶自定義事件。所有事件發生時點都用搜索標記高亮顯示，可以使用前面板上的 Previous ( ← )和 Next ( → ) 按鈕或顯示屏上的搜索標志簡便導航。搜索類型包括邊沿、脈沖寬度、超時、欠幅、窗口、邏輯、建立時間和保持時間、上升/下降時間和并行/串行總線包內容。您可以根據需要，定義多個獨特的搜索條件。

您還可以使用搜索標志上的 Min 和 Max 按鈕，在搜索結果的最小值和最大值之間快速跳轉。

FastAcq 之前發現數字數據流中存在欠幅脈沖，提示需要進一步調查。這個長 20 ms 的采集中，Search 1 發現采集中大約有 37,500 個上升沿。Search 2（同時運行）發現采集中有 6 個欠幅脈沖。

模板和極限測試（可選）

無論您是專注于信號完整性還是設置用于生產的通過/不通過條件，模板測試均是檢定系統中某些信號行為的有效工具。通過在屏幕上繪制模板段快速創建自定義模板。根據特定要求量身定制測試，并設置在注冊模板命中或完整測試通過或失敗時采取的措施。

極限測試是一種監控信號長期行為的有見地方法，可幫助您檢定新設計或在生產線測試期間確認硬件性能。極限測試使用用戶定義的垂直容限和水平容限，將實時信號與相同信號的理想或黃金版本進行比較。

通過

定義測試持續時間（以波形數量為單位）

設置判定測試失敗必須滿足的違例門限

計數違例/失敗和報告統計信息

設置違反、測試失敗和測試完成的操作，即可按照您的特定要求輕松定制模板或極限測試。

自定義多段模板捕獲波形中存在的信號毛刺和欠幅脈沖。

用戶定義的過濾（選配）

從廣義上講，任何處理信號的系統均可視為濾波器。例如，示波器通道用作低通濾波器，其中，其 3 dB 下降點稱為帶寬。在任意形狀的波形情況下，可設計一個濾波器，在一些基本規則、假設和限制的上下文中將其轉換為定義形狀。

與模擬濾波器相比，數字濾波器具有一些顯著的優勢。例如，模擬濾波器電路元件的容限值足夠高，以至于難以甚至不可能實現高階濾波器。高階濾波器很容易實現為數字濾波器。數字濾波器可以實現為無限脈沖響應 (IIR) 或有限脈沖響應 (FIR)。IIR 或 FIR 濾波器的選擇基于設計要求和應用。

5 系列 MSO能夠通過 MATH 任意函數將指定濾波器應用于數學波形。選項 5-UDFLT 將此功能提升至一個更深層次，提供比 MATH 任意基礎函數更多的功能，增加了支持標準濾波器的靈活性，并可用于以應用為中心的濾波器設計。

濾波器可以通過數學對話框創建。編輯濾波器后，可以輕松地應用、保存和調用濾波器以供日后使用或修改。

5 系列 MSO支持的濾波器響應類型包括：

Butterworth

Chebyshev I

Chebyshev II

Elliptical

高斯

Bessel-Thomson

濾波器響應控制可用于除全通、希爾伯特或微分器外的所有濾波器類型。

濾波器創建對話框，顯示濾波器類型、濾波器響應、截止頻率、濾波器階數的選擇，以及幅度/相位、脈沖響應和階躍響應的圖形表示

一旦完成任何編輯，即可保存、調用和應用濾波器設計。

協議解碼和分析（選配）

在調試過程中，最好能觀察一條或多條串行總線上的流量，跟蹤系統中的活動流程。手動解碼一個串行包可能就需要幾分鐘的時間，更何況長采集中會有數千個數據包。

如果您知道在經過串行總線發送特定命令時會發生試圖捕獲的對應的事件，并且能夠觸發該事件，不是更好嗎？遺憾的是，這并是僅僅指定邊沿或脈沖寬度觸發那么簡單。

觸發 USB 全速串行總線。總線波形提供了時間相關的解碼后的包內容，包括開頭、同步、PID、地址、端點、CRC、數據值和結尾，總線解碼表則顯示了整個采集的所有包內容。

5 系列 MSO 提供一套功能強大的工具，可以測量嵌入式設計中最常用的串行總線，包括 I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 1.0 (1.5 Mbps)、USB 1.1 (12 Mbps)、USB 2.0 (480 Mbps)、eUSB2.0、以太網 10/100、EtherCAT、音頻 (I2S/LJ/RJ/TDM)、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC。

協議搜索功能使您可以搜索串行包的長采集數據，找到包含您指定的特定內容的包。事件發生的每個位置都用搜索標記突出顯示。只需按前面板上或結果條中 Search 標記里的 Previous ( ← ) 和 Next ( → )按鈕，就可以在各個標記之間快速移動。

所述串行總線工具也可以用于并行總線。儀器標配并行總線支持。并行總線最寬可以達到 64 位，可以包括模擬通道與數字通道組合。

串行協議觸發可以觸發特定包內容，包括包頭、特定地址、特定數據內容、唯一的標識符、誤碼。

總線波形提供了構成總線的各個信號更高級的綜合視圖（時鐘、數據、碼片啟用等），可以簡便地識別數據包在哪兒開始和結束，識別子包成分，如地址、數據、標識符、CRC 等。

總線波形在時間上與顯示的所有其他信號一致，可以方便地測量被測系統各部分的時間關系。

總線解碼表以表格方式顯示采集中所有解碼的包，就像您在軟件列表中看到的一樣。數據包帶有時間標記，針對每個組成（地址、數據等）按欄順序列出。

NFC 解碼和分析（選配）

由于在跟蹤協議級別結果時無法達到參數信號級別，通常難以評估 NFC 設計的性能裕度。這意味著勉強通過的結果可能會導致測試流程后期出現故障，尤其是當設計容易受到設計折衷或附近電子設備引起的干擾和信號完整性問題（需要在協議分析儀、RF 信號分析儀等多個儀器之間進行耗時的調試）的影響時。

5 系列 MSO 上的 NFC 協議解碼和搜索選項讓用戶可以查看 NFC 鏈路的事務，并通過標準分析中的每個信號處理步驟（從協議級別到基本信號級別）來跟蹤結果，從而深入了解 NFC 芯片、標簽、讀取器或移動設備的確切性能。

NFC 事務可能很長。該軟件選項以獨特方式使用來自頻譜視圖硬件 DDC 的數據，這允許壓縮采樣率，從而節省傳輸時間和內存，并允許捕獲和分析 100 毫秒甚至數秒的信號數據。

此外，由于 I/O 信號并非總是可以從被測設備探測和觸發，考慮到 NFC 較小的調制指數，觸發 RF 包絡本身也是一項挑戰。有了頻譜視圖，您可以使用 RF 與時間光跡和觸發器來觸發 13.56 MHz 包絡（此功能在儀器中也是獨一無二的）。

此功能簡化了前期設計驗證，并且在萬一發生故障的情況下，還在單個儀器中提供了強大的調試工具。

NFC 軟件選項允許您解碼和搜索數字 NFC 位流，以便在單個儀器中執行 NFC 模擬/RF 和數字預一致性、調試以及故障排除。

一致性測試（選配）

嵌入式設計人員的一個重點領域是測試各種嵌入式系統和接口技術是否一致。這可以保證器件在 plugfests 中通過徽標認證，在與其他滿足標準的器件一起運行時成功進行互操作。

高速串行標準的一致性測試規范都是由各自協會或主管機構開發的，比如 USB、以太網、內存、顯示器和 MIPI。通過與這些協會密切合作，泰克開發了基于示波器的一致性測試應用，不僅重點提供測試合格/不合格結果，還可以更深入地了解測試失敗原因，其提供了各種相關測量工具，如抖動和定時分析，以調試測試失敗的設計。

這些自動化一致性測試應用基于一個框架，提供了：

根據規范全面覆蓋測試項目。

測試時間快，基于量身定制的設置優化采集和測試順序。

在以前采集的信號基礎上進行分析，在所有采集完成后可以從設置中斷開被測器件 (DUT)。這可以分析不同示波器上采集的波形，或在遠程實驗室中捕獲的波形，建立高度協作的測試環境。

在采集過程中驗證信號，確保捕獲適當的信號。

其他參數測量，用來調試設計。

自定義眼圖模板測試，了解設計裕量。

以多種格式提供詳細報告，包括設置信息、結果、裕量、波形截屏和示圖。

TekExpress USB 2.0 自動化一致性測試配置菜單。

頻譜視圖

在頻域中查看一個或多個信號，通常可以更簡便地調試問題。幾十年來，示波器一直標配基于數學的 FFT，以滿足這一需求。但是，FFT 非常難用，主要原因有二。

第一，在執行頻域分析時，您可能認為中心頻率、頻寬和解析帶寬 (RBW) 等控制功能和頻譜分析儀上一樣。但在使用 FFT 時，您要面對傳統示波器控制功能，如采樣率、記錄長度和時間/格，您不得完成全部的思維轉換，才能嘗試得到頻域中要找的視圖。

第二，驅動 FFT 的是提供模擬時域視圖的相同的采集系統。在為模擬視圖優化采集設置時，您的頻域視圖不是自己想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFT 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。

頻譜視圖改變了這一切。泰克已獲專利的技術既為時域提供了一個抽取濾波器，又在每個 FlexChannel 后面為頻域提供了一個數字下變頻器 (DDC)。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，并聲稱使用起來非常簡便，但都會有上面的局限。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。

傳統上，執行 RF 測量時，例如 RF 通道功率 (CHP)、鄰道功率比 (ACPR) 和占用帶寬 (OBW)，需要專用的頻譜或信號分析儀或者頻譜分析儀軟件。這種額外的硬件或軟件會增加復雜性和成本。每個通道上標配了頻譜視圖和集成的 RF 測量，可以節省用戶時間、工作臺空間和成本，并可直接在示波器上驗證 RF 發射器 CHP、ACPR 和 OBW。

此外，與傳統 FFT 相比，DDC 顯著降低了解析信號所需的采樣率，因為它取決于頻寬，而不是中心頻率。這樣可以減少文件大小、提高頻率分辨率和加快頻譜更新速率，從而提供響應更迅速、更準確的解決方案，能夠捕獲 10 秒的頻譜數據。

直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。每個 FlexChannel 模擬輸入有一個頻譜視圖，可以實現多通道混合域分析。頻譜時間會設置計算 FFT 的時間范圍的閾值。它在時域視圖中用小的格線矩形表示，可以放在相應的位置，與時域波形實現時間相關。特別適合進行混合域分析。最多 11 種自動峰值標記提供了每個峰值的頻率值和幅度值。參考標記一直是顯示的最高峰值，用紅色表示。

查看射頻信號變化（可選）

射頻時域光跡可以簡便地了解隨時間變化的射頻信號中正在發生的情況。從頻譜視圖的基礎 I 和 Q 數據得出三個射頻時域光跡：

幅度 - 頻譜的瞬時幅度隨時間變化。

頻率 - 頻譜的瞬時頻率相對于中心頻率隨時間變化。

相位 - 頻譜的瞬時相位相對于中心頻率隨時間變化。

可以獨立打開和關閉每條譜線，可以同時顯示這三條譜線。

數據存儲為同相和正交 (I&Q) 樣本，并且時域數據和 (I&Q) 數據之間保持精確同步。

當“射頻對時間光跡”激活時，可捕獲 IQ 數據且導出到文件，用于在第三方應用程序中進行進一步分析。

在 x 軸為頻率、y 軸為時間，且功率電平由顏色變化指示時，頻譜圖顯示（包括選項 RFVT）增強了對信號幅度和頻率內容隨時間變化的洞察力，使您能夠看到光譜活動在何時何處發生變化。這使得它非常適合顯示頻譜數據的趨勢，例如在診斷復雜雜散、跳頻、多通道和動態信號時。

頻譜圖的優點包括：

能夠立即查看給定頻寬和采集中的所有頻譜活動，無需指定 FFT 重疊或頻譜時間

使用與時間相關的光標和最多三個重疊的頻譜譜線快速比較不同時刻的頻譜

縮小和放大關注的頻譜活動，并自動優化顯示分辨率和 FFT 重疊

根據需要調整中心頻率、頻寬、RBW 和幅度顏色標度，以查看所有關注的信號

通過激活每個可用示波器通道上的頻譜圖并獨立設置中心頻率和幅度標度，可同時查看多通道或非連續頻譜中的趨勢

下譜線為來自輸入信號的頻率對時間光跡。注意頻譜時間位于從最低頻率到中間頻率的跳變過程中，因此能量分布到大量的頻率中。通過頻率對時間光跡，可以簡便地看到不同的跳頻，簡化了檢定被測器件在不同頻率之間如何切換的過程。

觸發射頻信號變化（可選）

無論您是需要查找電磁干擾源還是要了解 VCO 的行為，射頻對時間的硬件觸發器均可輕松隔離、捕獲和了解射頻信號行為。在邊沿、脈沖寬度和射頻幅度對時間以及射頻頻率對時間的超時行為時觸發。

使用 SignalVu-PC 進行全面的矢量信號分析（可選）

如果分析需求超出基本頻譜、幅度、頻率和相位對時間，則可使用 SignalVu-PC 矢量信號分析應用。這樣即可進行深入的瞬態射頻信號分析、詳細的射頻脈沖檢定以及全面的模擬和數字射頻調制分析。

要在 5 系列 MSO 示波器上啟用 SignalVu-PC 應用程序，需三個選項。

要在儀器上運行應用程序，需在示波器中安裝 Windows SSD (5-WIN)。

需在示波器中安裝頻譜視圖射頻對時間光跡選項 (5-SV-RFVT)，以便能夠傳輸 I/Q 數據。

需在 SignalVu-PC 上安裝 Connect (CONxx-SVPC) 許可證，以啟用該應用程序的基本功能，其中包括超過 16 種的射頻測量和顯示。

各通道后的射頻數字下變頻器和集成測量引擎可在一臺儀器中滿足您復雜的混合信號和混合域分析需求。

在 5 系列 MSO 上運行的 SignalVu-PC 脈沖分析

高級脈沖分析（選配）

5 系列 MSO 上的每條通道 DDC 能夠在所有通道上獨立分析射頻信號，包括配置單獨的定時、觸發和測量。當使用 SignalVu-PC VSA 軟件時，此功能還能同時評估時域、頻域和調制域。

高級脈沖分析選項 (SVPNL-SVPC) 允許您使用獨立或協調的控制和測量，在共同時基上跨測量通道分析多個雷達信號。

SignalVu-PC 中的高級脈沖分析應用程序提供多達 31 個自動脈沖參數測量、統計數據和顯示，可同時分析多達 8 個信號源，因此簡化了工作流程并提高了效率。

抖動分析

5 系列 MSO 無縫集成 DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以在一個單次實時采集中，在相鄰時鐘和數據周期上獲得測量數據。它可以測量關鍵的抖動和時序分析參數，如時間間隔誤差和相位噪聲，幫助檢定可能的系統時序問題。

分析工具如時間趨勢圖和直方圖，可以迅速顯示測量結果怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。

選項 5-DJA 增加了額外的抖動分析功能，可以更好地表征器件的性能。31 種新增測量功能提供了完善的抖動和眼圖分析和抖動分離算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題，以及相關的問題來源。選項 5-DJA 還提供眼圖模板測試，自動實現通過/不通過測試。

獨有的“抖動摘要”可以在幾秒種內全面查看器件性能。

功率分析（選配）

5 系列 MSO 還把選配的功率分析軟件包集成到示波器的自動測量系統中，可以迅速地、可重復地分析功率質量、輸入電容、涌入電流、諧波、開關損耗、安全作業區 (SOA)、調制、紋波、磁性測量、效率、幅度和定時測量、(dv/dt 和 di/dt)、控制環路響應（博德圖）和電源抑制比 (PSRR)。

測量自動化支持一鍵觸摸優化測量質量和可重復性，而無需外部 PC 或復雜的軟件設置。

電源分析測量可顯示多樣化波形和繪圖。

數字電源管理（選配）

數字電源管理和分析 (DPM) 軟件選項可以在 5 系列 MSO 示波器上提供自動電源軌測量以進行電源完整性分析。該解決方案使得能夠使用電源軌探頭同時分析多個電源軌，并使用無源探頭對測量進行定序。該解決方案在設計時充分考慮了用戶的工作流程，以幫助設計工程師滿足他們在上市時間方面的需求。此外，它還會生成自動報告，其中包括測量、測試結果和繪圖。

主要測量包括紋波、紋波上的紋波、電源定序、抖動分析、瞬態分析、電源完整性和信號完整性分析。

電源引發的抖動 (PSIJ) 測量作為一種工具，為信號完整性工程師提供深入見解和信心，使其能夠對硬件更改所造成的影響建模，并在實際進行更改之前測試其有效性。該測量提供基本結果，例如眼圖高度、眼圖寬度、PJ 以及濾波前后的 TIE。

逆變器電機驅動器分析（可選）

左側是相量圖，顯示的是所有三相電源的電流和電壓測量的相位和幅度。在右側的結果標記中，顯示的是電能質量、電能諧波和相量圖的自動測量結果。

在使用三相電源的系統的設計和驗證過程中，可能難以將控制系統和電力電子設備與整個系統的性能關聯起來。IMDA 可用于 5 系列 MSO（MSO56 和 MSO58）的六通道和八通道版本，以分析數字控制和電力電子子系統。

這將為您提供更深入的見解，使您能夠調試以下產品的設計、效率和可靠性：

用于 DC-AC 拓撲的三相電源逆變器、轉換器、電源和汽車三相設計

電機（無刷交流、無刷直流、感應、永磁、通用、步進、轉子）

驅動器（交流、直流、變頻、伺服）

使用選項 5-IMDA-DQ0 可獲得將三相交流時域波形轉換為直流信號的能力，這些信號以圖形方式表示為相量圖上的旋轉坐標。

寬禁帶雙脈沖測試（選配）

寬禁帶雙脈沖測試應用程序提供精確的寬禁帶測量，簡化了器件和系統的驗證過程。它能夠測試 SiC 或 GaN 器件以及 Si MOSFET 和 IGBT。該應用程序與所有 Tektronix VPI 探頭兼容，當與 Tektronix IsoVu? 探頭配合使用時，它有助于在電路級別上發現 SiC 或 GaN 器件的所有隱藏偽影。該應用程序根據 JEDEC 和 IEC 標準提供自動測量。它提供多項獨特的功能，例如帶注釋的按周期分析、靈活的自定義參考電平設置、可配置的積分點以及可根據 DUT 設計設定的功率預設。

執行以下測量：

低側開關參數和高側二極管反向恢復測量

低側和高側開關參數

此圖顯示二極管反向恢復測量以及在高側捕獲的反向恢復電流和電壓。

專為滿足您的需求而設計

連接

5 系列 MSO 包含大量的端口，可以用來把儀器連接到網絡上、直接連接到 PC 上或連接到其他測試設備上。

前面板上有兩個 USB 2.0 端口和一個 USB 3.0 主機端口，后面板上另有四個 USB 主機端口（兩個 2.0，兩個 3.0）可以簡便地把屏幕截圖、儀器設置和波形數據傳送到 USB 大容量存儲設備上。還可以把 USB 鼠標和鍵盤連接到 USB 主控端口，來控制儀器和輸入數據。

后面板 USB 設備端口用來通過 PC 遠程控制示波器。

儀器后面的標準 10/100/1000BASE-T 以太網端口可以簡便地連接網絡，并具有 LXI Core 2011 兼容能力。

DVI-D、顯示器端口和 VGA 端口可以在。

所需的 I/O 將 5 系列 MSO 連接到設計環境中的其余地方。

快速平穩地升級自動化測試設備 (ATE) 系統

任何與自動化測試系統密切合作的人員都知道，遷移至新模型或平臺可能很痛苦。為新產品修改現有代碼庫可能非常昂貴和復雜。現有一個解決方案。

所有 5 系列 MSO 均包含一個編程接口 (PI) 轉換器。啟用后，PI 轉換器充當測試應用程序和示波器之間的中間層。它識別來自流行的 DPO/MSO5000B 和 DPO7000C 平臺的舊命令子集，并將其即時轉換為 5 系列 MSO 支持的命令。轉換器界面設計為人類可讀且易于擴展，這意味著您可以自定義其行為以最大限度地減少過渡到新示波器時所需的工作量。

通過遠程操作改進協作水平

想與世界另一側的設計團隊協作？

標配的 e*Scope? 功能可以通過網絡連接快速控制運行嵌入式操作系統的示波器。這可以通過標準 Web 瀏覽器從任何 PC 或設備查看。

只需輸入示波器的 IP 地址或者網絡名稱，即會向瀏覽器提供一個網頁。可以使用內置觸摸屏遠程控制示波器，就像在手邊一樣。或者，對于采用 Microsoft Windows 10 操作系統的示波器，您可以使用 Windows Remote Desktop? 直接連接到儀器并對其進行遠程控制。

通過標配行業標準 TekVISA? 協議接口，您可以使用和增強 Windows 數據分析和文檔管理應用。儀器配有 IVI-COM 儀器驅動程序，可以使用外部 PC 的 LAN 或 USBTMC 連接，輕松與示波器通信。

e*Scope 可以使用常用網絡瀏覽器，簡便地實現遠程查看和控制功能。

基于 PC 的分析和與示波器的遠程連接

在 PC 上獲取屢獲殊榮的示波器所帶來的分析能力。隨時隨地分析波形。基本許可證允許查看和分析波形，執行多種類型的測量并解碼最常見的串行總線 - 全部在遠程訪問示波器的同時進行。高級許可證選項則增加了諸如多示波器分析、更多串行總線解碼選項、抖動分析和功率測量等功能。

TekScope PC 分析軟件在 Windows 計算機上運行，可提供與 4、5 和6 系列 MSO 相同的屢獲殊榮的用戶體驗。

TekScope PC 分析軟件的主要功能包括：

遠程連接儀器，利用高速 TekHSI 數據傳輸實現低延遲波形更新。

與您的同事遠程共享數據，這樣他們可以像坐在示波器前一樣進行分析和測量

實時同步來自多個示波器的波形

即使您的示波器未配備 TekScope PC 分析軟件，也能執行高級分析

從泰克和其他供應商制造的設備中調出泰克示波器會話和波形。

支持的波形文件格式包括 .wfm、.isf、.csv、.h5、.tr0、.trc 和 .bin

TekDrive 協作測試和測量工作區

使用 TekDrive，您可以從任何連接設備上傳、存儲、組織、搜索、下載和共享任何文件類型。TekDrive 原生集成到儀器，用于無縫共享和調用文件 - 無需 USB 記憶棒。直接在支持流暢交互式波形查看器的瀏覽器中分析和探索 .wfm、.isf、.tss 和 .csv 等標準文件。TekDrive 專為集成、自動化和安全而構建。

TekDrive 協作工作區 - 直接從您的儀器保存文件并跨團隊共享

任意波形/函數發生器 (AFG)

儀器可以選配集成任意波形/函數發生器，特別適合模擬設計中的傳感器信號，或在信號中增加噪聲執行裕量測試。集成函數發生器提供了高達 MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正矢曲線和心電圖。AFG 可以從內部文件位置或 USB 海量存儲設備中加載最長 128 k 點的波形記錄。

AFG 特性兼容泰克 ArbExpress 基于 PC 的波形創建和編輯軟件，可以快捷方便地生成復雜的波形。
