您可能希望記錄所做的工作以備將來參考。不必將屏幕圖像和波形數據存儲到 USB 閃存驅動器，然后再生成報告，而是直接將圖像和波形數據的副本發送到遠程 PC 進行分析。也可通過計算機控制遠程位置的示波器。

將示波器與計算機連接的方法有兩種，即通過 VISA（Virtual Instrument Software Architecture， 虛擬儀器軟件架構）驅動程序和 e*Scope Web 工具。使用 VISA 通過軟件應用程序使計算機與示波器 進行通信。使用 e*Scope 通過 Web 瀏覽器與示波器進行通信。

使用 VISA

VISA 允許 MS-Windows 計算機從示波器采集數據，供 PC 上運行的分析軟件包使用，例如 Microsoft Excel、 National Instruments LabVIEW 或自己創建的程序。可以使用常見的通信連接（例如 USB 或 以太網）將計算機連接到示波器。

要在示波器和計算機之間設置 VISA 通信，請執行以下操作：

在計算機上載入 VISA 驅動程序。

驅動程序位于示波器附帶的合適光盤上，或從 Tektronix software finder（軟件查找）網頁 (www.tektronix.com) 下載。

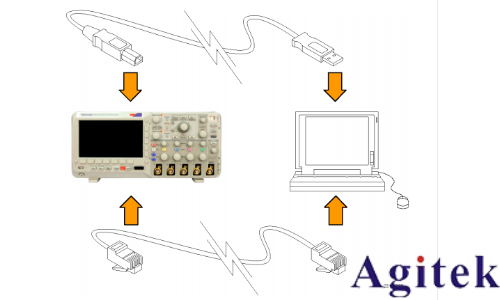

2. 使用合適的 USB 或以太網電纜將示波器連接到計算機。

說明： 需要 DPO2CONN 模塊進行以太網連接。

要在示波器和 GPIB 系統之間進行通信，請使用 USB 電纜將示波器連接到 TEK-USB-488GPIB-to-USB 適配器。然后使用 GPIB 電纜將該適配器連接到 GPIB 系統。關閉后再打開示波器的電源。

3. 按下 Utility。

4. 按“輔助功能頁面”。

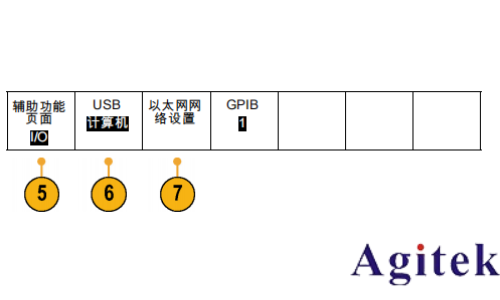

5. 旋轉通用旋鈕 a 選擇 I/O。

6. 如果在示波器與計算機之間連接 USB 電纜，則示波器自動進行 USB 設置。

在下方 bezel 菜單上檢查 USB 確保已經啟用。如果未啟用，按側面bezel 菜單中的 USB 并進行正確選擇。

7. 要使用以太網，請按“以太網網絡設置”。

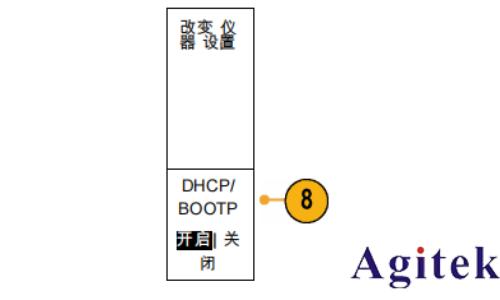

8. 如果使用的是 DHCP 以太網絡并使用直連電纜，請在側面 bezel 菜單中將 DHCP 設置為“開啟”。如果使用的是交叉電纜，則將該選項設置為“關閉”，然后設置一個硬編碼 TCPIP 地址。

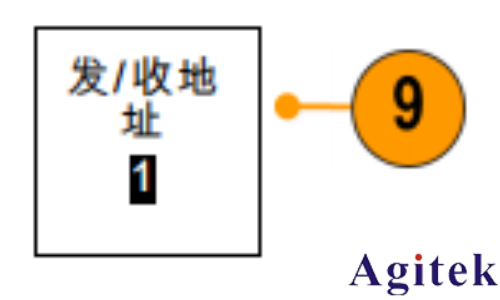

9. 如果使用的是 GPIB，則按 GPIB。使用通用旋鈕 a 在側面 bezel 菜單中輸入 GPIB 地址。

這將設置連接的 TEK-USB-488 適配器的 GPIB 地址。

10.在計算機上運行應用程序軟件。

快速提示

示波器附帶的光盤內提供多種基于 Windows 的軟件工具，其設計用于確保示波器與計算機之間的有效連接。提供有工具欄用于增強與 Microsoft Excel 和 Word 的連接。另有一個名為 OpenChoiceDesktop 的獨立采集程序。

USB 主機端口

使用前面板 USB 2.0 主機端口連接 USB 閃存驅動器和鍵盤。

USB 設備端口

使用后面板 USB 2.0 設備端口連接 PC 或 PictBridge 打印機。

使用 e*Scope

e*Scope 允許從工作站、 PC 或筆記本電腦上的瀏覽器訪問通過 Internet 連接的 MSO2000B 或

DPO2000B 系列示波器。 無論身在何處，您的示波器就像您身邊的瀏覽器一樣。

要設置示波器與運行于遠程計算機上的 Web 瀏覽器之間的 e*Scope 通信，請執行以下操作：

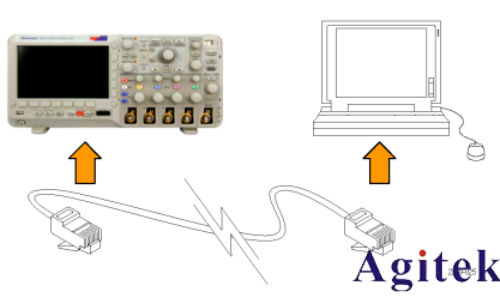

1. 使用相應的以太網電纜將示波器連接到計算機網絡。

說明： 需要 DPO2CONN 模塊進行以太網連接。

如果直接連接到計算機，則需要使用交叉以太網電纜。如果連接到網絡或集線器，則需要使用直連以太網電纜。

2. 按下 Utility。

3. 按“輔助功能頁面”。

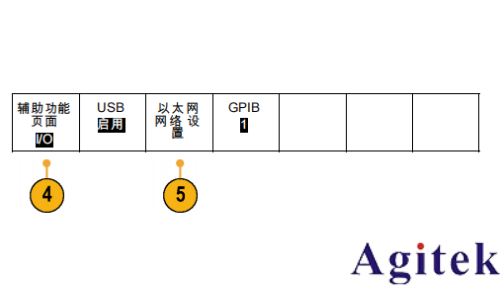

4. 旋轉通用旋鈕 a 選擇“I/O”。

5. 按“以太網網絡設置”。

6. 在 DHCP 以太網網絡上如果使用動態尋址，請在側面 bezel 菜單中將DHCP 設置為“開”。如果使用靜態尋址，請將該選項設置為“關”。

7. 按“改變儀器設置”。如果使用DHCP，請記錄以太網地址和儀器名稱。如果使用靜態地址，請輸入要使用的以太網地址。

說明： 根據示波器所連網絡的類型和速度，按下 DHCP/BOOTP 按鈕后可能不會看到 DHCP/BOOTP 字段立即更新。可能需要幾秒鐘才能更新。

8. 啟動遠程計算機上的瀏覽器。在瀏覽器地址行中，輸入 IP 地址，或者，如果示波器中的 DHCP 設

置為“開”，則只需輸入設備名稱即可。

在 Web 瀏覽器上，現在應看到 e*Scope 屏幕顯示出示波器的顯示器。如果 e*Scope 屏幕未出現，

請重新運行該過程。如果仍未出現，請聯系安泰測試。
