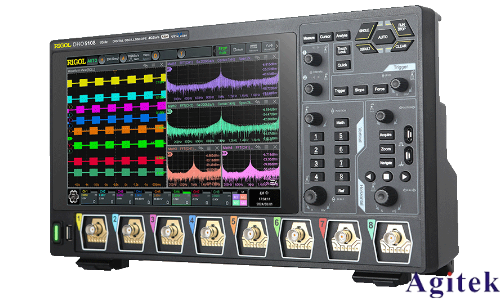

一、DHO5054右下角方波信號的作用

普源示波器DHO5054的右下角通常有一個1kHz/3V（或類似規格）的方波信號輸出端口，這個信號主要用于：

1. 探頭補償校準：確保探頭衰減比正確，避免測量誤差。

2. 示波器自檢：驗證示波器基本功能是否正常。

3. 新手練習：方便用戶熟悉示波器的基本操作，如觸發、時基和垂直靈敏度調節。

 二、如何連接并觀察方波信號

1. 連接探頭

1. 選擇探頭：使用示波器標配的10:1無源探頭（通常為200MHz或更高帶寬）。

2. 連接探頭：

 將探頭的BNC接口插入CH1或CH2通道。

 探頭的接地夾連接到示波器的“地”端（通常靠近方波輸出口）。

 探頭尖端接觸方波信號輸出端（右下角標有“Probe Comp”或“CAL”的金屬端子）。

2. 示波器設置

1. 開啟通道：

 按下對應通道（如CH1）的按鈕，確保通道處于開啟狀態（屏幕顯示該通道波形）。

2. 設置垂直靈敏度：

 旋轉“VOLTS/DIV”旋鈕，調整至1V/div（假設方波幅度為3V，波形應占約3格）。

3. 設置時基（水平）：

 旋轉“SEC/DIV”旋鈕，調整至500μs/div（1kHz方波的周期為1ms，應顯示2個完整周期）。

4. 觸發設置：

 按“TRIGGER”鍵，選擇“邊沿觸發”（Edge）。

 觸發源選擇當前通道（如CH1）。

 調整觸發電平（Level）至波形中間位置（約1.5V）。

3. 觀察波形

正常情況下，應看到一個穩定的方波信號，頻率1kHz，幅度約3V（具體以示波器標注為準）。

如果波形出現過沖、畸變或圓角，可能是探頭補償不正確，需調整探頭上的補償電容。

 三、方波信號的測量與分析

1. 自動測量

按“Measure”鍵，選擇：

頻率（Frequency）：應接近1kHz。

峰峰值（Vpp）：應接近3V（或示波器標稱值）。

上升時間（Rise Time）：正常應在納秒級（如<10ns）。

2. 手動測量

幅度測量：

使用垂直光標（按“Cursor”鍵），測量波形的最高點和最低點，計算Vpp。

周期測量：

使用水平光標，測量一個完整方波的周期（T=1/f）。

3. 探頭補償調整

如果方波波形出現畸變（如過沖或圓角），需調整探頭補償：

1. 找到探頭上的可調螺絲或補償孔（通常標有“Comp”）。

2. 用小螺絲刀緩慢旋轉，觀察波形變化，直到方波上下沿平直，無過沖或圓角。

 四、常見問題及解決方法

1. 無信號顯示

可能原因：

探頭未正確連接。

通道未開啟。

觸發模式錯誤（如設為“Single”而非“Auto”）。

解決方法：

檢查探頭接觸是否良好。

確保通道已開啟（CH1/CH2按鈕亮起）。

調整觸發模式為“Auto”。

2. 波形不穩定（抖動）

可能原因：

觸發電平設置不當。

接地不良（探頭地線未接好）。

解決方法：

調整觸發電平至波形中間。

確保接地夾可靠連接。

3. 波形畸變

可能原因：

探頭補償未調好。

探頭帶寬不足（如使用低帶寬探頭測高頻信號）。

解決方法：

重新調整探頭補償。

更換更高帶寬的探頭（如500MHz探頭）。

 五、總結

普源示波器DHO5054右下角的方波信號是一個非常重要的功能，主要用于：

1. 探頭校準，確保測量精度。

2. 示波器自檢，驗證設備是否正常工作。

3. 新手練習，幫助用戶快速掌握示波器的基本操作。

通過本教程，您應該已經學會了如何正確連接探頭、設置示波器、觀察方波信號，并進行基本測量。如果遇到問題，可按照“常見問題”部分排查，或查閱示波器用戶手冊進一步優化設置。熟練掌握這一功能，將為后續更復雜的電子測量打下堅實基礎。
