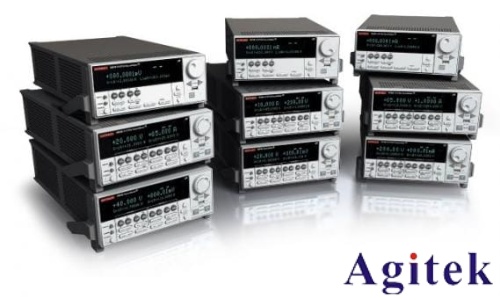

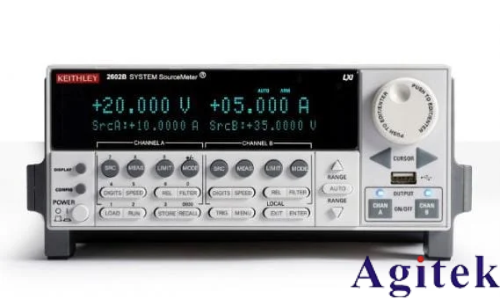

吉時利源表2636B作為一款高性能的源測量單元（SMU），憑借其低噪聲、高精度和多功能特性，在電子測試領域廣泛應用于精密電阻測量。本文將從測量原理、操作步驟、注意事項及優化技巧等方面，系統介紹如何利用該儀器實現高精度電阻測量。

一、測量原理與連接方法

1. 兩線法

適用于低精度電阻（如5%公差）的快速測量。

將源表正負極直接連接至待測電阻兩端，通過內置電流源施加激勵，測量響應電壓并計算電阻值（R=V/I）。

優點：操作簡單，適用于高阻值電阻（>1kΩ）。

缺點：引線電阻和接觸電阻會引入誤差，不適合高精度測量。

2. 四線開爾文法

消除引線電阻影響的核心技術，適用于高精度測量（<0.01%誤差）。

使用四根獨立導線連接：兩根電流線（激勵）和兩根電壓線（測量）。

源表通過電流線施加恒定電流，電壓線直接采集電阻兩端的電勢差，避免引線壓降干擾。

適用場景：薄膜電阻、精密金屬箔電阻等低阻值（<1Ω）或高精度電阻的測量。

3. 四探針法

專用于測量材料電阻率（如半導體、薄膜材料），間接計算電阻值。

將四根探針按直線排列壓接觸樣品表面，外側探針通電流，內側探針測電壓。

通過幾何修正公式（如范德堡法）消除樣品尺寸和探針間距的影響，適用于薄層材料測試。

二、操作步驟與參數設置

1. 準備工作

確認源表電源充足，開機預熱至少15分鐘以確保穩定性。

根據待測電阻范圍選擇量程：低阻值（<1Ω）選用小電流（如1mA），高阻值（>10kΩ）選用高電壓（如10V）。

使用屏蔽電纜和鍍金探針減少寄生電容和接觸電阻。

2. 測量配置

選擇“四線開爾文”模式（若儀器支持），或手動配置兩線/四線連接。

設置測量分辨率：優先選擇7位半精度（如0.003%讀數精度）。

開啟“自動量程”功能，避免手動設置導致的過載風險。

3. 數據采集與處理

施加穩定電流后，等待示值穩定（通常幾秒至分鐘級）。

多次測量取平均值，或使用源表的“數據記錄”功能進行長時間監測。

若存在溫度漂移，需記錄環境溫度并修正電阻值（如使用TCR系數補償）。

三、關鍵注意事項

1. 環境控制

避免溫度劇烈變化（<±0.5℃/小時），必要時使用恒溫箱或隔熱措施。

高濕度環境可能導致絕緣下降，建議使用干燥氮氣吹掃測試區域。

2. 接觸優化

定期清潔探針和待測電阻引腳，防止氧化層引入額外電阻。

對低阻值電阻，可采用彈簧探針或焊接方式消除接觸不穩定。

3. 誤差校準

使用已知標準電阻（如0.01%精度）進行系統校準。

定期檢查源表的零漂和增益誤差，必要時聯系廠家校準。

四、應用案例與優化技巧

1. 半導體器件測試

結合“脈沖測量”模式（如10μs脈沖寬度），降低自熱效應對低阻測量的影響。

使用“源-阱”四象限模式，測試雙向電阻特性（如MOSFET溝道電阻）。

2. 材料電阻率測量

采用四探針法時，確保探針間距一致（如1mm標準間距）。

通過厚度測量結合電阻值，計算材料方塊電阻（R□=R×厚度/探針系數）。

吉時利源表2636B通過靈活的連接模式和精密參數控制，可實現從mΩ級到GΩ級的寬范圍電阻測量。通過選擇合適的測量方法、優化環境條件和嚴格執行校準流程，用戶可顯著降低系統誤差，滿足半導體研發、精密電子制造等場景的高精度需求。掌握上述技巧，將有效提升電阻測量的可靠性和重復性，為科研與生產提供堅實數據支撐。
