數字萬用表作為電子工程師和電氣技術人員不可或缺的工具，廣泛應用于各種電氣參數的測量。本文將詳細介紹如何使用數字萬用表進行電阻測量、電導測量以及導通測試，并提供操作過程中的注意事項和技巧，以確保測量的準確性和設備的安全性。

電阻測量

基本設置

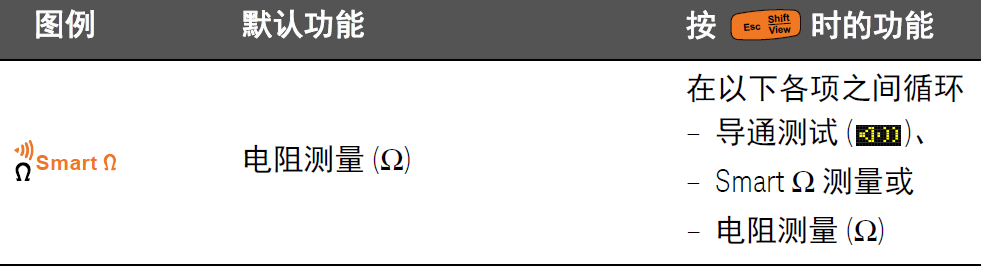

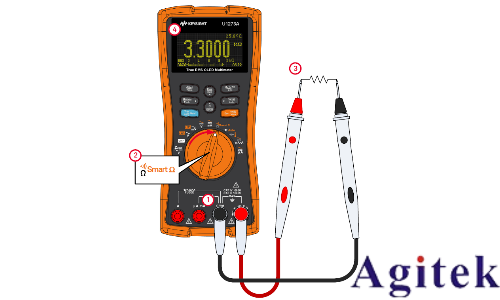

進行電阻測量時，首先需按照?qǐng)D所示設置萬用表，將旋轉開關置于電阻測量檔位（參考表2-8）。電阻是電流通過導體時所遇到的阻礙作用，其測量單位為歐姆（Ω）。

測量步驟

斷電與放電：在測量電阻之前，務必?cái)嚅_電路電源，并對所有高壓電容器進行放電，以避免損壞萬用表或被測設備。

連接測試引線：將測試引線正確連接到萬用表的電阻測量端口。

探測測試點：將測試引線分別接觸被測電阻的兩端。

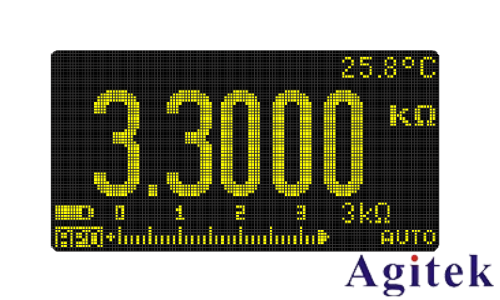

讀取顯示值：觀察萬用表顯示屏，讀取電阻測量值。

注意事項

引線電阻誤差：測試引線本身會引入0.1Ω至0.2Ω的誤差。為消除此誤差，可將探頭相互接觸，讀取引線電阻值，并在后續測量中通過按Δ Null/Scale鍵進行校準。

電路路徑影響：萬用表的測試電流將經過探頭之間的所有路線，因此測量得到的電阻值可能與電阻器的額定值不同。

半導體元件影響：電阻測量功能可能產生足夠的電壓使硅二極管或晶體管發生正向偏壓，導致測量不準確。如不確定，可按Range/Auto鍵選擇更高量程，以降低測試電流。

電導測量

基本概念

電導是電阻的倒數，表示電流通過導體的能力。電導的高值對應于電阻的低值，其測量單位為西門子（S）。

測量步驟

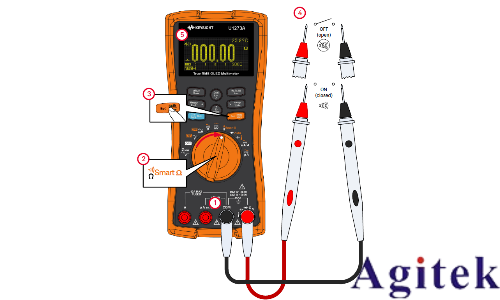

設置萬用表：按照?qǐng)D所示設置萬用表，按Range/Auto鍵選擇電導測量檔位（通常為nS單位）。

探測測試點：將測試引線分別接觸被測電路的兩點。

讀取顯示值：觀察萬用表顯示屏，讀取電導測量值。

注意事項

高電阻讀數受電噪聲影響：高電阻讀數容易受到電噪聲的干擾。使用平均值功能可去除大部分干擾讀數，提高測量準確性。

導通測試

基本概念

導通測試用于檢測電路中是否存在完整的電流路徑。它相當于一個蜂鳴器，在電路導通時發出聲音警報（常開模式），或在電路斷開時發出聲音警報（常閉模式）。

測量步驟

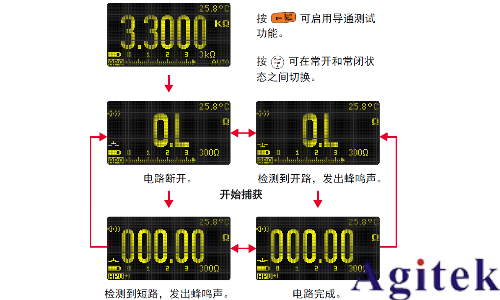

設置萬用表：將萬用表設置為導通測試檔位，如圖所示（參考表）。

探測測試點：將測試引線分別接觸被測電路的兩點。

讀取顯示值并聽取警報：觀察萬用表顯示屏，同時聽取蜂鳴器警報。如電路導通（或斷開，取決于模式選擇），蜂鳴器將發出聲音。

注意事項

斷電與放電：在進行導通測試之前，同樣需要斷開電路電源，并對所有高壓電容器進行放電。

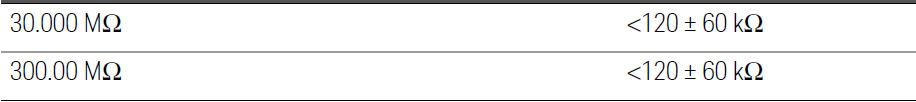

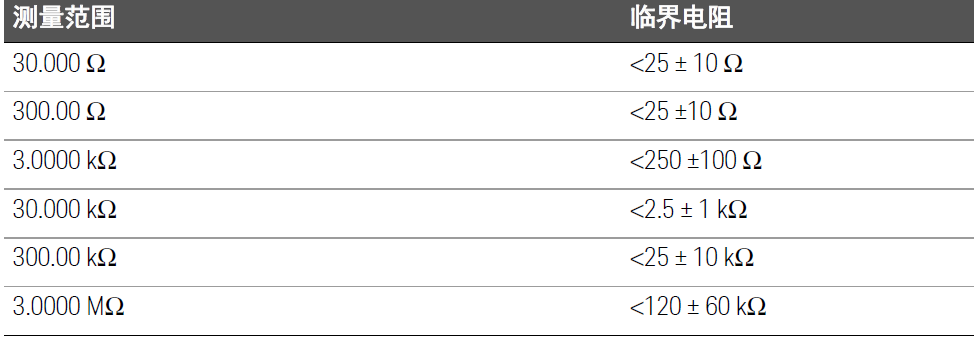

臨界電阻值：導通測試中，短路表示測量得到的值小于表中列出的臨界電阻值。

通斷性功能：萬用表的通斷性功能可檢測持續時間只有1ms的間歇性開路和短路，短暫的短路或開路會使萬用表發出短蜂鳴聲。

聽覺警報設置：可通過萬用表的設置菜單啟用或禁用聽覺警報，以適應不同測試環境的需求。

結論

數字萬用表在電阻測量、電導測量及導通測試中發揮著重要作用。通過正確設置萬用表檔位、遵循測量步驟并注意相關事項，可確保測量的準確性和設備的安全性。希望本文能為電子工程師和電氣技術人員提供有益的參考和指導。
