近年來，隨著電子技術的飛速發展，電路系統日益復雜，對調試設備的要求也越來越高。傳統的示波器已難以滿足復雜電路調試的需求。而泰克MDO3014混合域示波器，憑借其強大的功能和靈活的應用，成為了眾多工程師解決復雜電路問題的利器。本文將詳細闡述MDO3014示波器在復雜電路調試中的應用技巧和優勢。

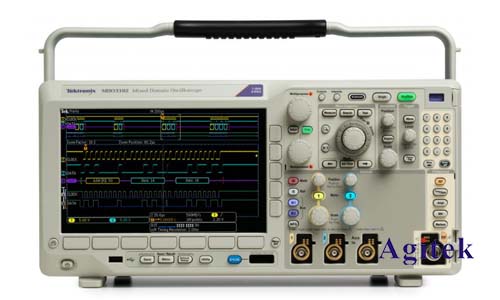

　　一、泰克MDO3014的優勢特性

　　泰克MDO3014作為一款混合域示波器，融合了示波器、頻譜分析儀、協議分析儀等多種功能于一體。其主要優勢體現在以下幾個方面：

　　混合域分析能力:MDO3014可以同時進行時域和頻域分析，這對于分析復雜信號，特別是包含多種頻率成分和調制方式的信號尤為重要。例如，在調試高速串行總線時，我們可以同時觀察時域波形和頻譜特性，快速識別信號完整性問題，例如抖動、眼圖張開度等。

　　高帶寬和采樣率:MDO3014具有較高的帶寬和采樣率，能夠捕捉到高速信號的細節，這對于調試高頻電路和高速數字電路至關重要。例如在調試高速ADC或DAC時，其高采樣率能夠精確捕捉到瞬態信號的變化，方便分析其性能指標。

　　豐富的測量功能:MDO3014提供了豐富的測量功能，例如上升時間、下降時間、脈沖寬度、頻率等，能夠快速準確地測量信號參數，為故障診斷提供可靠的數據支持。例如在分析電源電路的瞬態響應時，可以利用示波器的各種測量功能精確測量上升時間，下降時間，過沖等參數，快速判斷電路性能。

　　強大的觸發功能:MDO3014的強大觸發功能能夠精確地捕捉到特定事件，例如特定信號電平的跳變、特定協議的包，從而提高調試效率，避免錯過關鍵信號。例如在調試具有復雜時序的嵌入式系統時，可以利用其復雜的觸發條件精確地捕捉到特定事件的發生，例如中斷觸發，從而簡化調試流程。

　　協議分析功能:MDO3014集成的協議分析功能可以對各種通信協議進行解碼，例如I2C、SPI、CAN等，方便工程師分析通信過程中的問題。這在調試嵌入式系統時，對于快速定位通信故障具有極大的幫助，能夠有效縮短調試時間。

　　二、實戰案例分析

　　以下將結合兩個具體的案例，闡述MDO3014示波器在解決復雜電路問題中的實際應用。

　　案例一：高速串行總線信號完整性分析

　　在調試一塊高速PCIe接口電路板時，發現數據傳輸存在錯誤。使用MDO3014，我們同時觀察了時域波形和頻譜，發現信號存在明顯的抖動和眼圖閉合問題。通過分析頻譜中的諧波成分，我們定位到電源干擾是導致信號完整性問題的關鍵因素。通過調整電源濾波電路，最終解決了該問題。

　　案例二：嵌入式系統中斷問題調試

　　在調試一個基于ARM Cortex-M4的嵌入式系統時，發現系統經常發生中斷異常。使用MDO3014，我們?cè)O(shè)置了復雜的觸發條件，精確地捕捉到了中斷發生時的各種信號變化。通過分析信號時序，我們最終發現是由于外部中斷信號存在毛刺導致的誤觸發。通過調整硬件電路，解決了該問題。

　　泰克MDO3014混合域示波器憑借其強大的功能和靈活的應用，極大地提升了復雜電路調試的效率。其混合域分析能力、高帶寬和采樣率、豐富的測量功能、強大的觸發功能以及協議分析功能，為工程師提供了強大的工具，幫助他們快速、精準地定位和解決電路故障。在實際應用中，熟練掌握MDO3014的使用技巧，并結合具體的電路特性，可以有效地縮短調試時間，降低開發成本，提升產品質量，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
