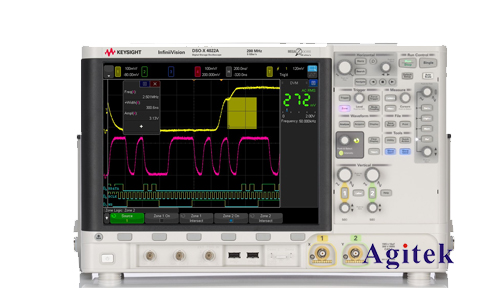

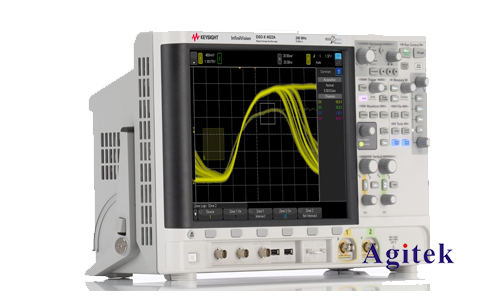

在高速數字電路設計中，抖動(Jitter)是一個至關重要的參數，它直接影響著信號完整性和系統的可靠性。抖動是指信號時鐘邊緣與其理想位置的偏差，其存在會造成數據誤碼、系統失鎖等嚴重后果。精確測量和分析抖動對于保證系統性能至關重要。是德科技DSOX4022A示波器作為一款高性能的數字示波器，具備強大的抖動測量功能，可以滿足各種復雜的抖動分析需求。本文將詳細闡述如何利用DSOX4022A示波器進行精確的抖動測量。

　　一、抖動類型的分類:

　　抖動通常分為以下幾類：

　　隨機抖動(Random Jitter,RJ):表現為隨機分布的時鐘邊緣偏差，通常服從高斯分布。其主要來源包括熱噪聲、電路噪聲等。

　　周期性抖動(Periodic Jitter,PJ):表現為周期性重復出現的時鐘邊緣偏差，通常由電源紋波、干擾信號等引起。

　　確定性抖動(Deterministic Jitter,DJ):表現為與信號相關的確定性偏差，例如ISI(Inter-symbol Interference)引起的抖動。

　　數據相關抖動(Data-Dependent Jitter,DDJ):抖動的大小與數據模式相關。

　　總抖動(Total Jitter,TJ):表示所有抖動源的總和，通常是測量結果中最常用的指標。

　　二、DSOX4022A示波器抖動測量方法:

　　DSOX4022A示波器提供了多種抖動測量方法，例如：

　　基于時間的抖動測量:通過直接測量時鐘邊緣的偏差來計算抖動。該方法簡單易懂，但對信號質量要求較高。

　　基于相位的抖動測量:通過測量相位偏差來計算抖動，該方法對噪聲和干擾不敏感，精度更高。

　　抖動直方圖:直觀地顯示抖動的概率分布，可以用來分析抖動的類型和大小。

　　抖動統計分析:提供抖動的各種統計參數，例如均值、標準差、峰峰值等。

　　三、DSOX4022A示波器抖動測量設置及參數解讀:

　　進行抖動測量前，需要正確設置示波器的參數，包括：

　　探頭選擇:選擇合適的探頭，以確保足夠的帶寬和精度。

　　采樣率:選擇合適的采樣率，以準確捕捉信號細節。

　　觸發方式:選擇合適的觸發方式，例如邊沿觸發或模式觸發。

　　測量窗口:設置合適的測量窗口，以包含足夠的時鐘周期。

　　測量帶寬:設置合適的測量帶寬，以避免噪聲的影響。

　　測量完成后，示波器會提供各種抖動參數，包括TJ,RJ,PJ,DDJ等。理解這些參數的含義對于分析抖動來源至關重要。

　　四、誤差分析及結果優化:

　　抖動測量的結果會受到多種因素的影響，例如：

　　探頭帶寬限制:探頭的帶寬不足會造成信號衰減和失真，從而影響測量精度。

　　采樣率不足:采樣率不足會造成信號采樣點不足，影響抖動測量精度。

　　噪聲影響:噪聲會增加抖動的測量誤差。

　　觸發方式選擇不當:不合適的觸發方式會造成測量結果偏差。

　　為了提高測量精度，需要選擇合適的探頭、采樣率和觸發方式，并采取一些噪聲抑制措施，例如使用低噪聲放大器等。

　　是德DSOX4022A示波器提供了強大的抖動測量功能，可以滿足各種復雜的抖動分析需求。通過正確設置測量參數，理解各種抖動類型和測量誤差，并采取有效的噪聲抑制措施，可以獲得精確的抖動測量結果，從而有效地保證系統性能和可靠性。本文提供的方法和技巧可以為工程師進行高精度抖動測量提供有益的參考，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
