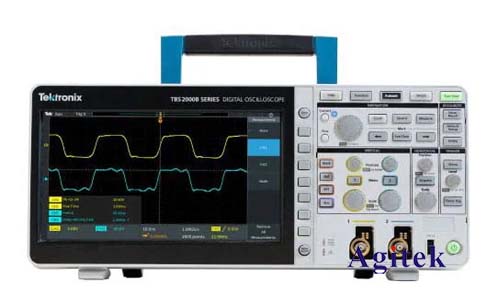

泰克示波器作為高精度、高帶寬的測量儀器，廣泛應用于各種電子電路的測試和調試。而同軸線作為一種重要的傳輸線，其電流測量在高頻電路分析、信號完整性測試以及電磁兼容性(EMC)評估中至關重要。下面將詳細探討利用泰克示波器測量同軸線電流的多種方法。

　　一、直接電流測量方法的局限性

　　傳統意義上的電流測量通常采用電流表或電流鉗。然而，在高頻應用中，這些方法存在諸多局限性。首先，傳統電流表和電流鉗的帶寬有限，無法準確測量高頻信號中的瞬態電流變化。其次，這些方法通常會引入額外的電感和電容，改變被測電路的特性，導致測量結果不準確。尤其在高速數字電路和射頻電路中，這種影響更為顯著。因此，在高頻同軸線電流測量中，直接采用傳統方法往往不可行。

　　二、基于泰克示波器的間接測量方法

　　泰克示波器憑借其高采樣率、高精度和豐富的測量功能，為間接測量同軸線電流提供了有效的解決方案。主要的間接測量方法包括：

　　1.電阻分壓法:在同軸線中串聯一個低阻值的精密電阻，通過測量電阻兩端的電壓降，利用歐姆定律計算電流。該方法簡單易行，但需選擇合適的電阻值。電阻值過大，會影響電路特性；電阻值過小，則電壓降太小，測量精度下降。此外，電阻本身的電感和寄生電容也會對高頻測量結果造成影響。為了減小誤差，需要選擇低電感、低電容的精密電阻，并進行相應的校準。

　　2.電流探頭法:使用專門設計的電流探頭，直接夾在同軸線上測量電流。電流探頭內部通常采用霍爾效應傳感器或羅氏線圈，能夠有效地隔離被測電路，減少對電路特性的影響。不同類型的電流探頭具有不同的帶寬和靈敏度，選擇合適的探頭至關重要。高頻應用需要選擇高帶寬、低噪聲的電流探頭。泰克示波器通常與相應的電流探頭配合使用，其軟件能夠自動識別探頭類型，并進行相應的校正。

　　3.基于電壓探頭的間接測量(結合已知阻抗):如果同軸線的特性阻抗已知，通過測量同軸線上的電壓，可以利用歐姆定律反推出電流。此方法需要確保同軸線處于匹配狀態，以避免反射波的影響，影響測量精度。該方法的優勢在于無需額外增加元件，但對系統的阻抗匹配要求較高。

　　4.基于S參數測量:對于高頻應用，S參數測量是一種更加精確的方法。通過矢量網絡分析儀(VNA)測量同軸線的S參數，可以推算出同軸線的電流分布。泰克示波器可以與VNA結合使用，實現更全面的信號完整性分析。

　　三、測量誤差分析及補償

　　無論采用哪種方法，測量誤差都是不可避免的。主要的誤差來源包括：

　　探頭誤差:電流探頭或電壓探頭的帶寬限制、寄生參數、溫度漂移等都會引入誤差。

　　電阻誤差:采用電阻分壓法時，電阻的精度和溫度系數會影響測量結果。

　　連接器誤差:連接器接觸不良或寄生參數會引入誤差。

　　系統噪聲:示波器和探頭的噪聲會影響測量精度。

　　為了減小誤差，需要選擇高精度儀器和探頭，進行正確的校準，并采取一定的噪聲抑制措施，例如使用屏蔽線材和良好的接地方式。

　　四、應用案例

　　泰克示波器同軸線電流測量廣泛應用于以下領域：

　　高頻電路設計與調試:例如，測量高頻放大器或射頻發射機的輸出電流，驗證電路設計是否符合預期。

　　信號完整性測試:評估高速數字信號傳輸線上的電流瞬態，判斷是否存在信號反射或衰減。

　　電磁兼容性(EMC)測試:測量電路輻射的電磁干擾，評估其是否符合相關的EMC標準。

　　電力電子系統分析:測量電力電子開關器件的電流波形，分析其開關特性和效率。

　　泰克示波器結合合適的探頭和測量方法，可以有效地測量同軸線的電流。選擇哪種方法取決于具體的應用場景和測量要求。為了獲得準確可靠的測量結果，必須充分考慮各種誤差來源，并采取相應的措施進行補償。熟練掌握泰克示波器的使用方法以及各種電流測量技術，對于從事高頻電路設計、測試和調試工作的工程師至關重要，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
