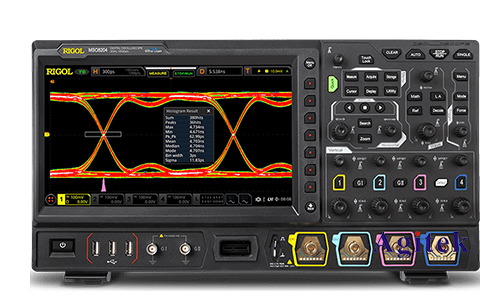

普源示波器作為一款廣泛應用于電子測量領域的儀器，其性能穩定性直接影響實驗結果的準確性。然而，用戶時常會遇到水平線上出現雜波的情況，這不僅影響觀測效果，更可能導致測量誤差。下面將深入探討普源示波器水平線雜波的成因。

　　一、雜波現象的表征

　　在普源示波器屏幕上，水平線雜波通常表現為以下幾種形式：細小的、不規則的抖動；周期性的、規律的波紋；明顯的、高幅值的干擾信號；或以上幾種形式的組合。這些雜波的幅度、頻率和形態各異，嚴重影響波形的清晰度和測量精度。

　　二、雜波產生的主要原因

　　普源示波器水平線雜波的產生原因較為復雜，通常可以歸納為以下幾個方面：

　　1.電源干擾:這是最常見的原因之一。不穩定的電源電壓、電源線上的尖峰噪聲以及地線不良等都會導致示波器內部電路出現干擾，從而在水平線上表現為雜波。尤其是在工業環境或電磁干擾較強的場所，電源干擾更為顯著。

　　2.地線問題:不完善的地線連接會形成地環路，產生地電位差，從而引發各種噪聲干擾，在水平線上表現為雜波。地線連接不良、地線阻抗過大或地線存在斷路等都會導致此問題。

　　3.探頭問題:探頭連接不良、探頭本身質量差、探頭接地不良或探頭屏蔽效能不足等都會引入外部噪聲，導致水平線雜波。使用老化的或損壞的探頭更容易出現此類問題。

　　4.信號源干擾:被測信號本身可能含有噪聲成分，或者信號源本身存在干擾，這些干擾也會通過探頭傳遞到示波器，在水平線上反映出來。需要仔細檢查信號源的穩定性和純凈度。

　　5.示波器內部故障:雖然相對較少，但示波器內部電路元件老化、損壞或接觸不良等也會導致水平線雜波。這需要專業的維修人員進行檢修。

　　6.環境因素:強電磁場、射頻干擾以及周圍環境的振動等也可能影響示波器的正常工作，從而產生水平線雜波。

　　三、解決水平線雜波的有效方法

　　針對上述不同原因，解決水平線雜波的方法也各不相同：

　　1.改善電源環境:使用穩壓電源，減少電源線上的尖峰噪聲，確保地線連接良好。可以使用電源濾波器來抑制電源干擾。

　　2.檢查地線連接:確保示波器、探頭和被測設備的地線連接可靠，地線阻抗足夠小，避免形成地環路。必要時可以使用專業的接地線和接地裝置。

　　3.檢查探頭:更換新的、質量可靠的探頭；檢查探頭連接是否牢固，確保探頭屏蔽層完整有效；必要時對探頭進行校準。

　　4.改善信號源:檢查信號源的輸出特性，盡量選擇低噪聲、高穩定性的信號源；必要時采用濾波措施來抑制信號源中的噪聲。

　　5.尋求專業維修:如果以上方法均無效，則可能為示波器內部故障，需要聯系專業的維修人員進行檢修。

　　6.控制環境因素:盡量避免在強電磁場、射頻干擾等環境下使用示波器；減少周圍環境的振動。

　　四、預防措施

　　為了避免水平線雜波的出現，以下預防措施也至關重要：

　　定期檢查示波器和探頭的連接狀況。

　　使用高質量的電源線和地線。

　　定期對示波器進行校準和維護。

　　盡量避免在惡劣的環境下使用示波器。

　　普源示波器水平線雜波的產生原因多種多樣，需要根據具體情況進行分析和解決。通過仔細排查電源、地線、探頭、信號源以及環境因素，并采取相應的措施，通常可以有效地消除或減輕水平線雜波，從而保證測量的準確性和可靠性，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
