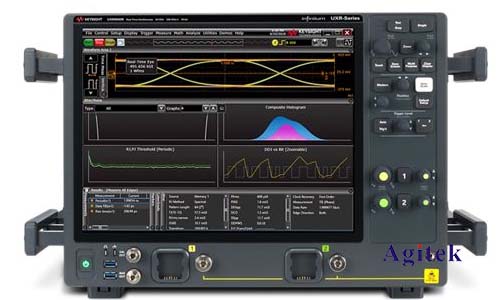

安捷倫示波器是實驗室常用的測試儀器，在使用過程中，有時會遇到顯示的方波不直的情況，這會影響信號的分析和測量。本文將針對此問題，從以下幾個方面分析原因并提供解決方案。

　　一、示波器設置問題

　　1.耦合方式：示波器輸入通道的耦合方式選擇錯誤會導致方波失真。對于方波信號，通常應該選擇直流耦合(DC coupling)模式，而不是交流耦合(AC coupling)模式。交流耦合會濾除直流分量，導致方波出現傾斜或平頂。

　　2.時間基準：時間基準設置不合理也會導致方波顯示不清晰。如果時間基準過短，方波可能會被壓縮，導致上升沿和下降沿難以分辨。反之，如果時間基準過長，方波可能會顯得過于平緩。

　　3.垂直刻度：垂直刻度設置過小會導致方波被壓縮，難以觀察到波形細節。垂直刻度過大則會導致波形顯示過小，占據不了整個屏幕。

　　二、探頭問題

　　1.探頭帶寬：探頭的帶寬決定了它能夠準確測量信號的頻率上限。如果探頭的帶寬低于信號頻率，則會產生信號衰減和失真，導致方波出現毛刺或波形不完整。

　　2.探頭補償：每個探頭都有自身的補償特性，需要在示波器上進行補償，否則會造成信號失真。

　　3.探頭接地：探頭的接地方式也會影響信號的完整性。如果探頭的接地不良，會導致噪聲混入信號，導致方波出現抖動或毛刺。

　　三、信號源問題

　　1.信號源頻率：如果信號源的頻率過高，可能會超出示波器的采樣率，導致方波出現鋸齒狀。

　　2.信號源輸出阻抗：信號源的輸出阻抗與探頭的輸入阻抗不匹配會導致信號反射，造成方波出現毛刺或信號失真。

　　3.信號源穩定性：如果信號源的輸出不穩定，會導致方波出現抖動或起伏。

　　四、接地問題

　　1.示波器接地：示波器必須接地良好，否則會引入噪聲，導致方波出現抖動或毛刺。

　　2.信號源接地：信號源也需要接地良好，防止噪聲混入信號，導致方波失真。

　　3.探頭接地：如前所述，探頭的接地方式也會影響信號的完整性。

　　五、噪聲問題

　　1.環境噪聲：周圍環境的電磁干擾或噪聲也會影響方波的質量。可以通過屏蔽或濾波等方法減少環境噪聲的影響。

　　2.示波器本身噪聲：示波器本身也會產生噪聲，可以通過調整示波器設置或選擇低噪聲示波器來降低噪聲影響。

　　解決方法：

　　1.檢查示波器設置：首先要確保示波器設置正確，例如耦合方式、時間基準、垂直刻度等。

　　2.選擇合適的探頭：確保探頭的帶寬足夠高，并進行正確的補償。

　　3.檢查信號源：檢查信號源的頻率、輸出阻抗和穩定性是否符合要求。

　　4.保證良好接地：確保示波器、信號源和探頭都接地良好。

　　5.減少環境噪聲：通過屏蔽、濾波等方法減少環境噪聲的影響。

　　6.使用低噪聲示波器：如果條件允許，可以使用低噪聲示波器，降低示波器本身噪聲的影響。

　　安捷倫示波器顯示方波不直的原因可能多種多樣，需要根據具體情況進行分析和排查。通過檢查示波器設置、探頭、信號源、接地和噪聲等方面，可以找到問題所在并采取相應的解決方法，最終獲得清晰準確的方波波形，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
