在數字電路和嵌入式系統開發過程中，我們經常需要分析脈沖信號的寬度。脈寬觸發功能是示波器中一種強大的工具，它允許您僅捕獲特定寬度范圍內的脈沖信號，從而簡化信號分析流程，提高工作效率。本文將詳細講解如何使用普源示波器的脈寬觸發功能，從基本概念到實際操作步驟，并提供常見問題的解決方法。

　　1.脈寬觸發的基本原理

　　脈寬觸發是指根據輸入信號的脈寬來觸發示波器采樣。當輸入信號的脈寬滿足預設的條件時，示波器才會開始記錄信號波形。常見的脈寬觸發模式包括：

　　脈寬大于/小于:觸發條件為輸入信號的脈寬大于或小于設定值。

　　脈寬范圍:觸發條件為輸入信號的脈寬處于設定范圍之內。

　　2.普源示波器脈寬觸發設置步驟

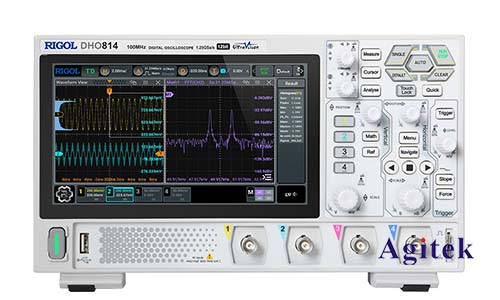

　　以下以普源示波器為例，介紹脈寬觸發設置步驟：

　　1.選擇觸發模式:首先，在示波器界面找到觸發菜單，選擇“脈寬”觸發模式。

　　2.設置觸發條件:進入脈寬觸發設置界面，根據需要選擇相應的觸發模式，并設置觸發條件，例如：

　　脈寬大于：設定一個閾值，只有當輸入信號的脈寬大于該閾值時，示波器才會觸發。

　　脈寬小于：設定一個閾值，只有當輸入信號的脈寬小于該閾值時，示波器才會觸發。

　　脈寬范圍：設定一個范圍，只有當輸入信號的脈寬處于該范圍之內時，示波器才會觸發。

　　3.調整觸發電平:為了確保準確觸發，需要調整觸發電平，使其對應于輸入信號的邏輯電平。

　　4.確認設置:完成以上設置后，點擊“確認”按鈕，保存設置。

　　3.常見問題及解決方法

　　在使用脈寬觸發功能時，可能會遇到一些常見問題，例如：

　　無法觸發:可能是觸發條件設置錯誤，或輸入信號的脈寬不符合觸發條件。請檢查觸發設置，并調整輸入信號的脈寬。

　　觸發頻率過高:可能是觸發條件過于寬松，導致示波器頻繁觸發。請嘗試縮小觸發條件范圍，或降低輸入信號的頻率。

　　無法捕獲到所需信號:可能是觸發電平設置錯誤，導致示波器無法準確識別信號。請調整觸發電平，使其對應于輸入信號的邏輯電平。

　　4.實際應用案例

　　以下是一些使用脈寬觸發功能的實際應用案例：

　　測量數字信號的脈寬:在數字電路測試中，可以使用脈寬觸發功能測量數字信號的脈寬，從而判斷電路的性能。

　　捕獲特定寬度范圍的脈沖:在嵌入式系統開發中，可以使用脈寬觸發功能捕獲特定寬度范圍的脈沖信號，以便進行更深入的分析。

　　調試脈沖信號的時序問題:在調試脈沖信號的時序問題時，可以使用脈寬觸發功能鎖定特定時間范圍內的信號，以便更清晰地分析信號的時序關系。

　　脈寬觸發功能是普源示波器中一項重要的功能，它可以幫助用戶高效地分析脈沖信號，并解決實際應用中遇到的問題。本文詳細介紹了脈寬觸發的基本原理、設置步驟、常見問題和實際應用案例，旨在為用戶提供更全面的參考，幫助用戶更有效地使用脈寬觸發功能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
