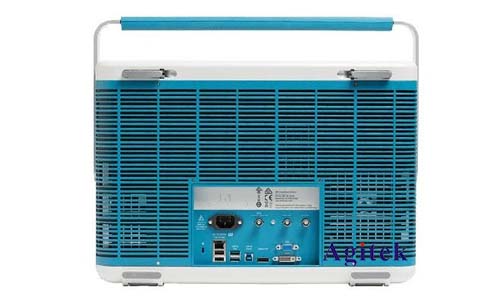

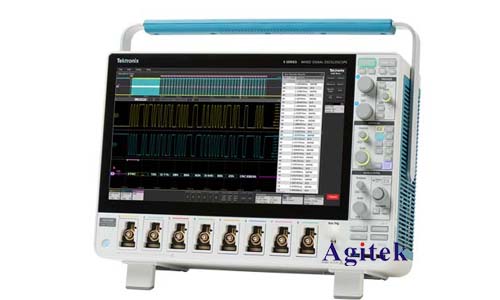

泰克MSO54B示波器是一款功能強大的數字示波器，擁有豐富的測量功能和靈活的配置選項，使其成為測量交流電信號的理想工具。本文將詳細介紹如何使用泰克MSO54B示波器測量交流電，涵蓋連接、設置、測量參數以及注意事項等方面。

　　一、連接

　　1.連接示波器和被測電路：

　　使用示波器的探頭連接到被測電路的信號點。

　　確保探頭與被測信號的極性匹配，即探頭的“地”端連接到電路的“地”端。

　　2.選擇合適的探頭：

　　對于高頻信號，建議使用帶寬較高的探頭，例如1 GHz帶寬探頭。

　　對于高電壓信號，建議使用高電壓探頭。

　　對于低電流信號，建議使用電流探頭。

　　二、設置

　　1.設置時間刻度：

　　根據被測信號的頻率，選擇合適的時間刻度，以便觀察到完整的波形。

　　調整時間刻度按鈕，直到波形在屏幕上清晰可見。

　　2.設置電壓刻度：

　　調整電壓刻度按鈕，使波形垂直方向上的幅度充滿屏幕的絕大部分。

　　確保電壓刻度能夠顯示出信號的峰值和谷值。

　　3.選擇測量模式：

　　選擇合適的測量模式，例如“交流耦合”或“直流耦合”，以便觀察到信號的完整波形。

　　4.觸發設置：

　　選擇合適的觸發方式，例如“邊沿觸發”或“斜率觸發”，以便穩定地觀察到信號的波形。

　　設置觸發電平，確保示波器只在信號達到特定電平時才觸發。

　　三、測量參數

　　1.頻率：

　　使用示波器的頻率測量功能，直接讀取信號的頻率。

　　2.峰峰值電壓：

　　使用示波器的峰峰值電壓測量功能，測量信號的峰值與谷值之間的電壓差。

　　3.有效值電壓：

　　使用示波器的有效值電壓測量功能，測量信號的有效值電壓。

　　4.相位：

　　如果需要測量兩個信號之間的相位差，可以使用示波器的相位測量功能。

　　四、注意事項

　　1.安全第一：

　　在進行任何測量之前，確保電路已經斷電，并采取必要的安全措施。

　　2.探頭接地：

　　確保探頭的“地”端連接到電路的“地”端，以避免地線環路的影響。

　　3.信號衰減：

　　探頭會對信號造成一定的衰減，使用前需了解探頭的衰減比，并在測量結果中進行補償。

　　4.信號失真：

　　由于探頭本身的特性，可能會導致信號失真，尤其是在高頻信號測量時。

　　5.示波器設置：

　　確保示波器的設置能夠正確地顯示和測量被測信號，例如時間刻度、電壓刻度、觸發方式等。

　　泰克MSO54B示波器是一款功能強大、操作簡便的數字示波器，可用于測量各種信號，包括交流電。使用泰克MSO54B示波器進行交流電測量，需要了解相關的連接方法、設置步驟和注意事項，才能獲得準確可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
