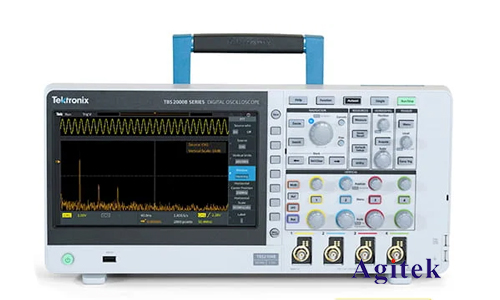

泰克示波器作為工程師和科研人員的必備工具，其強大的數字濾波功能能夠有效去除信號中的噪聲，提升信號質量，簡化分析過程。本文將以泰克示波器為例，詳細介紹數字濾波器的調校方法，幫助用戶充分發揮其功能，獲取**的波形觀測效果。

　　一、數字濾波器的類型

　　泰克示波器內置多種數字濾波器，可以根據信號特性選擇合適的濾波器類型：

　　低通濾波器:用于去除高頻噪聲，保留低頻信號，適用于分析緩慢變化的信號或去除高頻干擾。

　　高通濾波器:用于去除低頻噪聲，保留高頻信號，適用于分析快速變化的信號或去除直流偏置。

　　帶通濾波器:用于保留特定頻段的信號，去除其他頻率的噪聲，適用于分析特定頻率的信號或去除干擾信號。

　　帶阻濾波器:用于去除特定頻段的噪聲，保留其他頻率的信號，適用于去除特定頻率的干擾信號。

　　二、數字濾波器參數設置

　　不同的濾波器類型擁有不同的參數，需要根據具體需求進行設置。以下以低通濾波器為例，介紹常用的參數設置：

　　截止頻率:設定濾波器的截止頻率，低于截止頻率的信號通過，高于截止頻率的信號被濾除。

　　濾波器階數:決定濾波器的陡峭程度，階數越高，截止頻率附近的過渡帶越窄，濾除效果越明顯，但可能會引入相位失真。

　　濾波器類型:常見的濾波器類型包括巴特沃斯、切比雪夫、貝塞爾等，每種類型具有不同的頻率響應特性，需根據具體應用選擇。

　　三、濾波器效果評估

　　在進行數字濾波后，需要評估濾波效果是否符合預期。常用的評估方法包括：

　　波形觀察:觀察濾波后的波形，判斷是否有效去除噪聲，保留了所需信號。

　　頻譜分析:使用頻譜分析工具查看濾波前后信號的頻譜，觀察濾波器是否有效濾除了特定頻率的噪聲。

　　參數調整:根據評估結果，調整濾波器參數，例如改變截止頻率或?yàn)V波器階數，以達到**濾波效果。

　　四、實際應用舉例

　　電源噪聲抑制:在電源測試中，使用低通濾波器去除電源噪聲，提高信號質量，更清晰地觀察電源波形。

　　信號分析:使用帶通濾波器，提取特定頻率的信號，例如分析電機振動信號中的特定頻率成分，診斷故障原因。

　　噪聲消除:使用帶阻濾波器，去除特定頻率的噪聲，例如消除電源干擾或諧波干擾，提升信號質量。

　　泰克示波器數字濾波功能為用戶提供了強大的信號處理能力，可以有效去除噪聲，提升信號質量，簡化分析過程。用戶需要根據具體需求，選擇合適的濾波器類型，設置合適的參數，并通過評估方法驗證濾波效果，以充分發揮數字濾波功能，獲取**的波形觀測效果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
