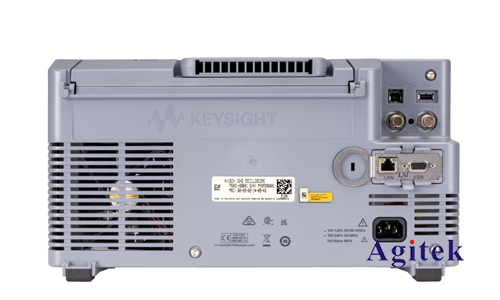

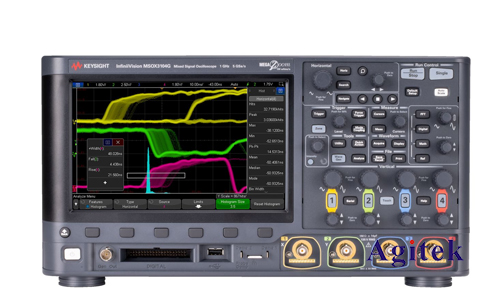

是德科技DSOX3022G示波器是一款功能強大的儀器，能夠測量各種信號，包括電流波形。準確測量電流波形對于理解電路行為、故障排除和優化性能至關重要。本文將詳細介紹使用DSOX3022G示波器測量電流波形的方法，并提供一些實用技巧。

　　1.測量電流波形的必要條件

　　在開始測量之前，需要確保具備以下必要條件：

　　示波器：是德DSOX3022G示波器。

　　電流探頭：合適的電流探頭，用于測量電流信號。

　　被測電路：待測電流波形的電路。

　　測試線：用于連接探頭和被測電路的測試線。

　　接地線：連接到電路接地端的接地線。

　　2.連接電流探頭

　　選擇合適的電流探頭。電流探頭的類型應與被測電流的范圍和頻率相匹配。

　　將電流探頭的夾鉗連接到電路中需要測量電流的導線。確保夾鉗緊密接觸導線，以確保測量準確。

　　將電流探頭的輸出連接到示波器上的輸入通道。通常，電流探頭的輸出會使用BNC連接器。

　　3.示波器設置

　　選擇合適的通道：根據連接的電流探頭選擇相應的示波器通道。

　　設置時間刻度：調整時間刻度以觀察電流波形的完整周期。

　　設置電壓刻度：根據電流探頭的靈敏度和被測電流的幅值設置電壓刻度。

　　設置耦合方式：通常情況下，使用直流耦合方式。

　　設置觸發方式：選擇合適的觸發方式以穩定電流波形，例如邊緣觸發或斜率觸發。

　　設置帶寬限制：如果被測電流信號包含高頻噪聲，可以使用帶寬限制功能來減少噪聲的影響。

　　4.校準電流探頭

　　為了確保測量精度，需要校準電流探頭。

　　使用示波器自帶的校準信號或外部校準信號進行校準。

　　根據電流探頭的說明書進行校準操作。

　　5.測量和分析

　　一旦完成連接和設置，就可以開始測量電流波形。

　　觀察示波器屏幕上的電流波形，并記錄相關的參數，例如幅值、頻率、相位等。

　　使用示波器的測量工具，例如光標、測量函數等，對電流波形進行更詳細的分析。

　　6.安全注意事項

　　在進行測量時，始終遵守安全操作規程。

　　避免接觸高壓電路。

　　使用合適的絕緣工具和安全設備。

　　在開始測量之前，務必確認電路已斷電。

　　7.注意事項

　　確保電流探頭與被測導線緊密接觸。

　　避免探頭與其他導線或金屬物體接觸。

　　注意電流探頭的極性，確保正確連接。

　　如果測量結果不穩定，請檢查連接和設置。

　　使用示波器的自動設置功能可以幫助快速找到合適的測量參數。

　　使用是德DSOX3022G示波器測量電流波形是一項重要的技能，對于理解電路行為和故障排除非常重要。通過遵循本文提供的步驟和技巧，您可以輕松地測量和分析電流波形，并獲得準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
