同惠精密阻抗分析儀是現代電子測試和測量領域中的重要工具，廣泛應用于各種電氣和電子元件的阻抗特性分析。本文將詳細介紹如何使用同惠精密阻抗分析儀進行偏壓譜的測量，幫助工程師們更好地理解和掌握這一過程。

　　什么是偏壓譜

　　偏壓譜是指在不同偏壓條件下，對電子元件（如電容器、電感器、變壓器等）的阻抗特性進行測量和分析。通過測量不同偏壓下的阻抗值，可以了解元件在不同工作條件下的性能和穩定性。這對于電子元件的設計、優化和質量控制具有重要意義。

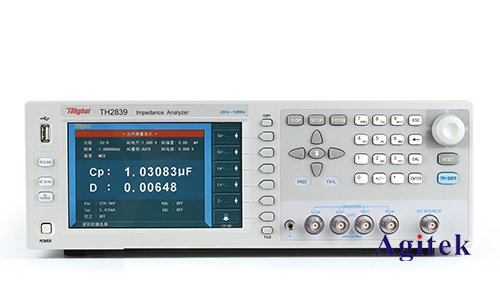

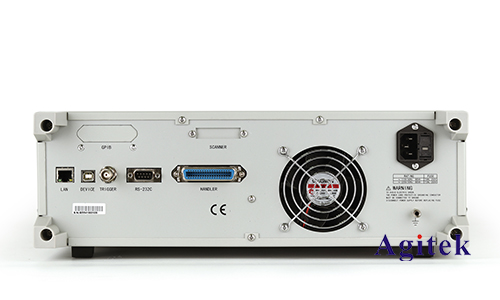

　　儀器概述

　　同惠精密阻抗分析儀采用先進的測量技術，能夠提供高精度、高穩定性的阻抗測量。其主要特點包括：

　　-寬頻率范圍：適用于從低頻到高頻的阻抗測量。

　　-高精度：保證測量結果的準確性和可靠性。

　　-多功能：支持多種測量模式，包括阻抗（Z）、電感（L）、電容（C）、相位角（θ）等。

　　測量準備

　　在開始測量之前，需要進行以下準備工作：

　　1.校準：確保儀器處于**狀態。校準步驟通常包括開路校準、短路校準和負載校準。

　　2.連接：將被測元件正確連接到阻抗分析儀的測量端口。注意使用適當的夾具或測試線，以保證良好的電接觸。

　　3.設置測量參數：根據被測元件的特性，設置合適的測量頻率范圍、偏壓范圍和其他測量參數。

　　測量步驟

　　1.選擇測量模式：在同惠精密阻抗分析儀的界面上，選擇“偏壓譜測量”模式。這一模式允許在不同偏壓條件下自動進行多次測量。

　　2.設置偏壓范圍：輸入起始偏壓、終止偏壓和步進電壓值。根據具體測試要求，可以選擇線性或對數步進方式。

　　3.設置測量頻率：選擇一個或多個測量頻率。一般情況下，可以選擇多個代表性的頻率點，以全面分析元件的頻率響應特性。

　　4.啟動測量：按下“開始”按鈕，儀器將自動依次應用不同的偏壓，并在每個偏壓條件下進行阻抗測量。測量結果將自動記錄并顯示在屏幕上。

　　數據分析

　　測量完成后，可以通過同惠精密阻抗分析儀內置的軟件對數據進行分析。常見的分析方法包括：

　　-頻譜圖：顯示不同偏壓條件下的阻抗頻譜，通過對比可以直觀了解元件在不同偏壓下的特性變化。

　　-參數提取：根據測量數據提取關鍵參數，如電容值、電感值、等效串聯電阻（ESR）等。

　　-數據導出：將測量數據導出到電腦進行進一步分析和處理。常用的格式包括CSV、Excel等。

　　注意事項

　　在進行偏壓譜測量時，需要注意以下幾點：

　　1.安全性：確保偏壓范圍在元件的安全工作范圍內，避免過高的偏壓導致元件損壞。

　　2.環境因素：保持測量環境的穩定性，避免溫度、濕度等外界因素對測量結果的影響。

　　3.重復性：進行多次測量以驗證數據的重復性和可靠性。

　　應用實例

　　以下是一個具體應用實例，幫助理解偏壓譜測量的實際操作：

　　實例：陶瓷電容器的偏壓譜測量

　　步驟一：校準儀器。按照同惠精密阻抗分析儀的操作手冊，進行開路、短路和負載校準。

　　步驟二：連接電容器。使用專用夾具將陶瓷電容器連接到儀器的測量端口。

　　步驟三：設置測量參數。選擇偏壓譜測量模式，設定偏壓范圍為0V到10V，步進電壓為1V。選擇的測量頻率范圍為100Hz到1MHz。

　　步驟四：啟動測量。按下“開始”按鈕，儀器自動進行偏壓譜測量，并記錄每個偏壓條件下的阻抗值。

　　步驟五：分析數據。通過頻譜圖觀察不同偏壓下電容器的阻抗變化，提取關鍵參數，導出數據進行進一步分析。

　　通過上述步驟，我們可以全面了解陶瓷電容器在不同偏壓條件下的性能，為設計和優化提供重要依據。

　　同惠精密阻抗分析儀在偏壓譜測量中具有重要應用價值。通過合理設置和操作，可以準確測量和分析電子元件在不同偏壓條件下的阻抗特性。希望本文的介紹能夠幫助工程師們更好地掌握這一工具，提高工作效率和測量精度。在實際應用中，不斷積累經驗，優化測量方法，將有助于進一步提升測試水平，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
