在5G通信、汽車電子、航空航天等高精度電子設備研發領域，壓電器件中的晶體振蕩器作為頻率控制核心元件，其性能穩定性直接決定系統可靠性。

醫療領域：壓電陶瓷驅動器用于微創手術機器人，提供納米級定位精度；

工業領域：封裝壓電陶瓷促動器用于材料測試、主動減振和振動激勵；

能源領域：壓電陶瓷片可將道路振動能轉化為電能，為智慧城市的自供電傳感器網絡提供可能。

客戶情況

某電子設備制造商正著手開展壓電陶瓷元器件的專項測試工作，以確保產品符合精密電子設備的嚴苛標準，為后續量產提供可靠數據支撐。

測試要求

1、測試頻率≤30MHz；

2、測試壓電產品的諧振點。

解決方案

傳統儀器在操作便捷性與數據管理方面存在顯著短板：

1、操作不方便，物理按鍵與層級菜單設計復雜，測試人員需記憶大量組合鍵操作；

2、數據分析環節缺乏自動化工具，數據導出和分析比較麻煩，影響測試效率。

為滿足客戶的測試需求，同惠TH2851系列精密阻抗分析儀提供了一套完整的晶體振蕩器分析解決方案。

1、超寬頻測試能力

覆蓋10Hz-130MHz頻率范圍，基本阻抗精度：0.08%，典型值≤±0.045%，配備TH26047A夾具，基于Windows10操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便。

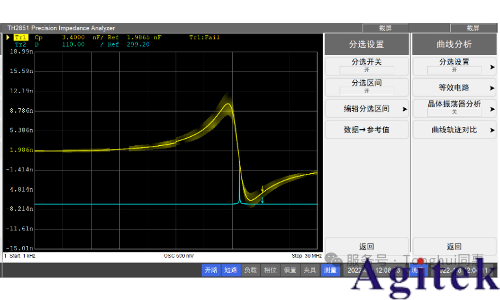

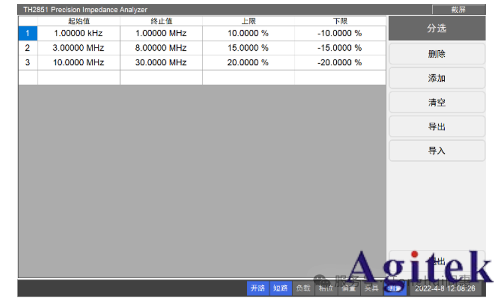

2、曲線分選功能

可以對掃描曲線全部或者部分區域的測試值進行合格/不合格判斷，常用于諧振曲線篩選如壓電元件等諧振頻率。

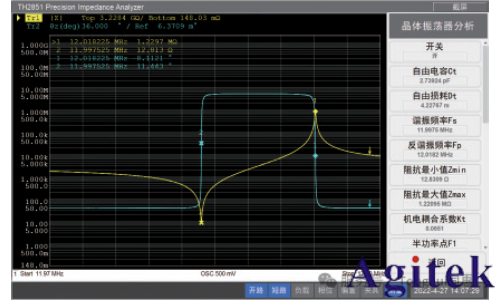

3、晶體振蕩器分析（壓電器件分析）

對晶體振蕩器進行測量以及性能分析，測量計算后獲取晶體的諧振頻率、反諧振頻率、品質因數等重要參數。

同時，對于其他壓電器件如壓電陶瓷濾波器、壓電陶瓷陷波器、壓電陶瓷鑒頻器、壓電陶瓷變壓器、大功率超聲波發生器、換能器（振子）、聲表面波器件、電聲器件等都可以測試如靜態電容、損耗、諧振頻率、反諧振頻率、機械耦合系數等參數。

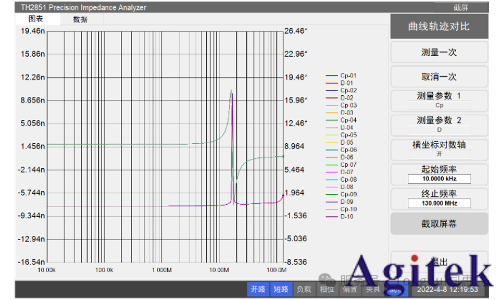

4、曲線軌跡對比

曲線軌跡對比用于對被測件進行連續測量，所有曲線顯示在同一個坐標系中。由下列兩種應用：

a)    針對多種不同被測件

       對比不同測量條件下的曲線軌跡；

       設置不同的頻率點，計算出所有曲線在該頻率點的測量值。

b)    針對同一個被測件

       對比同一個條件下測量的多次測量結果重復性；

       設置不同頻率點，計算出所有曲線在該頻率點的測量值。

經驗與總結

在當代科技向智能化、精密化加速演進的背景下，電子系統設計對元器件的多樣性、性能極限及集成適配性提出更高要求。
