信號分辨中頻增益放大器之后，就是由模擬和/或數字分辨率帶寬（RBW）濾波器組成的中頻部分。

　　頻率分辨率是頻譜分析儀明確分離出兩個正弦輸入信號響應的能力。超外差接收機的顯示器上所呈現的信號響應是具有一定寬度的?；祛l器的輸出包括兩個原始信號（輸入信號和本振）以及它們的和與差。中頻由帶通濾波器決定，此帶通濾波器會選出所需的混頻分量并抑制所有其他信號。由于輸入信號是固定的，而本振是掃頻的，故混頻器的輸出也是掃頻的。若某個混頻分量恰好掃過中頻，就會在顯示器上將帶通濾波器的特性曲線描繪出來，如圖1所示。

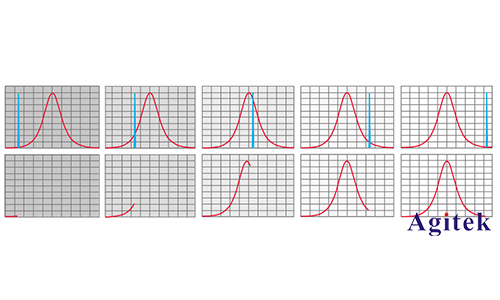

　　圖1當混頻分量掃過IF濾波器時，顯示器上描繪出濾波器的特性曲線

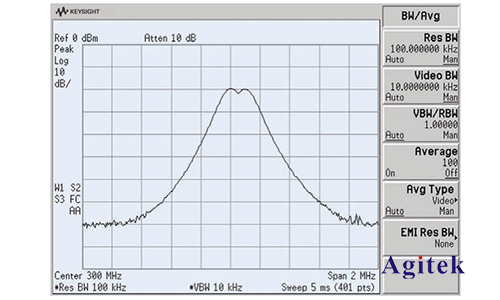

　　在圖2所示中，分辨率（IF）濾波器設置為100kHz，兩個信號間隔太近，他們所形成的跡線在頂部發生重疊。要想將兩個信號分辨出來，就需要調一個足夠窄的濾波器,將分辨率帶寬（RBW）設置小于100kHz，分辨兩個間隔很近的信號。
