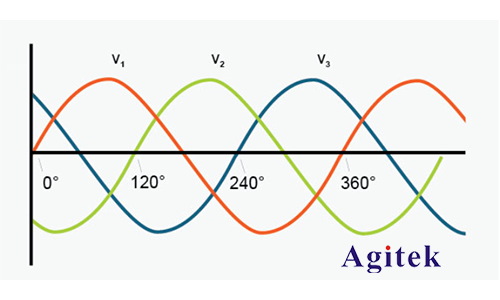

當您使用三相系統時，示波器上的相量圖可以節省設置時間，并更快地了解系統。通常，交流電壓或電流以電壓或電流對時間波形的圖形表示。這是傳統示波器的觀點。

　　三相系統由三個頻率相同的正弦交流電壓和電流組成。在同一軸上繪制6個或更多波形會使圖形非常繁忙。很難辨別有關幅度和相位角的重要信息。電氣工程師很早就意識到了這一點，并采用了一種更簡單的方法。

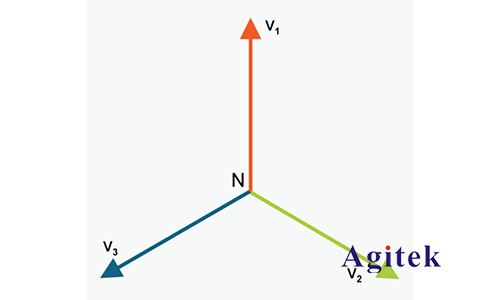

　　相量圖表示兩個或多個矢量之間的大小和方向關系。相量圖因其能夠有效地傳遞幅值和相位信息，在三相電力系統分析中得到廣泛應用。示波器上有相量圖提供了兩個關鍵優勢:

　　1.它提供了一種檢查設置的快速方法

　　2.它可以快速顯示系統中負載的性質

　　檢查設置相量圖提供了一種快速的方法來確保探頭的方向正確。

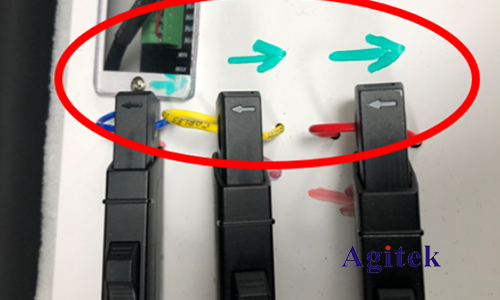

　　在三相系統上進行測量可能具有挑戰性。三個或更多的電壓探針必須連接到適當?shù)臉O性。還必須連接三個或更多電流探頭，并將箭頭指向負載。挑戰在于確定正確的極性，而不是電流探針本身。夾式電流探頭易于操作。只需將導體放在鉗口并完全關閉。電線不需要在開口中居中，如果它以一個角度穿過是沒問題的。

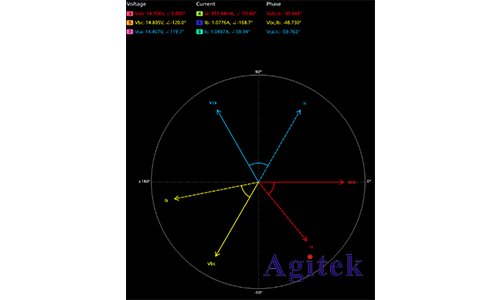

　　電機負載是感性的，所以在相量圖上電壓矢量應該引導電流矢量。如果相量圖顯示了一個領先的電流矢量，那么檢查測試設置的連接是一個好主意。這通常是由反向電流鉗引起的。

　　在平衡三相系統中，三個電壓矢量名義上彼此相距120度。在一個平衡的系統中，每個相上都有相同的負載，電流矢量也會彼此相距120度。在這個平衡系統中，線路電流的和在任何時刻都為零，線路電壓的和也為零。但實際系統的行為與教科書系統不同。三相之間負載阻抗的差異會導致不平衡。它們可能表現為矢量的不同長度以及電壓和電流矢量之間的不同角度。相量圖是觀察感性或容性負載影響的理想方法。對于純電阻性負載，電壓和電流將是同相的，這意味著電壓和電流之間沒有滯后。然而，由于電機本質上是感應的，電流矢量總是滯后于相應的電壓矢量。對于一個好的電機驅動設計，這個相位角保持在電壓和電流相位角之間的最小值。

　　結論相量圖是很好的可視化工具，可以幫助你理解三相系統。它們可以很好地全面了解您的設計，并快速顯示設計更改的效果。泰克逆變電機驅動分析解決方案提供獨特的基于示波器的相量圖，快速分析您的三相設計。這里是更多細節的鏈接。
