一、測試設備及參數

二、測試方案

（一）溫度系數（TCR）測試

儀器連接

將電阻通過四端測試線連接至 DMM6500，采用四端法（開爾文連接）消除引線電阻影響；

電阻放置于高低溫箱內，測試線通過箱體引線孔引出，避免溫度泄漏；

用 Kickstart2 軟件連接 兩臺DMM6500 ，分別設置成四線制電阻、兩線制測試溫度檔為，設置溫度同步控制與數據記錄。運用公式計算即可

（二）寄生電感測試

儀器連接

將電阻連接至 TH2836LCR 電橋，采用夾具固定（確保接觸穩定）；

若需測試溫度對電感的影響，可將電阻置于高低溫箱內，電橋通過延長線連接（校準延長線寄生電感）。
（三）熱電動勢測試

儀器連接

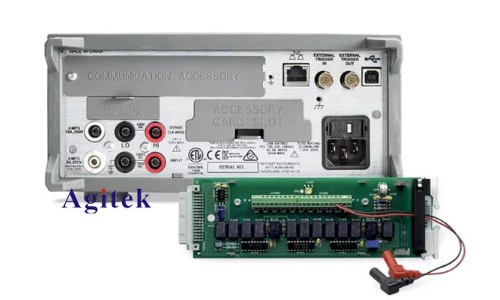

采用兩臺 DMM6500：一臺監測電阻兩端溫度（通過熱電偶），另一臺測開路電動勢；

電阻一端固定于高低溫箱內（可調溫），另一端暴露于常溫環境（通過隔熱材料隔離），形成溫度梯度；

測試線選用銅材質（減少導線自身熱電動勢），并通過屏蔽層接地。

測試步驟

常溫下測量電阻兩端初始電動勢（消除接觸電勢）；

設置高低溫箱溫度為 50℃、100℃，待穩定后記錄電阻兩端溫度 T_1, T₂ 及開路電動勢 V_emf；

計算熱電動勢系數：α=V_emf /（T₁-T₂），重復 3 次取平均值。
