　　問題：

　　應變片測試，需要應用在應變片的測試中，測試不同類型壓力傳感器數據。

　　問題分析:

　　應變片是一種常用的力傳感器，利用應變效應制造電場的器件，可將機械變形轉化為電信號，可以通過電阻值的變化來測量物體所受的壓力、重量、扭矩等。應變片傳感器常用的橋接方式有1/4橋、半橋和全橋，不同范圍的應力和應變測量選擇測試方式不同。

　　如何解決：

　　1.小范圍的應力和應變測量使用

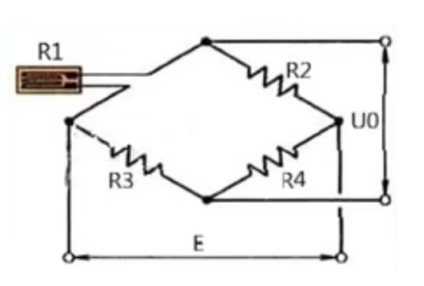

　　1/4橋使用一個應變片，另外三個電阻分別為精密電阻。

　　當應變片發生變形時，它的電阻值發生變化，導致電橋不平衡，進而產生輸出電信號。

　　1/4橋的電路結構簡單，但其靈敏度較低，不如半橋和全橋精度高。1/4橋常用于小范圍的應力和應變測量。

　　2.中等范圍的應力和應變測量

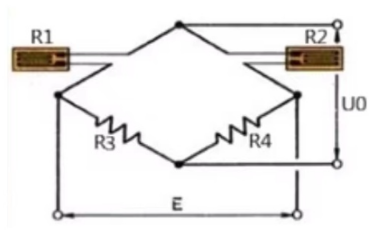

　　半橋：半橋使用兩個應變片，另外兩個電阻分別為精密電阻。相比于1/4橋，半橋的測量精度有了明顯提高，同時也能夠檢測應變片的溫度漂移等誤差。半橋的靈敏度比1/4橋高，但仍然低于全橋。半橋電路結構比1/4橋更為復雜，但相對于全橋而言，半橋的電路復雜度較低，也更為常見。半橋常用于中等范圍的應力和應變測量，例如汽車制動系統的測量。

　　3.大范圍的應力和應變測量

　　全橋使用四個應變片，其中兩個應變片互相相對，另外兩個也互相相對，構成一個平衡電橋。全橋的靈敏度最高，精度也最高。全橋的電路結構比1/4橋和半橋更為復雜，需要更多的電子元件進行支持。全橋通常用于大范圍的應力和應變測量。

　　測試方案搭配：

　　方案：配備測試應變的數采，能夠?qū)崿F(xiàn)全橋，半橋，四分之一橋。

　　示例儀器：

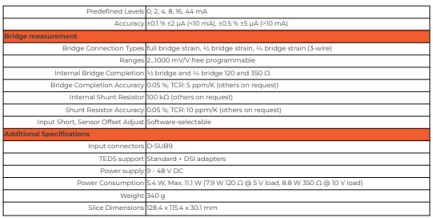

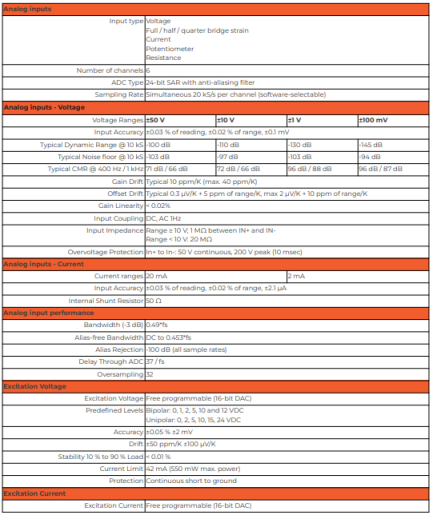

　　示例技術指標：

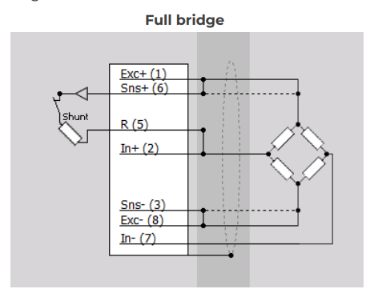

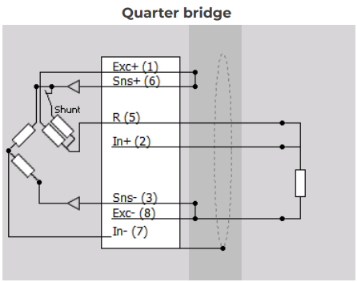

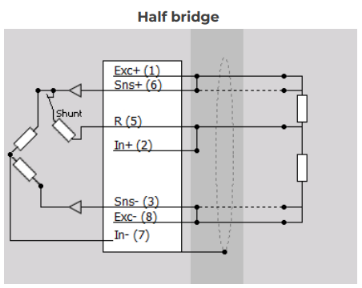

　　測試接線示意圖：

　　測試示例：

　　測試項目：壓力傳感器測試。

　　測試儀器配置：測試應變數據采集儀器一臺，PC一臺。
