物聯網應用中的無線技術有多種，可組成局域網或廣域網。在低功耗廣域網（Low Power Wide AreaNetwork, LPWAN）產生之前，似乎遠距離和低功耗兩者之間只能二選一。當采用 LPWAN 技術之后，設計人員可做到兩者都兼顧，較大程度地實現更長距離通信與更低功耗，同時還可節省額外的中繼器成本。

LoRa 是 LPWAN 通信技術中的一種，是 Semtech 公司采用和推廣的一種基于擴頻技術的超遠距離無線傳輸方案。這一方案改變了以往關于傳輸距離與功耗的折衷考慮方式，為用戶提供一種簡單的能實現遠距離、長電池壽命、大容量的系統，進而擴展傳感網絡。目前，LoRa 主要在全球免費頻段運行，包括 433、868、915 MHz 等。LoRa 技術具有遠距離、低功耗（電池壽命長）、多節點、低成本的特性。

系統介紹

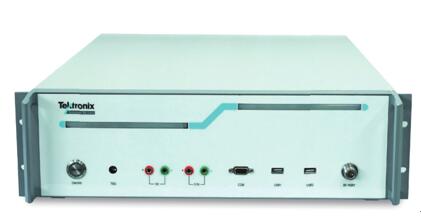

KSA-5000A 符合 Semtech 的 LoRa 標準，以泰克公司矢量信號源及實時頻譜分析儀為核心，應對物聯網應用中 LoRa 系統的設計驗證需求，為基于 LoRa 技術的器件或設備的研發、生產及調測通過專用工具。

方案特點

●驗證測試，滿足 SEMTECH 測試標準

- 輸出功率

- 頻率容限

- 接收靈敏度

●研發調測

- LoRa 信號發生

- LoRa 信號接收測試

- LoRa 信號頻譜測試

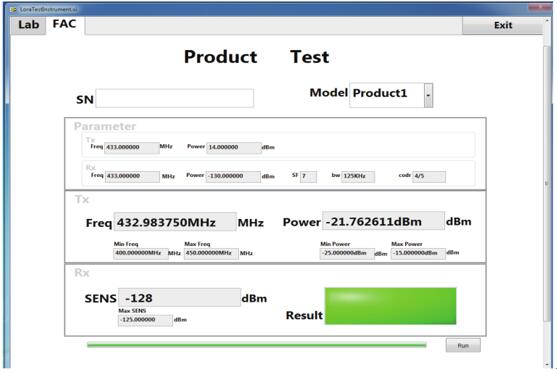

●一鍵式 LoRa 標準驗證

●一鍵式標準驗證，完成 LoRa 測試標準建議的全部收發指標。

●測試項目及門限事先編輯在指定路徑，避免界面誤操作。

●自動生成測試報告

●前面板“通過 / 不通過”指示燈

●測試項目“通過 / 不通過”指示燈

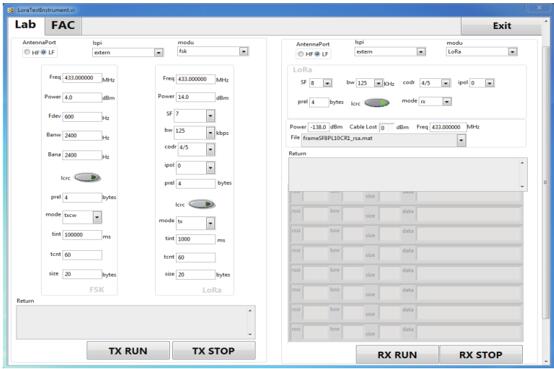

● LoRa 設備研發調測

●滿足 Semtech 標準的收發半雙工測試

●控制 DUT 發射信號，用內置頻譜儀測試 DUT 性能

●控制 DUT 發射 CW/FSK/LoRa 模式的信號

1. LoRa 模式下，全部 LoRa 參數均可設置

2. 狀態欄反饋控制狀態

3. 內置高精度標準信號源產生標準信號，測試 DUT 接收性能

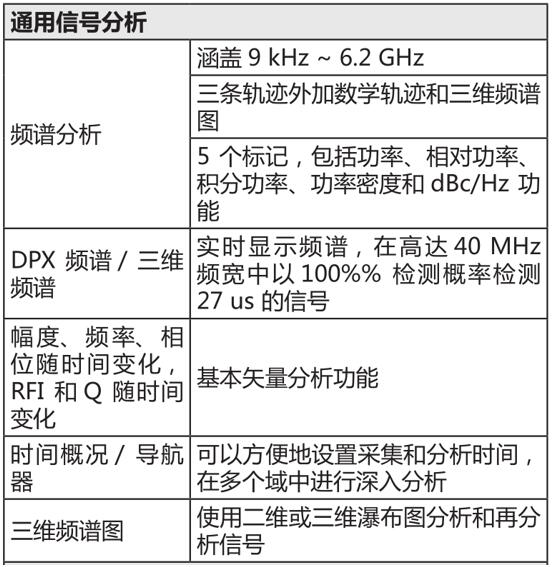

內置實時頻譜儀

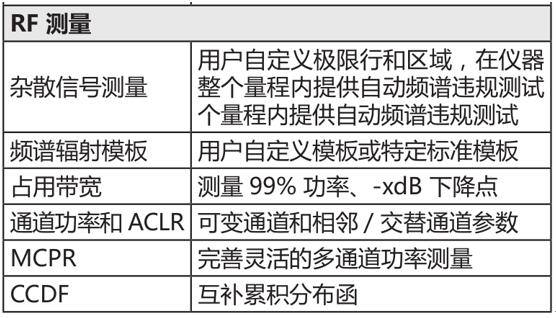

●多種測試功能可對 LoRa 信號進行深入分析

- 多達 17 種測試項目滿足 LoRa 信號測試基本需求

- DPX 實時頻譜顯示可捕捉瞬態干擾

- 三維頻譜及頻率隨時間變化圖可以分析 LoRa 信號的變頻規律

- 產品參數

- 標準信號源發射信號頻率范圍

- CW 模式：950KHz~2GHz

- FSK/LoRa模式：400MHz~2GHz

- 接收信號頻率范圍（頻譜分析）：9KHz~6.2GHz

- 標準信號源發射信號功率

- -150dBm~ - 40dBm

- 標準信號源發射信號幅度誤差

- ±1dB（最差情況 , 典型值±0.5dB）

- 標準信號源發射信號頻率誤差

- <(10–18 + 時基誤差 ) × fc

- 標準信號源發射信號頻率穩定性

- 1 × 10–11 (1 s 艾倫方差 )

- 標準信號源發射信號相位噪聲（CW 1GHz 載波）

- 1 kHz 偏置 -95 dBc/Hz

- 10 kHz 偏置 -106 dBc/Hz

- 20 kHz 偏置 -107 dBc/Hz

- 1 MHz 偏置 -120 dBc/Hz

- 2 GHz 偏置 -118 dBc/Hz

- 頻譜儀 DANL

--160dBm/Hz

- 頻譜儀最大信號輸入

- +15 dBm

- ±40 VDC

- 頻譜儀幅度精度

- ±1.2dB （最差情況，典型值±0.8dB）

- 射頻測試接口

- N 型 50 歐姆母頭

- 雙工

- DUT 接口

- DB9 （接口管腳定義詳見操作手冊）

- 其它接口

- USB X3 用于連接鼠標、鍵盤及數據存儲

- VGA 用于連接顯示器

- 電源線接口

- 供電

-90~240VAC

- 功耗

- < 165瓦

●振動

- 符合 GB/T6587

●工作溫度

- -10~+50 攝氏度

●重量

- 14.5Kg

●尺寸

- 750mm X450mm X 133mm
