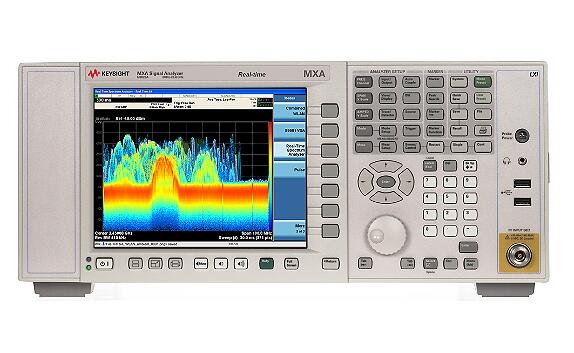

N9020A-RT2 實時頻譜分析

N9020A-RT2 高達 160 MHz 帶寬的實時頻譜分析，優化檢測

廠商名稱：是德科技/KEYSIGHT

產品型號：N9020A-RT2

市場價格：￥0.0 (僅供參考)

貨期：現貨

在線咨詢獲取最低報價

詳細說明
產品手冊

主要特性和功能：

對持續時間最短 3.57 μs 的信號達到 100% 截獲概率，并提供全套高級觸發功能，如頻率模板觸發和時間限定觸發，能夠捕獲難以捕捉的信號

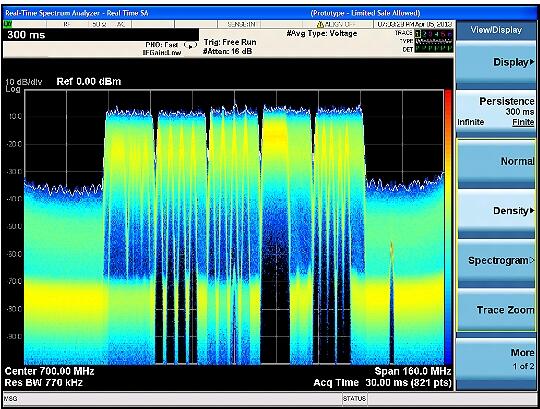

在不同顯示模式下觀察信號動態：數字和掃頻密度、頻譜、頻譜圖、功率隨時間的變化、無間隙的實時分析等

保護您的投資——為您的 MXA 添加實時頻譜分析（RTSA），費用僅為專用解決方案的零頭

把 89600 軟件輕松集成到系統中，可讓您全面地分析復雜信號

頻率	10 Hz 至 26.5 GHz，混頻器至 1.1 太赫茲
頻率選件	3.6、8.4、13.6、26.5 GHz，使用混頻器可達 1.1 THz
最大分析帶寬	160 MHz
帶寬選件	25 MHz 標配，40、85、125、160 MHz
最大實時帶寬	160 MHz
實時帶寬選件	85, 125, 160 MHz
1 GHz 時的 DANL	-166 dBm
1 GHz 時，10 kHz 頻偏處的相位噪聲	-114 dBc/Hz
1 GHz 時，30 kHz 頻偏處的相位噪聲	-136 dBc/Hz
1 GHz 時，1 MHz 頻偏處的相位噪聲	-137 dBc/Hz
總體幅度精度	±0.23 dB
三階截獲（TOI），1 GHz 時	+20 dBm
1 GHz 時的最大三階動態范圍	116 dB
儀器類型	頻譜分析儀
應用——通用	89600 VSA 軟件模擬解調 EMI 預先一致性靈活的數字調制分析噪聲系數 相位噪聲脈沖實時頻譜分析遠程語言兼容性 SCPI 代碼兼容性激勵響應 MATLAB
應用——蜂窩	TD-SCDMA（包括 HSDPA/HSUPA/8PSK） 1xEV-DO GSM/EDGE/EDGE Evolution LTE W-CDMA/HSPA/HSPA+ cdma2000 cdmaOne iDEN/WiDEN/MotoTalk
應用——無線連通性	802.16 OFDMA Bluetooth? (BR/EDR/LE 4.2) WLAN (802.11a/b/g/p/j/n/ac/ah)
應用——數字視頻	數字有線電視 DTM B DVB-T/H/T2/T2-Lite ISDB-T/Tmm
性能水平	◆◆◆◆◇◇
標準衰減器衰減范圍	70 dB
標準衰減器步進	2 dB
100% 截獲概率的最短信號持續時間	3.57 μs
信掩比 > 60 dB 時的可檢測信號持續時間	5 ns
無雜散動態范圍	72 dBc
多域帶寬	160 MHz
顯示視圖	密度頻譜圖密度頻譜圖 PvT（功率隨時間的變化）頻譜 PvT（功率隨時間的變化）頻譜圖 PvT（功率隨時間的變化）
觸發	FMT（頻率模板觸發） TQT（時間限定觸發）電平射頻猝發 線路外置周期
使用頻率模板觸發的應用軟件	89600 VSA 軟件實時頻譜分析儀
2 GHz 時的 DANL，不配備前置放大器	-154 dBm/Hz
10 GHz 時的 DANL，不配備前置放大器	-151 dBm/Hz
可用應用	是
實時	是
臺式	是
Real-Time Data Streaming	否
