RSA5000系列是高性價比新一代實時頻譜分析儀，憑借優異性能、直觀操作（支持按鍵、觸摸屏、外接鍵鼠）及遠程通信能力，廣泛應用于教育科研、企業研發及工業生產等領域。

核心參數

頻率范圍：最高達6.5 GHz，配備同頻段跟蹤源； - 信號純凈度：顯示平均噪聲電平（DANL）<-165 dBm典型值），相位噪聲<-108 dBc/Hz（典型值）；

測量精度：電平測量不確定度<0.8 dB，分辨率帶寬（RBW）最小1 Hz；

實時性能：40 MHz實時分析帶寬，支持高速信號捕獲；

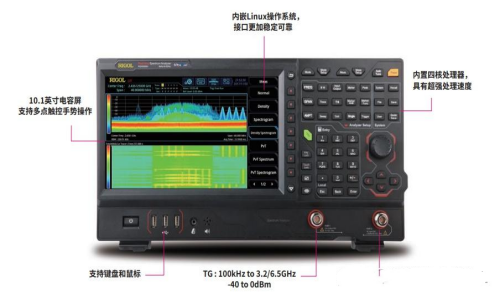

交互體驗：10.1英寸多點觸控屏（支持手勢操作），保留傳統旋鈕按鍵，可通過HDMI擴展顯示或Web Control遠程操控。

主要功能模式

1. 實時頻譜分析（RTSA） 基于Ultra-Real技術，實現分析帶寬內I/Q數據無縫采集與頻譜分析，核心優勢包括：

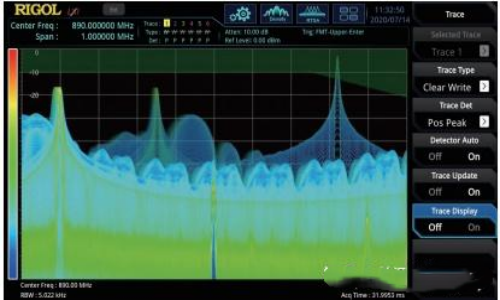

頻率模板觸發：精準捕獲瞬態或偶發信號；

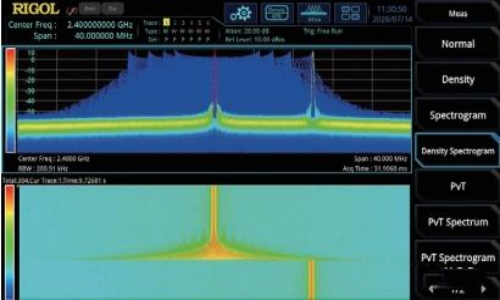

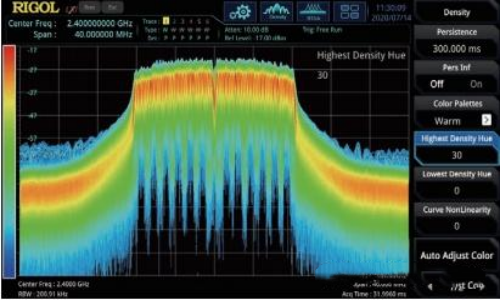

組合顯示：光譜圖無間隙呈現頻譜變化，概率密度譜直觀展示信號出現頻次。

2. 掃頻式頻譜分析（GPSA） 支持基礎及高級測量功能（可選配），覆蓋發射機關鍵指標測試：

功率參數：通道功率、鄰道泄露比（ACLR）、多通道功率、時域峰值/平均功率等；

帶寬特性：占用帶寬、發射帶寬（信號幅度下降X dB時的帶寬）；

信號質量：載噪比、諧波失真（最高10次諧波）、三階互調（TOI）；

匹配測試：需選配VSWR橋，評估射頻系統傳輸線匹配情況。

3. EMI預認證測試 內置EMI測試軟件，支持傳導/輻射預測試，滿足CISPR標準：

提供幅度校正、分段掃描（提速）、限制線判斷、自動報告生成等功能；

搭配近場探頭（如NFP-3），可快速定位PCB、接插件等輻射干擾源，為EMC認證整改提供方向。

4. 矢量網絡分析（VNA） 借助跟蹤源實現單端口網絡分析，支持三種核心模式：

S11：測量輸入端口反射系數，評估天線、濾波器等的阻抗匹配；

S21：分析端口間傳輸系數，測試放大器增益、濾波器頻率響應等；

DTF（故障距離）：基于時域反射技術，定位傳輸線（電纜、同軸線）的斷裂、松動等故障點。

5. 矢量信號分析（VSA） 針對復雜調制信號（如QAM、PSK）提供深度分析：

星座圖、IQ圖評估調制質量，眼圖分析數字通信系統信號完整性；

精確測量誤差矢量幅度（EVM），量化信號失真，輔助優化傳輸性能。

總結

RSA5000系列以寬頻率覆蓋、高信號純凈度及多模式集成（頻譜、EMI、VNA、VSA）為核心優勢，既能滿足基礎頻譜測量需求，又可應對復雜信號分析與系統測試，為工程師提供高效、精準的一站式射頻測試解決方案。
