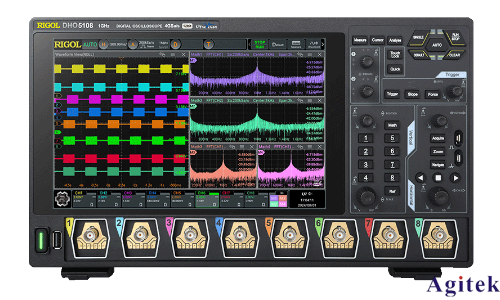

普源示波器DHO5108作為一款高性能數字示波器，廣泛應用于電子測量、電路調試與信號分析等領域。其強大的觸發功能是實現精準波形捕獲的關鍵，合理設置可有效穩定顯示信號、捕捉異常事件，提升測試效率與分析精度。

一、觸發模式選擇

DHO5108提供三種基本觸發模式：自動（Auto）、正常（Normal）與單次（Single）。自動模式適用于未知或低頻信號，即使未滿足觸發條件也會強制顯示波形，便于初步觀察；正常模式僅在滿足觸發條件時采樣，適合低重復率信號，避免波形混疊，如測量電源紋波時推薦使用，配合AC耦合可清晰顯示交流分量；單次模式用于捕獲瞬態事件，如電路啟動異常，觸發后自動停止，便于后續分析。

二、觸發類型與參數設置

基本觸發類型為邊沿觸發，可選擇上升沿或下降沿觸發，并設定觸發源（如CH1、CH2或外部輸入）。通過調節觸發電平，確保其位于信號有效幅度范圍內，實現穩定觸發。此外，示波器支持多種高級觸發：

● 脈寬觸發：設定脈寬范圍（如“大于100ns”），用于捕捉異常脈沖；

● 邏輯觸發：通過多通道邏輯組合（如“CH1上升且CH2為高”）分析數字電路時序；

● 序列觸發與斜率觸發：適用于復雜信號關系或信號變化速率分析。

三、關鍵參數優化

● 觸發耦合：AC耦合濾除直流成分，適合交流信號觀測；DC耦合保留完整信號，適用于含直流偏置的場景。

● 觸發延遲：設置觸發后延遲采集時間，可聚焦信號后續變化過程，便于分析時序關系。

● 觸發斜率與邊沿選擇：根據信號特征選擇上升或下降沿，確保觸發點準確。

四、操作注意事項與故障排除

首次使用或環境變化時，需進行探頭補償與示波器自校準，確保測量精度。測量高壓信號應選用匹配衰減比的探頭，并在菜單中正確設置。常見問題如“無波形顯示”可能因觸發電平設置不當或觸發源選擇錯誤；“波形閃爍”則多因自動模式下高頻信號混疊，建議切換至正常模式并優化時基。

掌握DHO5108的觸發設置，不僅能穩定觀測信號，更能深入分析復雜時序與異常事件，是電子工程師不可或缺的核心技能。結合實際應用場景靈活配置，將顯著提升測試效率與故障排查能力。
