在射頻、通信、雷達以及物聯網等領域，工程師們每天都與各種電磁信號緊密接觸。為了掌握這些信號在器件中的傳輸情況，了解它們是否被反射或發生變形，一臺至關重要的儀器——矢量網絡分析儀（Vector Network Analyzer）便成為了不可或缺的工具。

盡管許多人或許聽說過這一儀器的名稱，但對于它具體的功能、昂貴的原因，以及為何被譽為射頻領域的“萬用表”卻知之甚少。本文將帶領您從基礎出發，深入了解矢量網絡分析儀的多種功能。

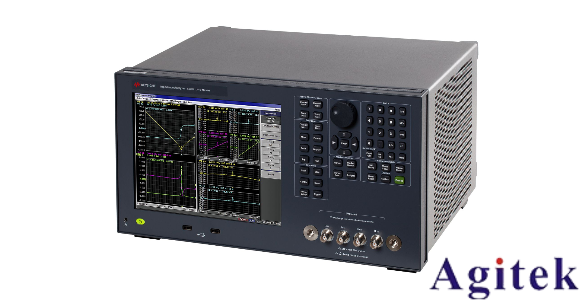

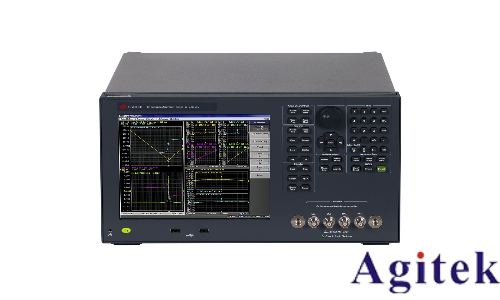

矢量網絡分析儀是一種能夠深入解讀電磁信號在器件中輸入與輸出狀態的儀器。換言之，它能夠精確觀測信號在器件中的行為。這一點是普通電壓表和電流表所無法實現的，因?yàn)樵诟哳l率（數百M(fèi)Hz至GHz級別）條件下，信號變化極為迅速，普通儀表難以準確響應，同時線纜自身也可能成為影響測量的器件，導致結果嚴重失真。

因此，工程師們?cè)O(shè)計了網絡分析儀：它內置信號源，能夠向被測器件（DUT）發送信號，然后接收并分析返回的反射與透射信號。通過內部接收機與信號源的對比，網絡分析儀能夠同時測量信號的幅度與相位，這就是我們常說的S參數測量。

那么，矢量網絡分析儀到底能夠測量哪些關鍵指標呢？

1. S參數測量（核心功能，適用于80%的場景）

S參數是矢量網絡分析儀最基本且最常用的測量功能。

S11/S22用于觀察反射情況：連接是否良好？是否匹配？

例如，當給天線輸入信號時，如果天線未能有效接收信號，導致信號反彈回來，那么S11參數將會表現不佳。

S21/S12用于觀察傳輸情況：信號在通過器件后是衰減還是增強？

這一功能常用于測量濾波器的插入損耗、放大器的小信號增益等。許多常見器件都需要進行此類測試，如天線的匹配性、駐波比，濾波器的插入損耗、帶外抑制，功分器的耦合度、隔離度，電纜的損耗和阻抗一致性等。

2. 阻抗測量（評估器件對信號的影響）

當連接一個器件時，信號有時會被反射，這通常是由于阻抗不匹配造成的。矢量網絡分析儀可以通過測量反射量來精確計算出端口的阻抗。

這一功能在實際應用中極為廣泛，包括PCB天線調試、RF前端匹配網絡設計、高頻傳輸線的阻抗控制以及連接器質量的評估等。此外，如果夾具對測量造成影響（如天線被焊接在夾具上），還可以使用“AFR自動夾具移除”功能，去除測試系統自身的影響，僅測量DUT的響應。

3. 有源器件測量（放大器、混頻器、射頻前端）

許多人認為網絡分析儀僅適用于“無源”器件的測量，但實際上，現代矢量網絡分析儀已經能夠測量多種“有源器件”的關鍵指標，如小信號增益、增益平坦度、P1dB壓縮點、AM-PM轉換、互調失真（IMD）和噪聲系數等。

綜上所述，矢量網絡分析儀不僅僅是一個簡單的測量工具，它是射頻工程師手中的強大助手，能夠深入揭示電磁信號在復雜電子系統中的行為，為優化設計和故障排除提供關鍵數據。正是這些強大的功能，使得矢量網絡分析儀成為射頻領域中不可或缺的“萬用表”。
