這是R&S? RTC1000示波器的產品介紹文檔，詳細介紹了該示波器的功能特點、技術規格、測量模式、觸發系統、波形生成器、協議分析以及訂購信息等。以下是對這些核心內容的簡要概述：

1. 產品概述：

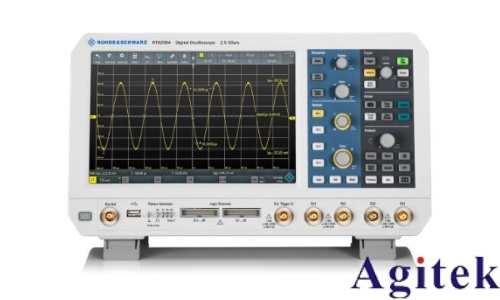

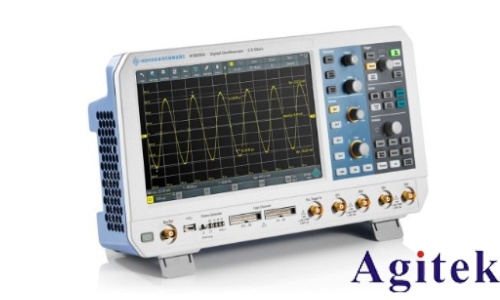

 R&S? RTC1000是一款多功能示波器，集成了邏輯分析儀、協議分析儀、頻率分析儀、波形和模式發生器、數字電壓表和元件測試儀等功能。

適用于嵌入式開發者、服務技術人員和教育工作者，具有高靈敏度、多功能性和高性價比。

設計靜音，具備先進的硬件采集技術，提供精確的測量結果。

2. 主要功能和特點：

 X-in-1功能：包括示波器、邏輯分析儀、協議分析儀、波形和模式發生器、數字電壓表和元件測試儀。

自動測量功能：提供快速查看（QuickView）功能，一鍵顯示關鍵測量結果。

FFT分析：用于信號頻譜分析，具有高達128k點的分析能力。

Mask測試：通過簡單的按鍵操作創建新的掩模，快速檢測信號是否在規定容限內。

3. 技術規格：

通道數量：2個模擬通道和8個數字通道（需選配R&S? RTC-B1選項）。

帶寬：50 MHz至300 MHz可選。

采樣率：最高2 GS/s。

內存深度：每通道1 Msample，2 Msample交錯。

顯示：6.5英寸VGA彩色顯示屏，分辨率為640×480像素。

4. 測量和分析模式：

頻率分析模式：通過FFT功能分析信號頻譜。

Mask測試模式：評估信號質量和穩定性，統計通過/失敗結果。

 數字電壓表：每通道配備三位數字電壓表和六位頻率計數器。

元件測試器：提供50 Hz和200 Hz測量頻率，支持故障元件檢測。

5. 觸發和采集系統：

觸發類型：包括邊沿觸發、脈沖觸發、視頻觸發、邏輯觸發和串行總線觸發。

觸發靈敏度：根據輸入靈敏度和耦合方式有不同的觸發靈敏度。

外部觸發輸入：最大輸入電壓為100V，觸發電平為±5V。

6. 波形和模式發生器：

波形輸出：正弦波、方波/脈沖、斜坡和噪聲波形。

模式輸出：4位信號模式，最高50 Mbit/s。

 輸出頻率：正弦波和脈沖波形的頻率范圍為0.1 Hz至50 kHz，斜坡和三角波形的頻率范圍為0.1 Hz至10 kHz。

7. 協議分析：

支持多種協議觸發和解碼，如PC、SPI、UART/RS-232/RS-422/RS-485、CAN和LIN。

硬件實現確保平滑操作和高更新率，適用于長時間采集。

8. 訂購信息：

提供不同帶寬升級選項和附加探頭選擇。

包括標準配件如被動探頭、波形發生器和電源線等。

可選配混合信號升級、波形發生器、串行觸發和解碼選項等。

這篇文章為R&S? RTC1000示波器的用戶提供了詳細的產品介紹，通過描述其多功能性、技術規格和測量能力，展示了該示波器在多種應用場景中的適用性和優勢。 如果您有任何需要請聯系安泰測試！
